汽车手动变速器齿轮控制布局结构

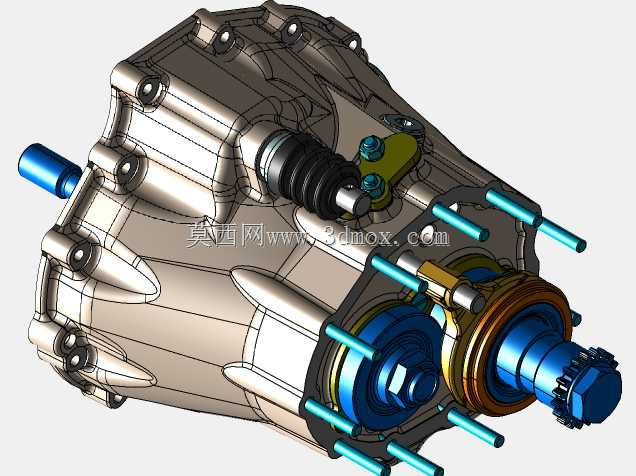

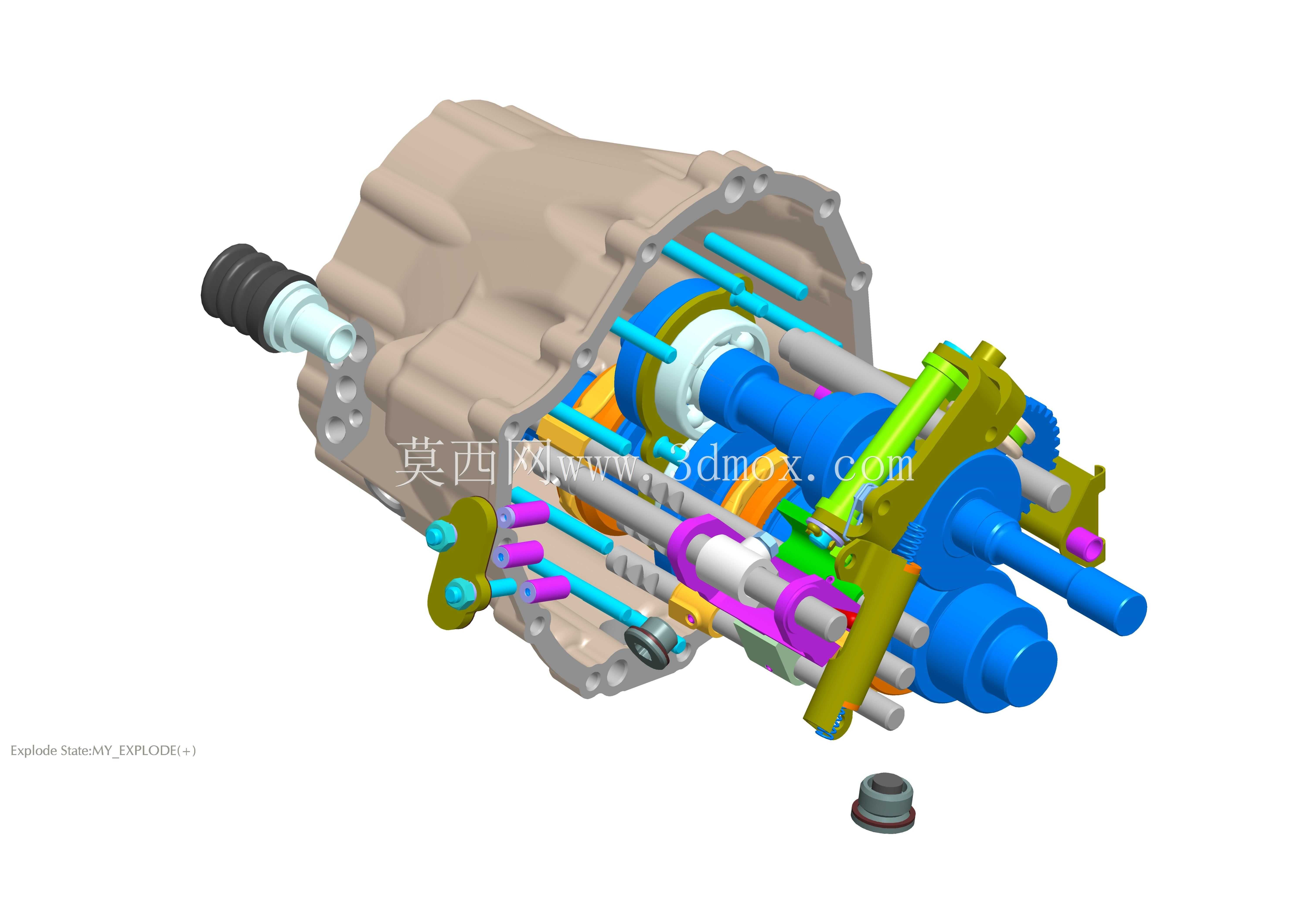

该结构为横置前驱车型配套的手动变速器齿轮控制总成，主要应用于紧凑型家用乘用车、轻型商用载货车辆的动力传输系统中，承担发动机动力输出端与驱动轮之间的转速扭矩匹配、动力通断控制、行驶方向切换的核心功能，是车辆传动系统中直接决定驾驶操控体验与动力传递效率的核心部件。整套结构采用同轴多轴平行布置方案，将输入轴、输出轴、倒挡轴整合在压铸铝合金壳体内，通过多组常啮合斜齿轮搭配同步器组件实现不同速比的切换，斜齿轮的选用可有效降低传动过程中的齿轮冲击与运行噪音，提升高速行驶工况下的传动平顺性。设计过程中优先考虑换挡操作的顺畅性与挡位锁止的可靠性，换挡拨叉采用高强度铸钢材质加工，拨叉端部与同步器齿套的配合面经过精加工处理，减少换挡过程中的卡滞风险；同步器采用锁环式结构，可在换挡过程中快速完成待啮合齿轮的转速同步，避免打齿现象，延长齿轮组件的使用寿命。壳体采用一体化压铸成型工艺，既保证了轴系安装的同轴度精度，也通过壳体表面的加强筋结构提升整体刚性，同时预留了与发动机缸体、离合器壳体、悬置支架的精准安装接口，安装边界完全匹配主流横置动力舱的布局要求，输入轴通过花键与离合器从动盘连接，输出轴末端集成主减速从动齿轮与差速器组件直接连接半轴，无需额外加装传动转接部件，可有效压缩动力总成的整体轴向尺寸，适配前置前驱车型紧凑的动力舱布置空间。各挡位齿轮按照速比梯度有序排布，低速挡采用大模数齿轮设计满足大扭矩爬坡起步需求，高速挡采用小模数斜齿轮降低巡航转速提升燃油经济性，倒挡轴通过中间惰轮实现输出轴转向反转，满足倒车行驶需求，所有轴系支撑点均采用圆锥滚子轴承搭配深沟球轴承的组合方案，可同时承受径向与轴向载荷，适应车辆行驶过程中复杂的载荷变化工况，齿轮啮合间隙、轴承预紧度均按照量产车装配公差要求设计，可直接用于变速器结构教学、换挡机构原理验证、传动系统匹配仿真等场景。
