越野车辆传动系统变速箱结构设计

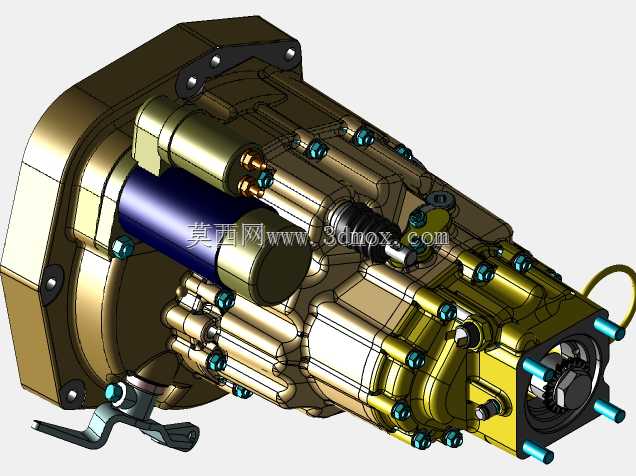

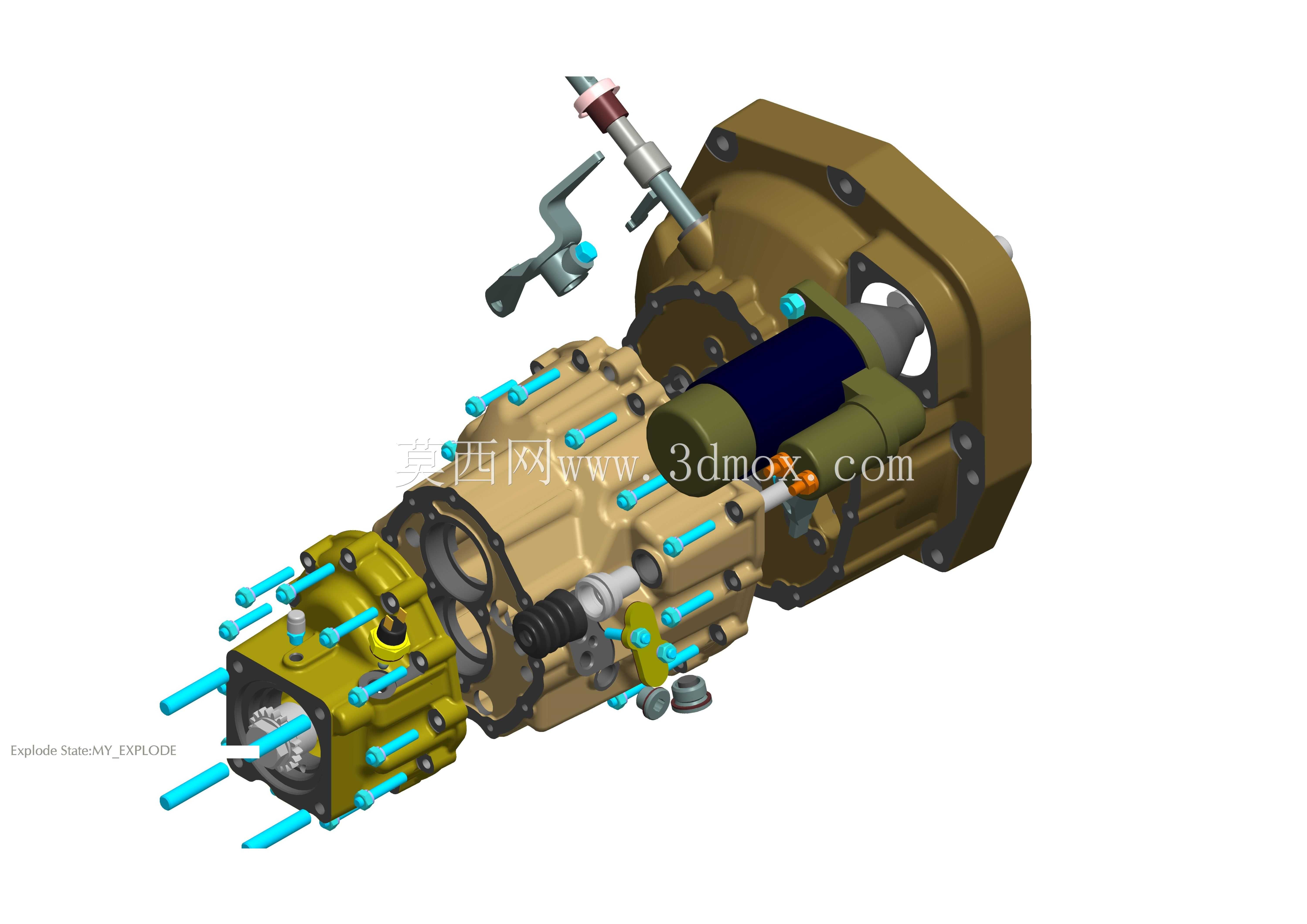

这款越野汽车变速箱是专为非铺装路面行驶场景开发的核心传动部件，主要适配硬派越野车型，在山地穿越、沙漠冲沙、泥泞脱困等复杂工况下承担动力分配与扭矩调节的核心作用。不同于普通家用乘用车的变速箱设计，该结构充分考虑越野场景下的大扭矩承载需求与抗冲击性能，可在车轮出现打滑、负载突变的极端状态下保持动力输出的稳定性，避免传动部件因瞬时过载出现损坏。从功能特性来看，该变速箱采用多组常啮合斜齿轮构成传动组，通过换挡拨叉机构实现不同速比的切换，低速挡位可放大发动机输出扭矩，为车辆提供充足的轮边牵引力以攀爬陡坡或拖拽重物，高速挡位则可满足车辆在铺装路面的巡航需求，平衡动力输出与燃油经济性。箱体采用分体式铸造结构，既保证了壳体的结构强度，也为内部齿轮组、同步器、换挡机构的装配与后期维护预留了充足操作空间，壳体表面分布的加强筋结构可在降低整体重量的同时提升壳体刚性，避免大扭矩输出时出现壳体形变影响齿轮啮合精度。设计过程中优先考虑了安装边界的适配性，输入端法兰尺寸与主流越野车型的发动机飞轮壳参数完全匹配，输出端可直接对接分动箱结构，无需额外设计转接法兰，侧面预留的换挡摇臂安装位、传感器安装孔位均符合越野车型的底盘布局规范，可直接适配原车的换挡操纵机构与车速、转速信号采集系统。箱体外部的螺栓排布经过受力仿真优化，在保证密封性能的同时，所有紧固点的受力分布均匀，不会出现局部应力集中导致的渗油或螺栓断裂问题，外露的操纵机构做了防松脱设计，可承受越野行驶过程中的持续振动，不会出现挡位自行脱开的故障。内部齿轮组的润滑采用飞溅润滑结合导油槽的设计，即使车辆处于大角度倾斜爬坡状态，也能保证各啮合齿面与轴承位置得到充分润滑，避免干磨导致的部件过早磨损，整体结构在满足功能需求的前提下，尽可能压缩了轴向与径向尺寸，为底盘的悬架行程、转向机构布局预留了充足空间，不会出现与底盘其他部件的运动干涉问题。
