汽车涡轮增压废气旁通控制阀结构

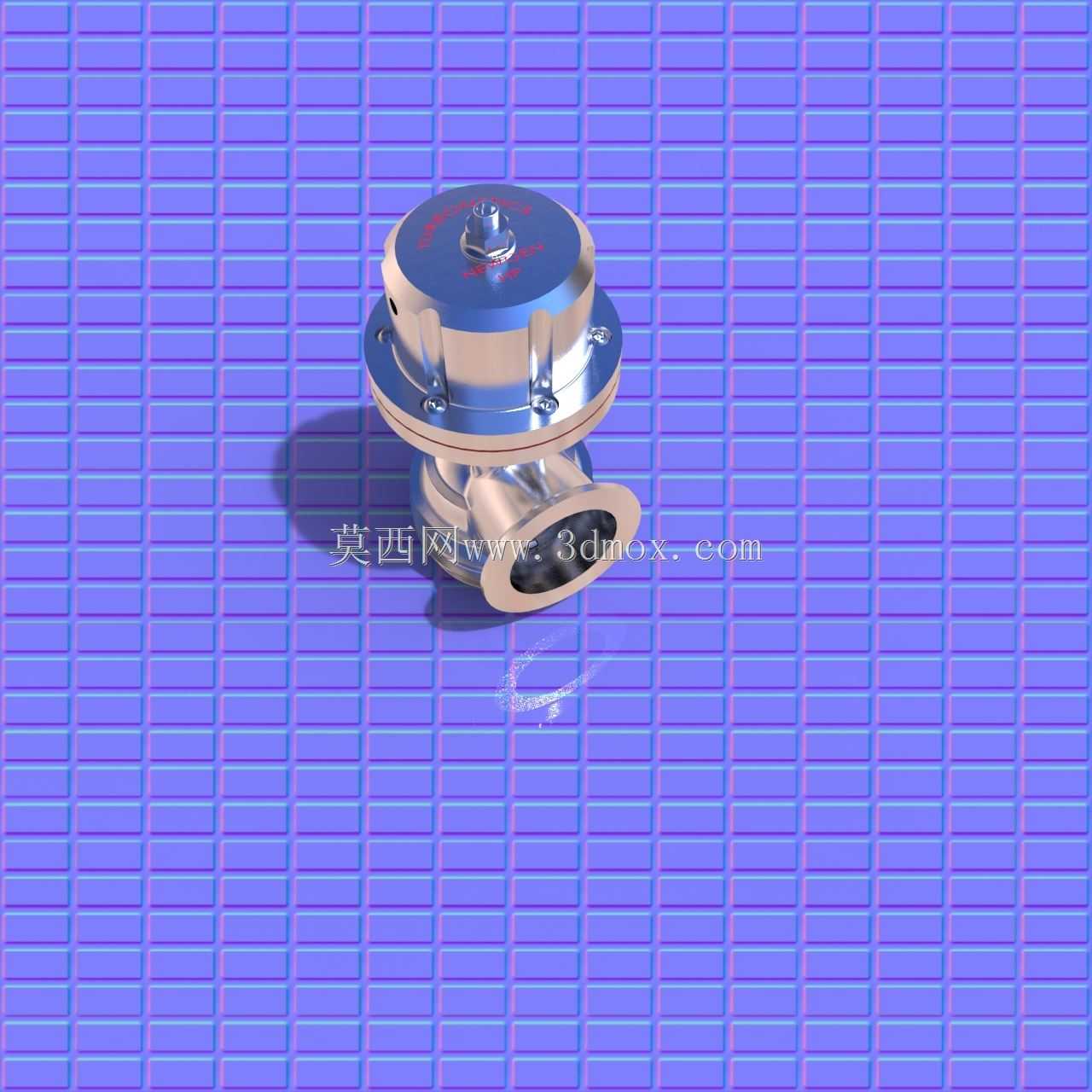

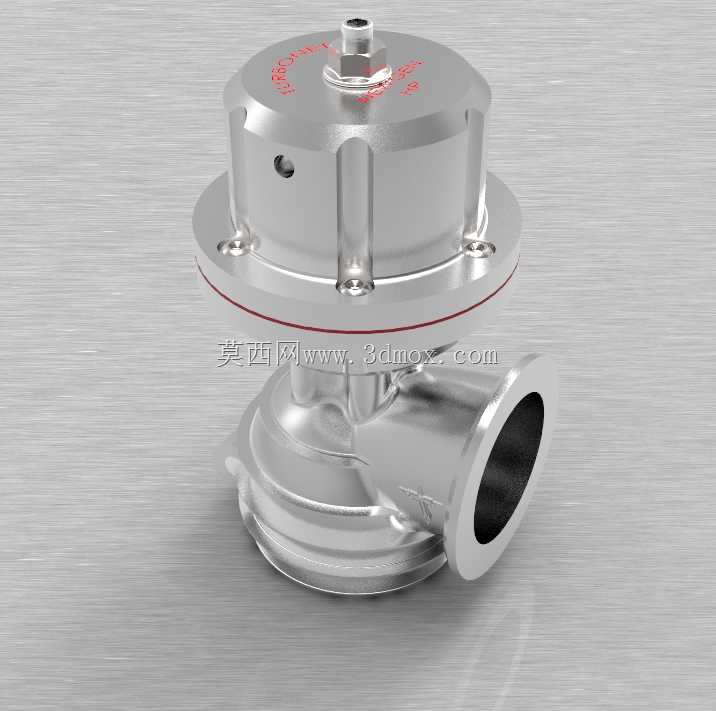

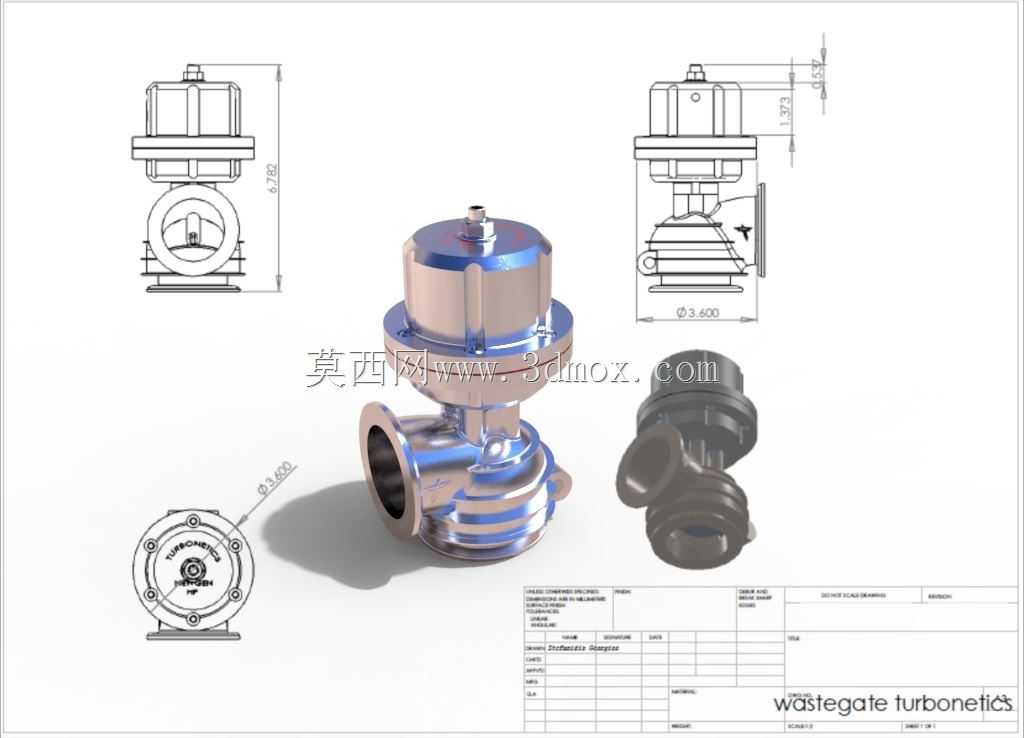

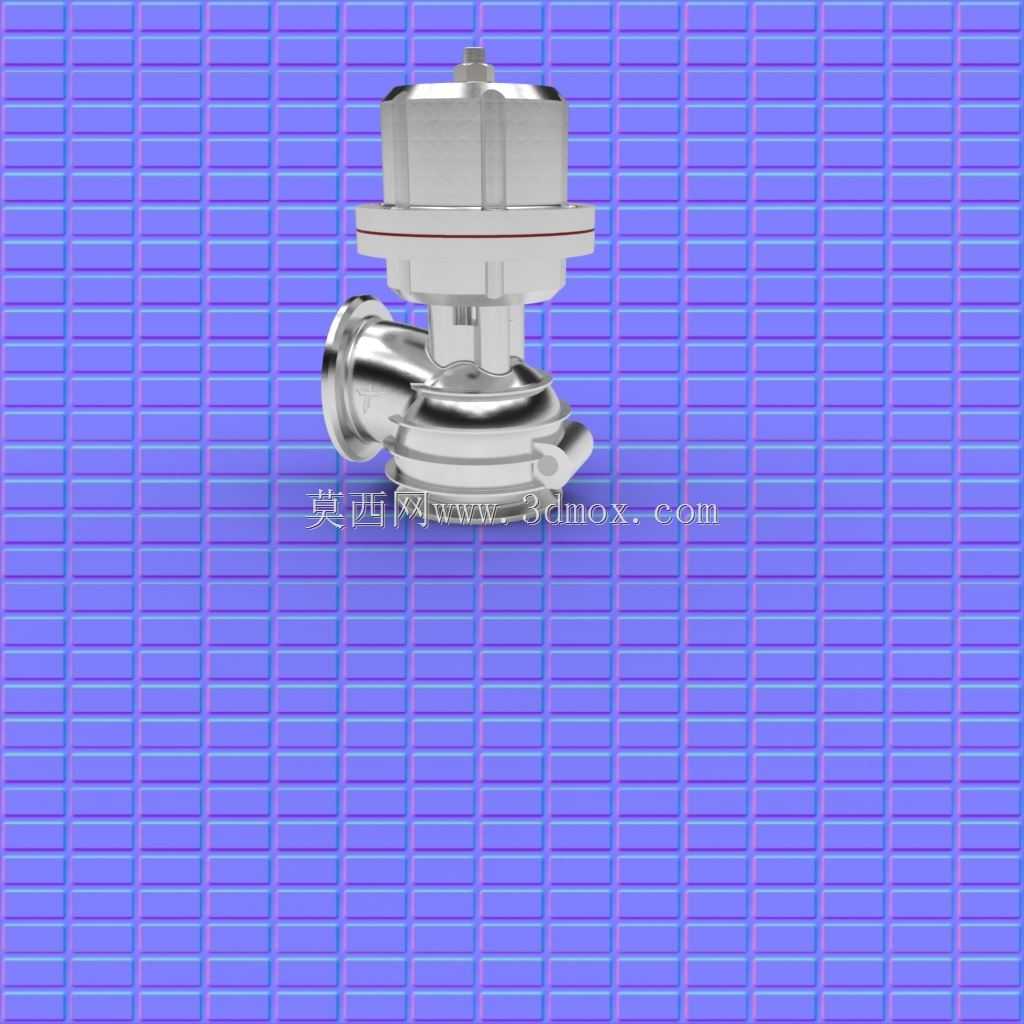

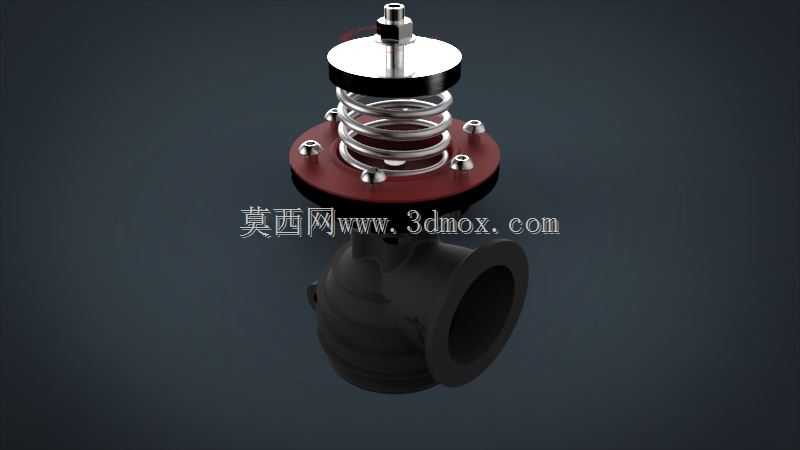

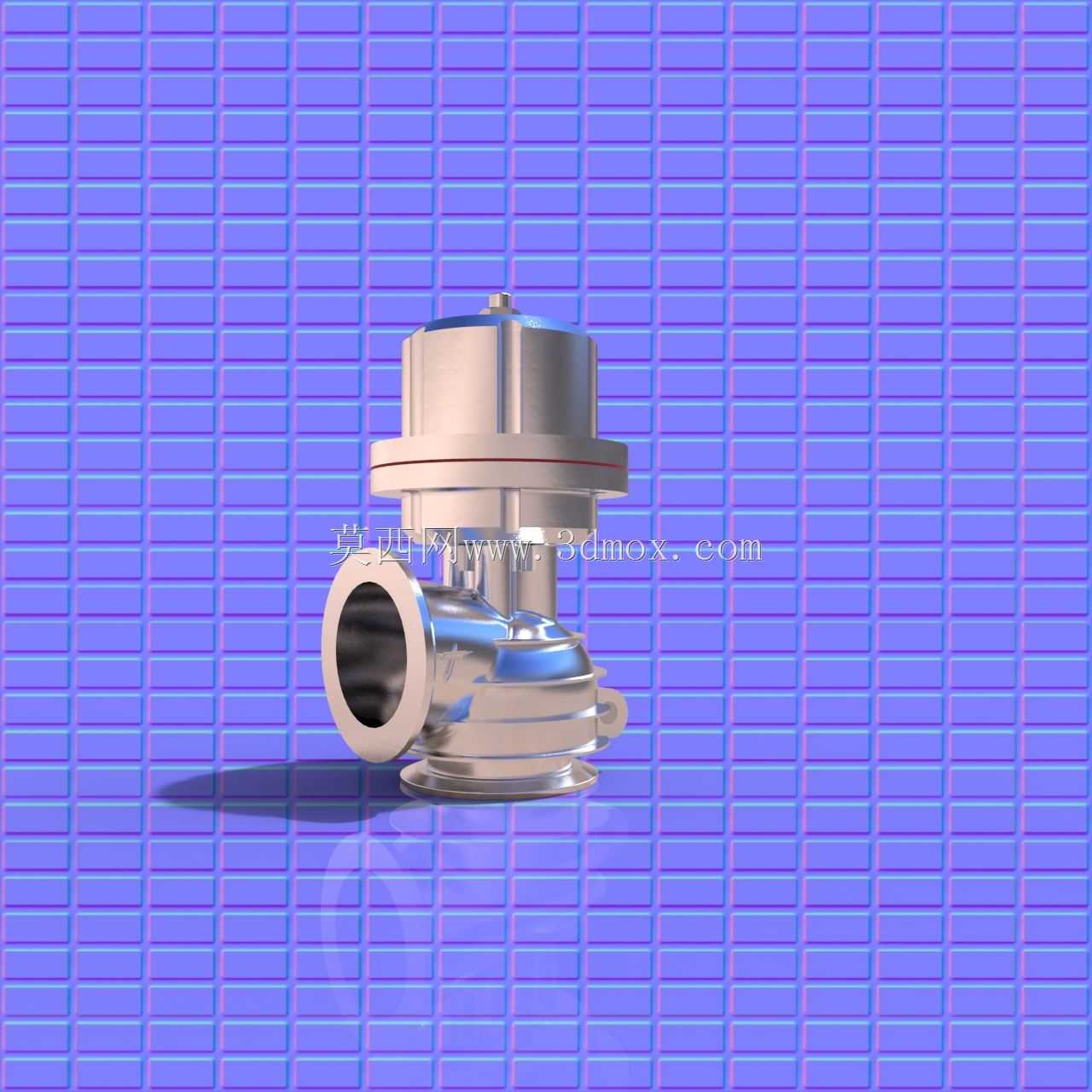

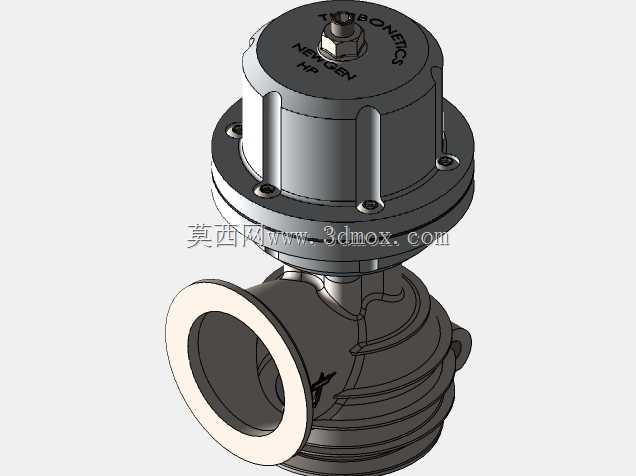

这款废气旁通阀是涡轮增压系统核心的压力调控部件，主要应用在搭载涡轮增压动力的乘用车辆、商用车辆以及工程机械动力单元中，核心作用是动态调节涡轮增压器的增压压力，避免增压值超出发动机设计耐受阈值，同时兼顾涡轮响应速度与高负荷工况下的动力系统可靠性。在实际运行场景中，当发动机进气歧管内的增压压力达到预设阈值时，旁通阀会同步开启，将发动机排出的部分废气直接绕过涡轮端导入排气通路，减少驱动涡轮的废气流量，以此控制涡轮转速，将增压压力稳定在设计区间内，既可以防止过高增压导致的发动机爆震、缸体过载、密封件损坏等故障，也能在低负荷工况下保持涡轮的合理转速，减少涡轮迟滞，优化动力输出的平顺性。该款旁通阀采用隔膜式执行器结构，执行器腔体内部设置隔膜将腔体分隔为两个独立腔室，两侧预留传感端口，可分别接入增压压力参考气路与控制气路，无需额外加装复杂的外部控制装置，即可通过气压差驱动阀芯做线性运动，实现阀门开度的精准调节，同时兼容气动控制与电子控制两种调控逻辑，适配不同动力系统的控制需求。整体结构采用上下分体式设计，上部为圆柱形执行器壳体，采用快装法兰结构与下部阀体连接，结合面设置密封结构保证腔体气密性，执行器顶部预留标准螺纹接口用于气路连接与预设压力标定；下部阀体采用角式流道设计，侧方为废气入口，下方为旁通出口，流道内壁做光滑过渡处理，减少废气流经时的阻力与紊流，降低排气背压对发动机效率的影响。安装边界方面，上部执行器外径适配主流涡轮增压器的旁通阀安装位，下部法兰接口可直接与涡轮壳的旁通通路对接，侧方入口的卡接式接口适配标准排气连接管路，整体轴向高度与径向尺寸均控制在紧凑区间内，不会与发动机舱内的周边管路、隔热罩、覆盖件产生干涉，安装时仅需通过法兰周向的固定螺栓完成定位，无需额外设计复杂的转接支架，适配性较强。
