重型商用车双腔制动气室结构设计

项目分类:3D模型 发布时间:2021-05-15 ID:174609
  • 重型商用车双腔制动气室结构设计
  • 重型商用车双腔制动气室结构设计
  • 重型商用车双腔制动气室结构设计
  • 重型商用车双腔制动气室结构设计
  • 重型商用车双腔制动气室结构设计

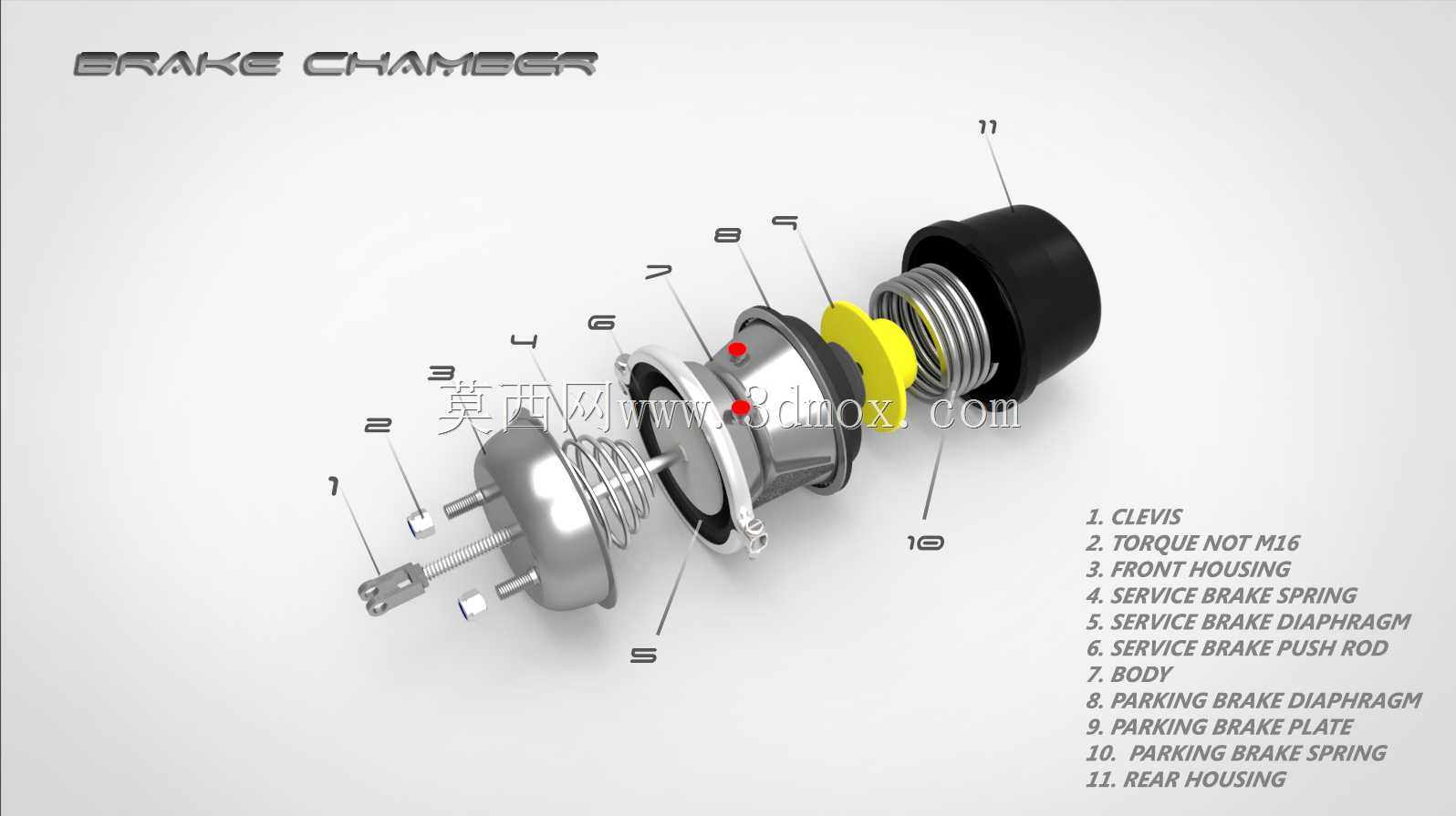

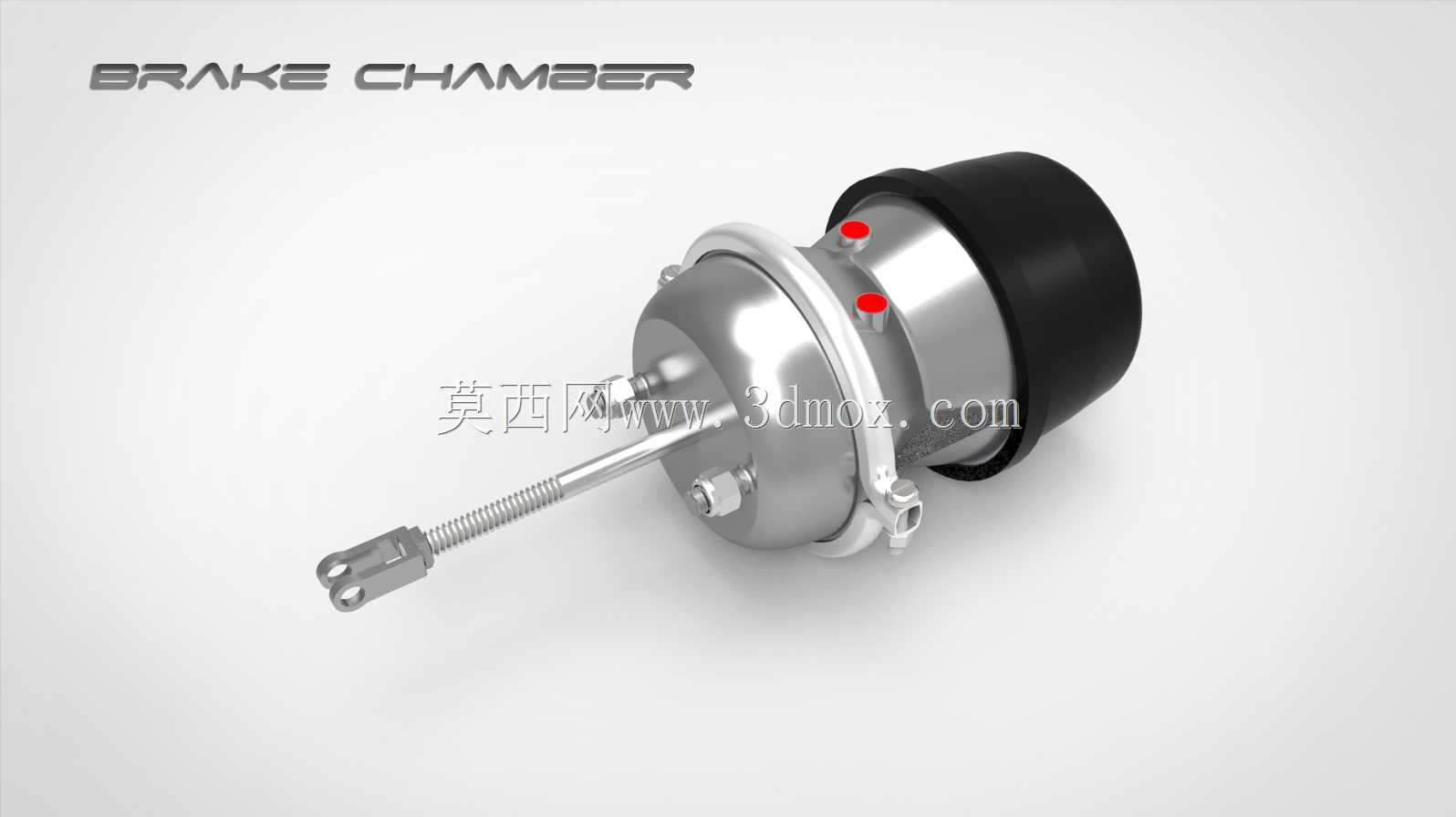

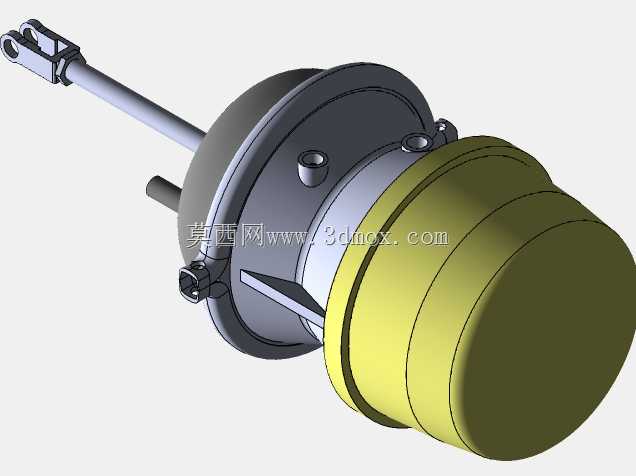

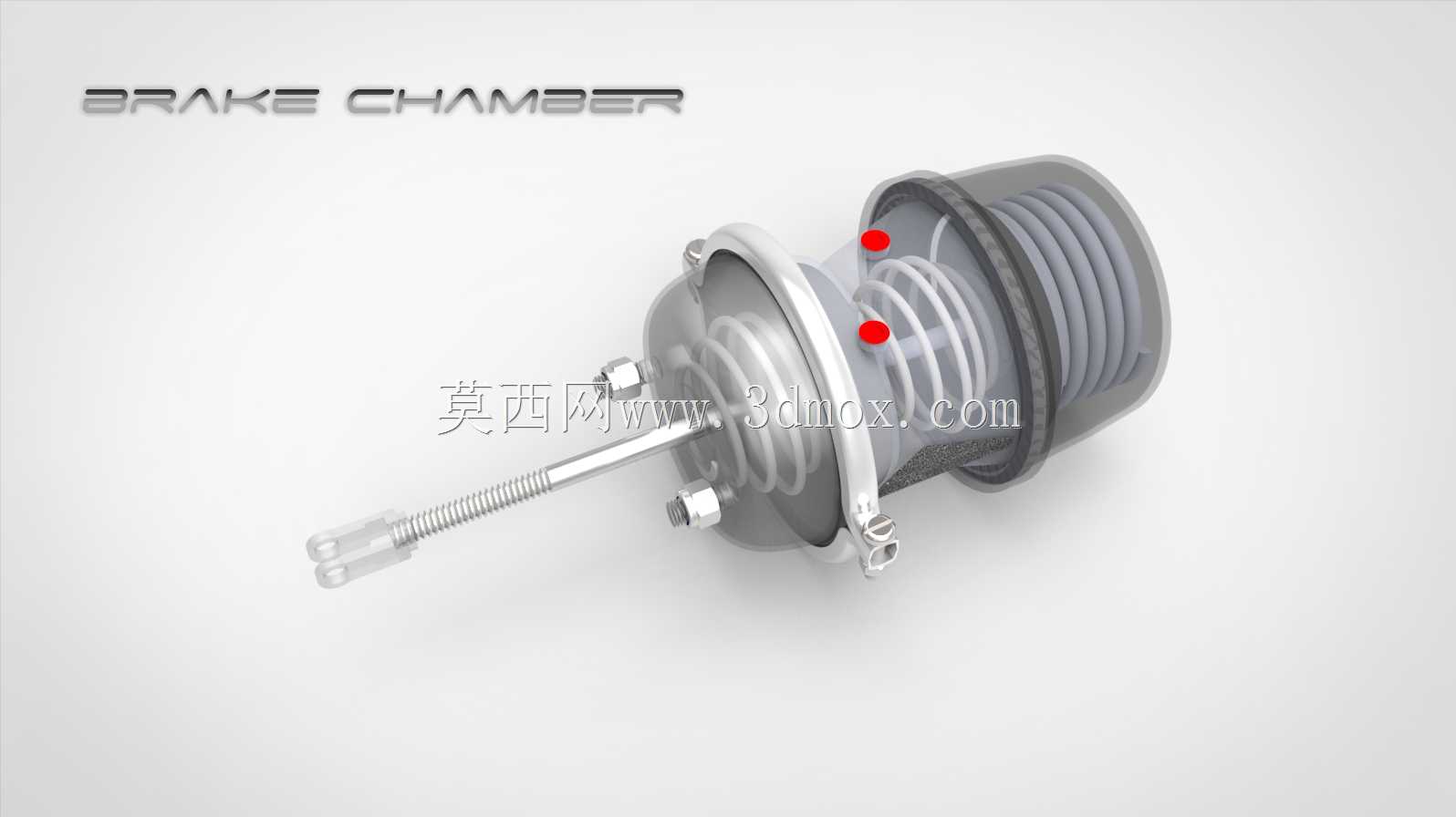

该制动气室主要应用于重型载货汽车、牵引挂车等商用车辆的行车制动与驻车制动回路,是整车气压制动系统的核心执行终端,直接决定车辆制动响应效率与驻车安全冗余。在实际行车场景中,当驾驶员踩下制动踏板时,压缩空气经制动阀进入气室对应腔室,推动膜片克服回位弹簧弹力带动推杆伸出,通过调整臂驱动车轮制动器凸轮轴转动,实现行车减速;当车辆停驻后,驻车腔释放压缩空气,储能弹簧释放预紧力推动推杆锁止制动位置,即便行车气压回路出现泄漏,也能保证车辆可靠停驻,避免坡道溜车风险。该款双腔结构设计将行车制动与驻车制动功能集成于同一壳体,相比单腔气室大幅提升了制动系统的安全冗余,两个腔室独立工作互不干扰,即便其中一腔出现膜片破损、管路泄漏等故障,另一腔仍可提供基础制动能力,满足重型车辆长距离下坡、频繁启停的复杂工况使用需求。设计过程中重点优化了推杆的受力角度与行程匹配,推杆端部采用叉形连接结构,可直接适配市面主流车型的调整臂安装接口,壳体采用冲压焊接一体成型工艺,表面做防锈钝化处理,可适应雨雪、扬尘、融雪剂腐蚀等复杂底盘使用环境。安装边界方面,气室整体采用轴向布局,壳体最大外径适配常规重型车桥的安装支架间距,推杆伸出行程覆盖常规鼓式制动器的调整间隙范围,侧面两个气路接口采用标准螺纹规格,可直接对接整车气压管路,无需额外制作转接件,安装时仅需保证推杆与调整臂的同轴度误差在允许范围内,即可避免运动过程中出现卡滞、偏磨问题,有效延长气室的使用寿命。
