通风打孔式汽车制动刹车盘结构设计

这款制动盘是面向乘用车辆前轮制动系统开发的核心安全部件，主要应用于家用轿车、城市SUV等常规道路行驶车辆的盘式制动回路中，承担车辆行驶过程中减速、驻车阶段的动能转化职责，通过与制动卡钳的摩擦片配合，将车辆行进的动能转化为热能耗散到空气中，实现稳定可控的制动效果，是车辆主动安全系统中不可或缺的执行部件。

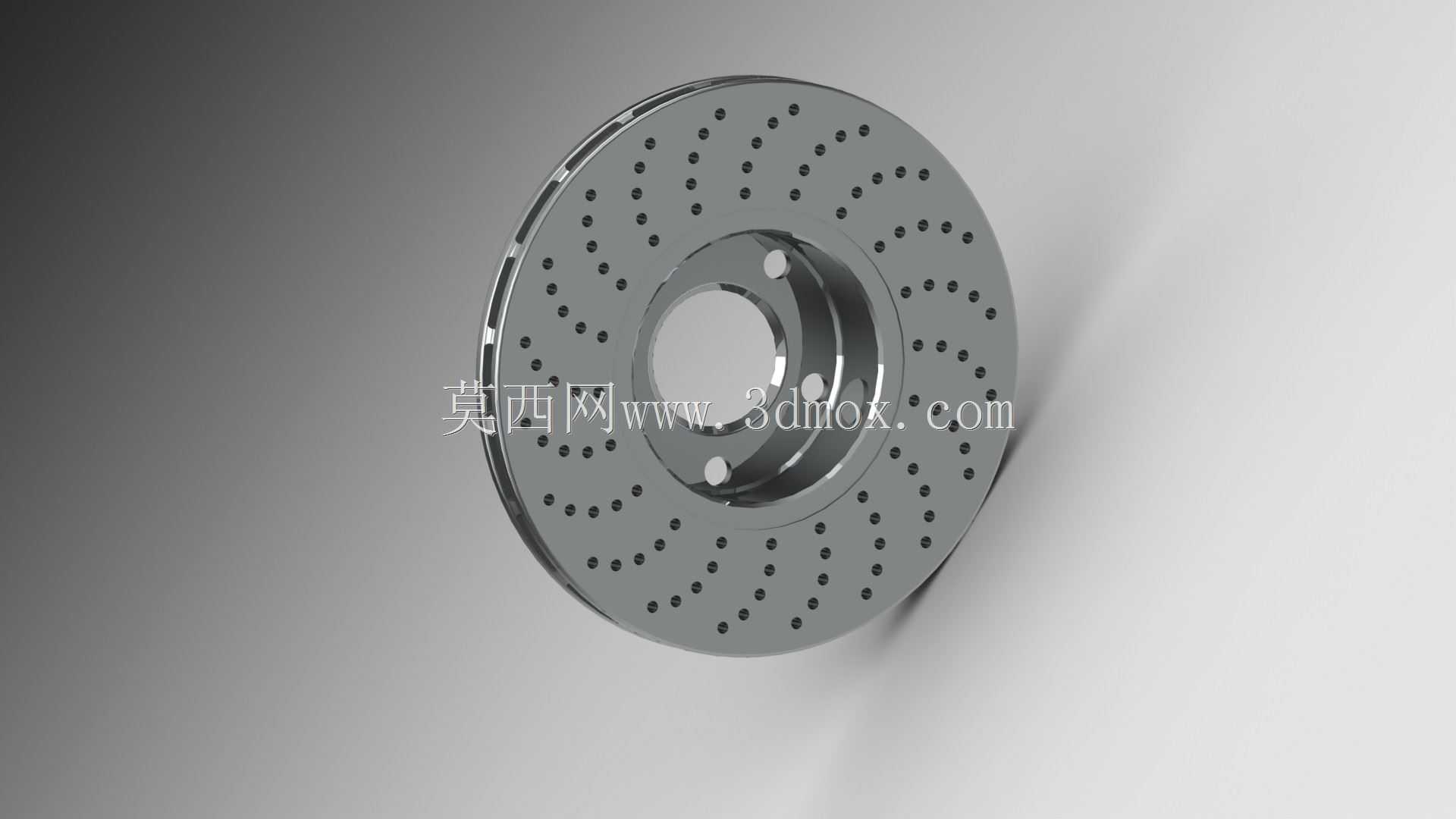

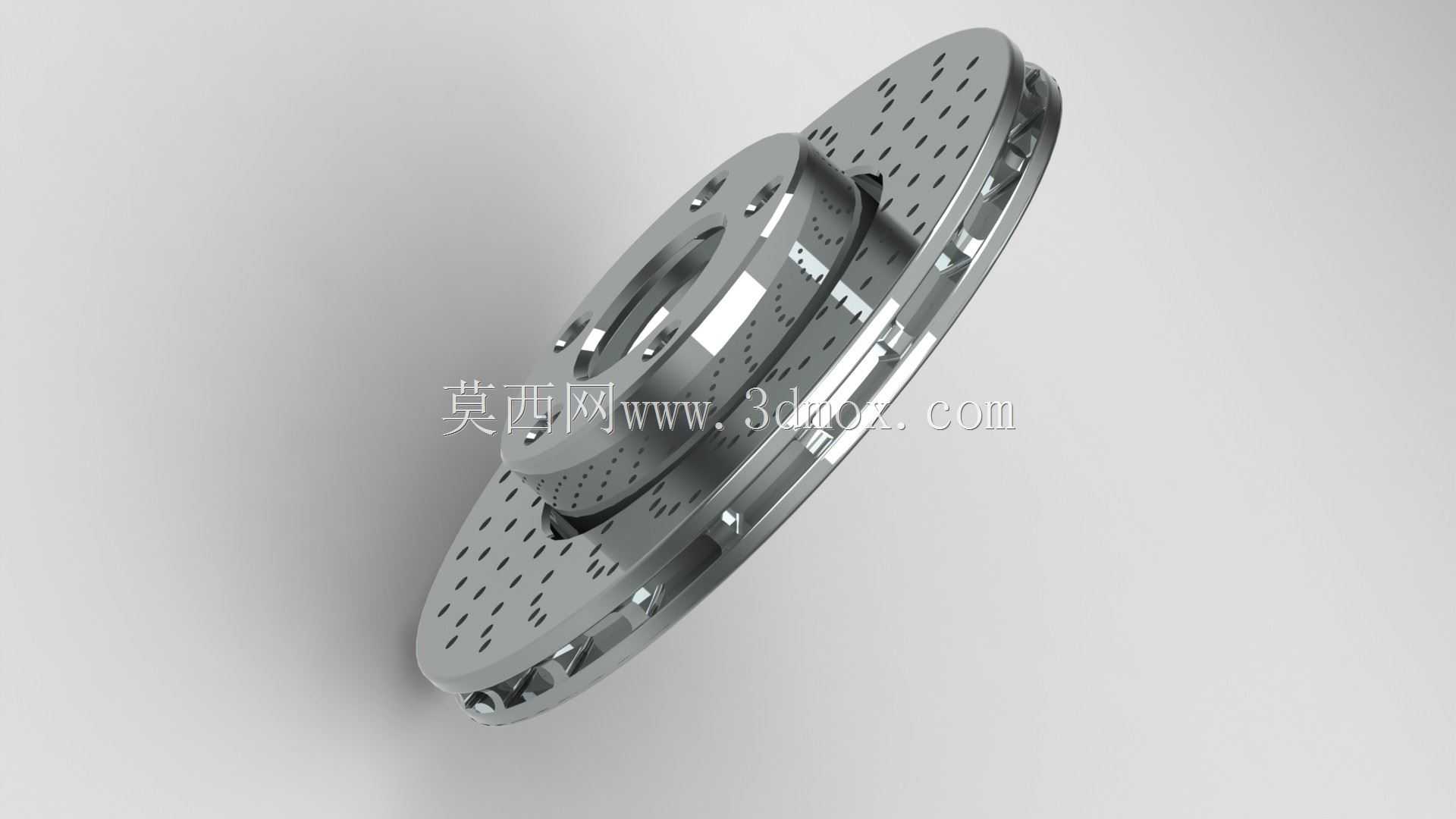

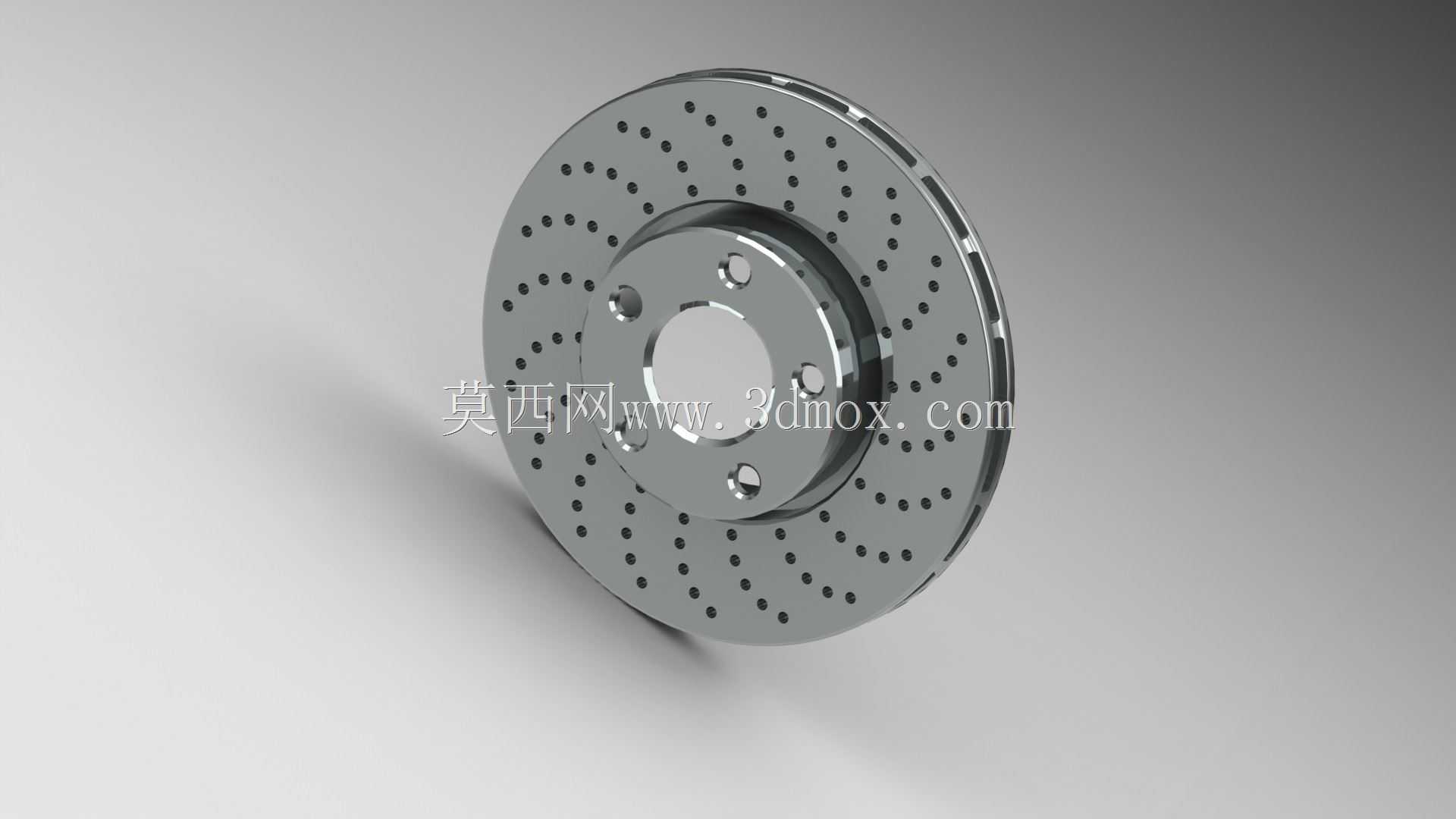

从功能特性来看，这款制动盘采用双层通风腔体加盘面打孔的组合结构设计，区别于传统实心制动盘，双层盘体之间预留了规整的径向通风流道，当车轮带动制动盘旋转时，流道会利用离心效应将盘体中部的空气向外甩出，形成持续的空气对流，快速带走摩擦产生的热量；盘面均匀分布的轴向通孔，一方面可以增加摩擦面的空气接触面积，提升散热效率，另一方面可以在雨天行驶时快速破除摩擦面的水膜，避免水滑导致的制动效能衰减，同时还能及时排出摩擦过程中产生的磨屑，减少磨屑在摩擦面堆积造成的制动抖动与异常磨损。盘体边缘设置的对称安装凸台，预留了与轮毂轴承单元匹配的螺栓过孔，安装面经过平面度公差优化，能够保证装配后制动盘的端面跳动量控制在合理区间，避免制动时出现方向盘抖动的问题。

在设计思路上，这款制动盘优先平衡了制动效能、热稳定性与结构强度三者的关系，盘体的摩擦环厚度、通风道的筋条宽度都经过受力校核，既保证了频繁制动下的结构抗变形能力，又尽可能控制了盘体的自身重量，降低簧下质量，提升车辆的悬挂响应表现。中心的定位轴孔采用与轮毂轴头过盈配合的尺寸设计，能够保证装配同轴度，避免高速旋转时出现动平衡超差的问题。安装边界方面，这款制动盘的中心孔直径、螺栓孔分布节圆直径都适配主流紧凑型家用车的前轮轮毂参数，摩擦环的外径尺寸匹配对应尺寸的制动卡钳与摩擦片，装配时不需要对周边的转向节、卡钳支架进行额外改装，可直接替换同规格的原厂制动盘，适配日常城市通勤、高速行驶等多种工况的制动需求，在连续制动的场景下也能保持稳定的摩擦系数，减少热衰退带来的制动距离延长问题。
