螺旋锥齿轮组差速器传动结构设计

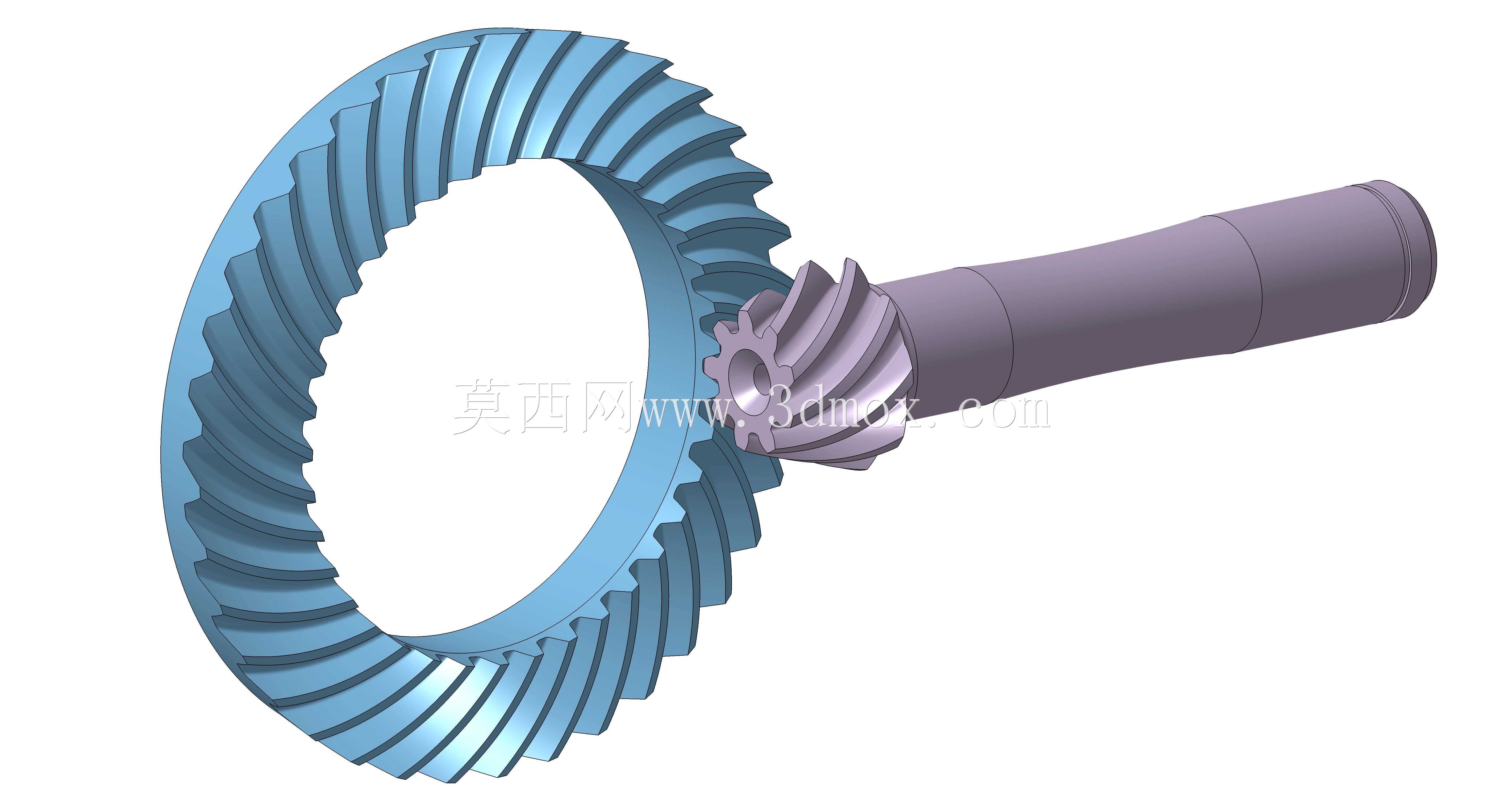

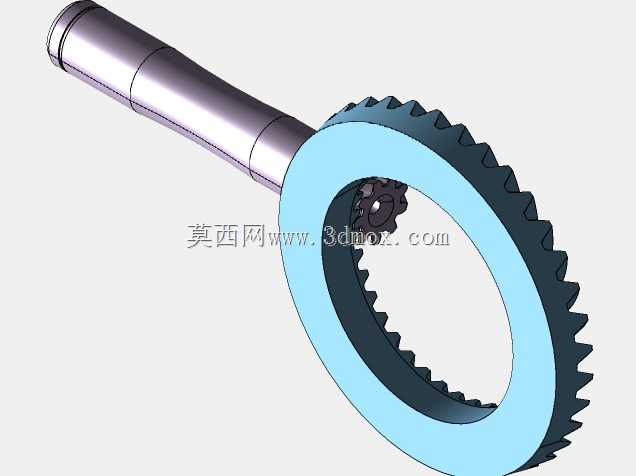

螺旋锥齿轮组是动力传动系统中实现相交轴间动力换向、扭矩传递的核心部件，这套传动结构广泛应用于车辆驱动桥差速器、工程机械传动箱、重载工业减速机、农业机械动力分配单元等场景，能够在空间交错的两轴之间完成稳定的动力传输，适配需要大传动比、高承载能力、低运行噪音的传动需求。在车辆差速器应用场景中，这套齿轮组承担着将传动轴输入的纵向动力换向90度传递给两侧驱动轮的核心作用，同时配合差速结构实现两侧车轮的差速转动，满足车辆转弯、颠簸路面行驶时的轮速差需求，保障行驶过程的平顺性与轮胎使用寿命。在工业减速机场景中，这类螺旋锥齿轮组可用于输入输出轴垂直布置的传动单元，适配矿山设备、输送设备的动力换向需求，相比直齿锥齿轮具备更高的重合度，传动过程中轮齿逐步啮合逐步脱开，啮合冲击小、运行噪音低，承载能力较同规格直齿锥齿轮提升30%以上，能够承受更大的瞬时冲击载荷。这套齿轮组采用37/9的传动比设计，大轮为从动螺旋锥齿圈，小轮为带轴结构的主动螺旋锥齿轮，轮齿采用渐开线齿形设计，齿向为螺旋曲面，啮合过程中多齿同时接触，载荷分布均匀，有效降低单齿承受的接触应力，延长齿轮使用寿命。设计过程中充分考虑安装边界与配合公差，主动齿轮的轴段预留了轴承安装位、锁紧定位结构，能够直接适配两端支撑的轴承安装布局，保证齿轮啮合过程中的轴系刚度，避免受载变形导致轮齿偏载；从动齿圈预留了连接安装的止口与螺栓孔位，可直接与差速器壳体或者传动输出法兰完成装配，无需额外加工适配结构。齿形参数经过啮合仿真验证，保证在全工况啮合过程中齿面接触区位于齿高中部，避免边缘接触导致的早期磨损，螺旋角设计兼顾传动效率与轴向力平衡，可适配常规圆锥滚子轴承的承载能力，无需选用特殊规格轴承即可满足轴向载荷承载需求。整体结构紧凑，在有限的安装空间内实现大传动比的动力传递，相比平行轴圆柱齿轮传动结构，能够大幅缩减传动单元的轴向尺寸，优化整套传动系统的空间布局，适配安装空间受限的传动场景。
