交错轴垂直啮合斜齿轮传动副结构

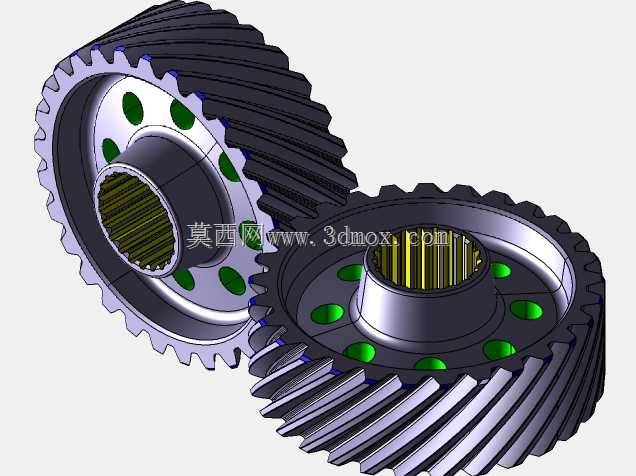

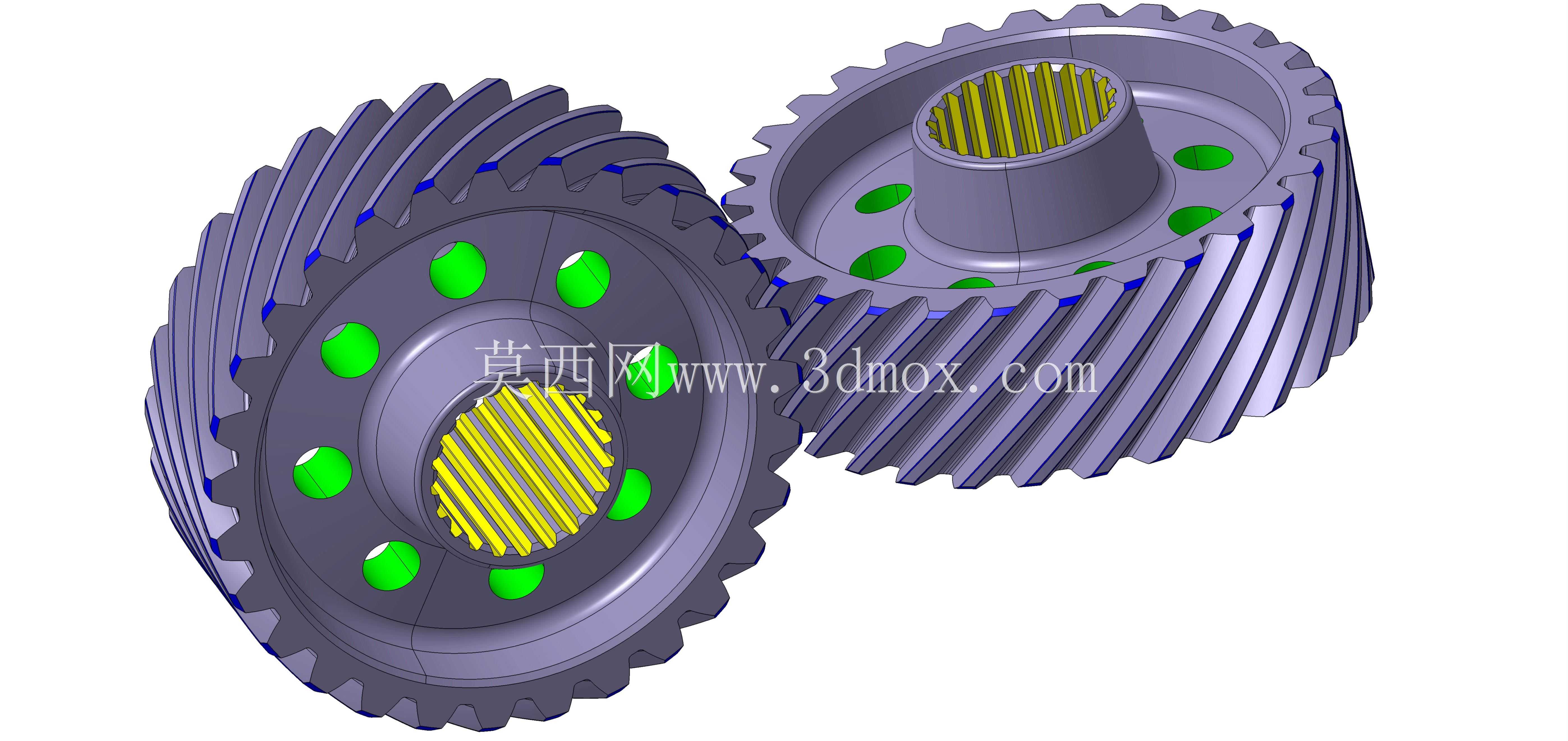

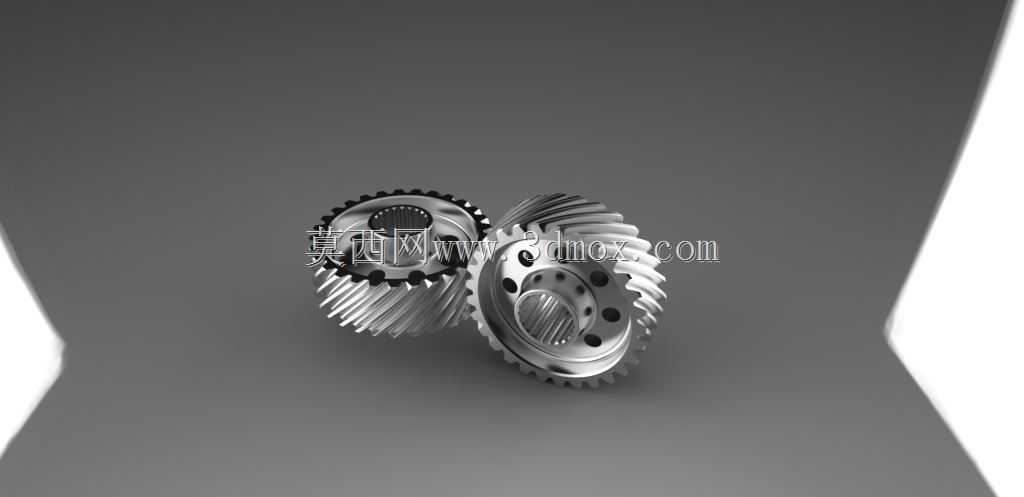

本次呈现的斜齿轮副为轴线垂直交错布置的啮合传动组件，主要应用于需要在垂直交错轴间传递旋转动力与扭矩的机械传动场景中，常见于高端机床的进给传动单元、汽车分动箱的动力换向结构、航空附件传动系统以及精密自动化设备的动力转向模块，可在紧凑的安装空间内完成动力传递方向的90度转换，适配对传动平稳性、承载能力有较高要求的工况。

该斜齿轮副的核心功能是通过两齿轮轮齿的渐进式啮合，实现交错轴间的连续动力传输，相较于直齿锥齿轮传动，其轮齿啮合过程为逐步接触再逐步脱离，啮合重合度更高，传动过程中冲击、振动与噪声显著降低，可适配更高的输入转速工况，同时轮齿接触面积更大，单位齿面承受的载荷更小，整体承载能力与使用寿命更具优势。两齿轮均采用斜齿螺旋齿形设计，轮齿沿齿轮轴向呈螺旋状排布，啮合过程中多齿同时参与承载，可有效分散传动载荷，避免单齿受力过大引发的齿面磨损、断齿等失效问题。

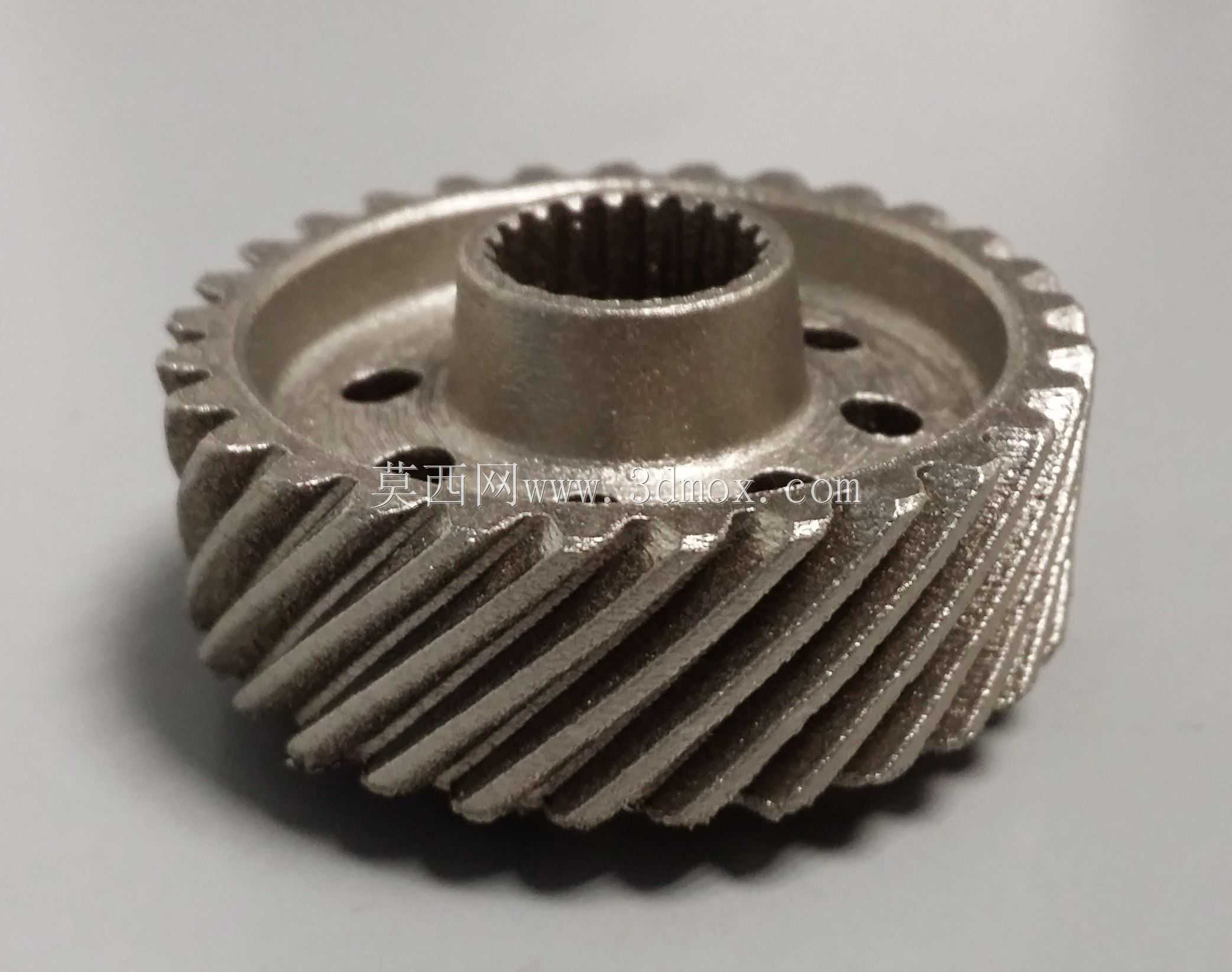

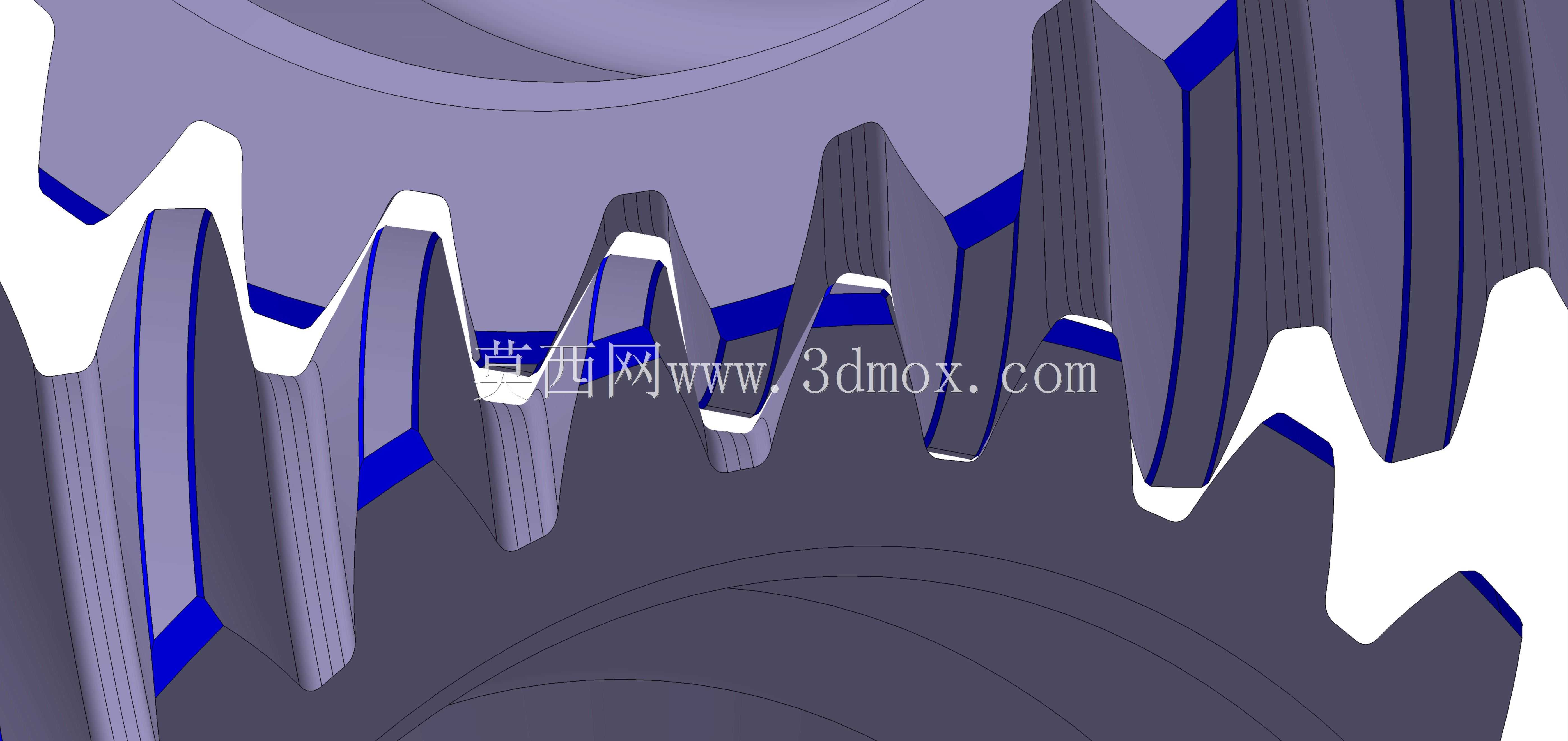

在设计思路层面，该斜齿轮副围绕垂直交错轴的传动需求展开，首先根据目标传动比确定两齿轮的齿数匹配关系，结合额定输入扭矩、转速参数计算轮齿的模数、螺旋角与齿宽参数，确保齿面接触强度与齿根弯曲强度满足长期满负载运行的要求；齿形部分经过齿向修形与齿顶修缘处理，可补偿安装误差与负载运行下的齿轮形变，避免轮齿啮合过程中出现边缘接触、载荷集中的问题，进一步提升传动平稳性。齿轮本体采用辐板式带减重孔的结构设计，在保证轮体结构强度、支撑刚度的前提下，尽可能降低齿轮自身重量与转动惯量，减少传动过程中的惯性损耗，提升传动响应速度。

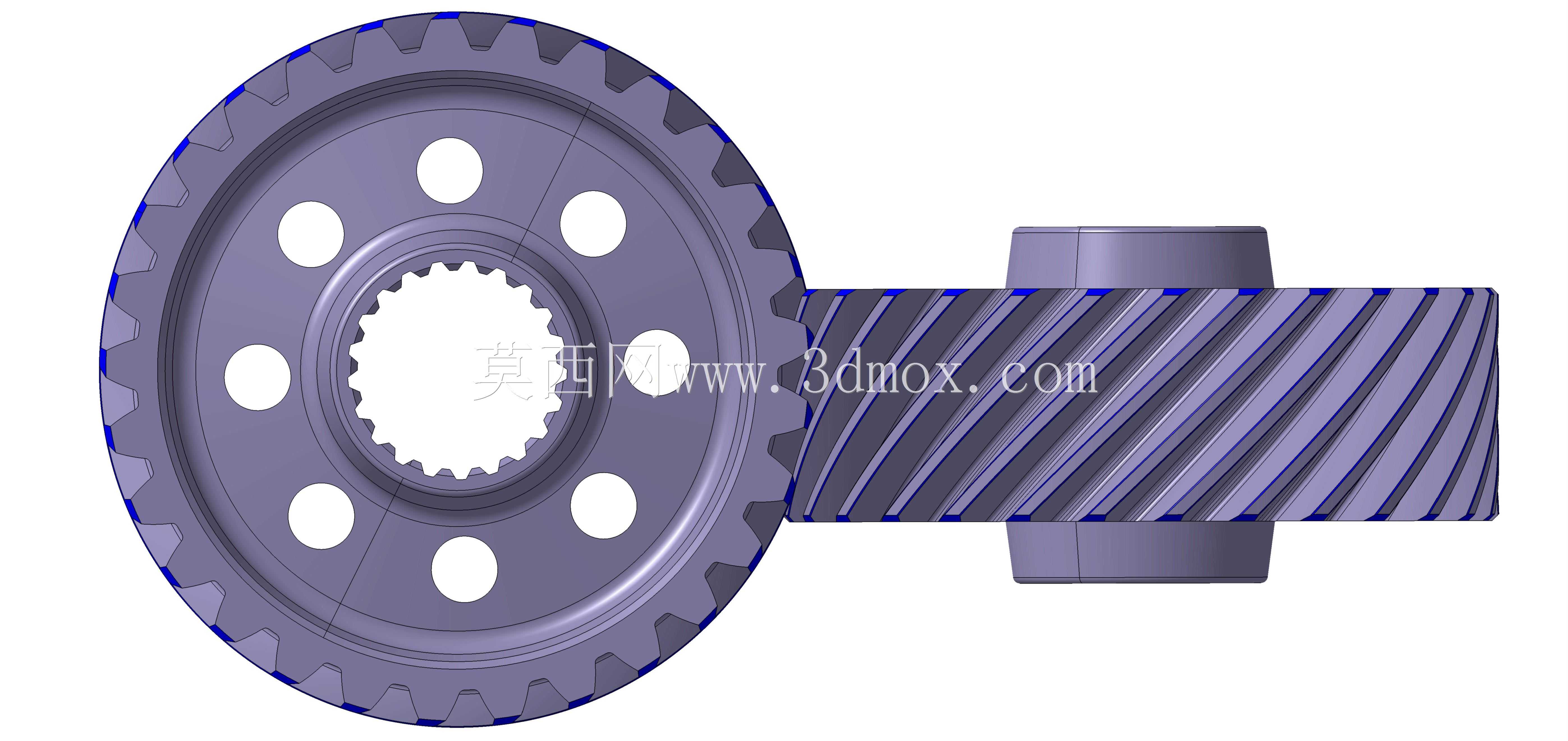

在外形尺寸与安装边界方面，该斜齿轮副的两齿轮中心距、安装轴孔直径、键槽尺寸均按照通用传动接口标准设计，可直接适配标准规格的传动轴与轴承座组件，安装时需严格保证两齿轮轴线的垂直交错精度，控制轴线偏移量与角度误差在允许公差范围内，同时调整合适的齿侧啮合间隙，既避免间隙过小引发的卡滞、磨损加剧问题，也防止间隙过大导致传动回程误差增大、反向传动精度不足。齿轮端面与安装轴承的定位面预留有标准的轴向定位台阶，可通过轴肩、锁紧挡圈完成轴向固定，确保高速运转过程中齿轮不会出现轴向窜动，保证啮合位置的稳定性。
