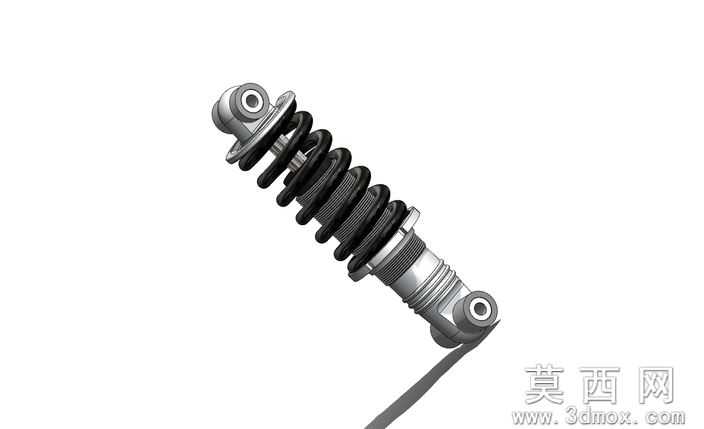

DNMDV22自行车减震器SolidWorks模型

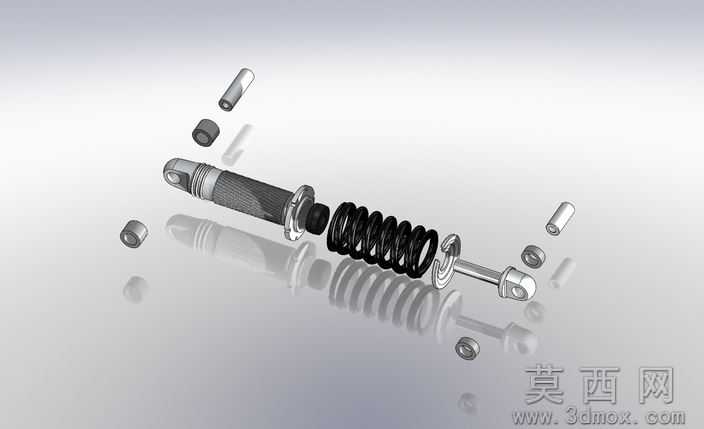

本模型为DNMDV22型自行车减震器三维设计成果，建模阶段以SolidWorks2010为核心工具，采用自底向上的装配建模逻辑，首先完成上下安装吊耳、阻尼活塞杆、调节螺纹套、螺旋弹簧、密封衬套等单个零件的特征建模，通过拉伸、旋转、扫描、螺旋线阵列等基础特征命令构建零件基体，再添加倒角、圆角、退刀槽等工艺细节特征，确保每个零件的尺寸精度符合机械加工的公差要求，完成零件建模后按照实际装配关系添加同轴、重合、平行等配合约束，还原减震器的真实装配状态，避免出现装配干涉问题。参数设计层面严格匹配实物规格，该减震器安装点间距为150毫米，弹簧行程为25毫米，弹簧线径、有效圈数、中径参数经过反复校核，可满足自行车行驶过程中的缓冲承载需求，阻尼调节段的螺纹参数符合标准紧固件规格，上下吊耳的安装孔尺寸适配常规自行车车架与摇臂的安装接口，所有参数均可根据设计需求进行参数化调整，方便后续衍生型号的快速改型。渲染材质方面针对不同零件的实际材质做了对应设置，螺旋弹簧采用弹簧钢材质，添加哑光金属质感与细微的表面氧化纹理，上下吊耳与阻尼筒体采用铝合金阳极氧化材质，呈现银灰色细腻金属质感，密封件采用黑色丁腈橡胶材质，还原橡胶的哑光磨砂质感，活塞杆表面添加镀铬层的高反光金属效果，整体渲染效果贴近实物外观，可直接用于产品展示与方案汇报。结构原理上该减震器为弹簧阻尼一体式结构，螺旋弹簧负责承载车身与骑行者的重量，吸收路面传来的大尺寸颠簸冲击，内部阻尼结构通过油液节流产生阻尼力，抑制弹簧的多余往复弹跳，避免骑行过程中出现持续余震，上端吊耳连接自行车车架，下端吊耳连接后轮摇臂，当车轮经过颠簸路面时，摇臂绕转轴摆动带动减震器压缩或伸长，弹簧与阻尼协同作用将冲击能量转化为热能散发，提升骑行的舒适性与车轮的贴地性能。软件兼容层面，模型除原生SolidWorks2010格式外，还导出了STEP、IGES、STL等通用三维格式，STEP与IGES格式可兼容UG、Pro/E、Catia、Inventor等绝大多数主流三维CAD软件，方便不同软件平台的设计师调用编辑，STL格式可直接导入切片软件用于3D打印手板验证，无需额外进行格式转换与模型修复。研发教学应用层面，该模型可用于自行车悬架系统的研发设计，帮助设计师验证减震器与车架的装配匹配性，模拟不同载荷下的减震行程与受力状态，也可作为机械设计专业的教学案例，用于讲解弹簧减震产品的结构设计、装配约束添加、工程图生成、运动仿真分析等知识点，还可用于职业技能培训中SolidWorks软件操作的实操练习素材，帮助学习者掌握复杂机械装配体的建模流程与设计思路。
