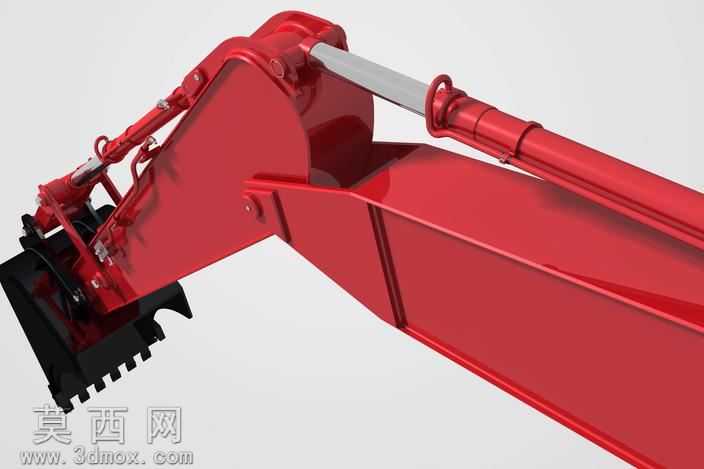

挖掘机红色液压工作臂结构设计

本作品为挖掘机配套的液压工作臂三维建模设计，整体采用自顶向下的参数化建模思路完成主体框架搭建，建模过程中优先梳理液压臂的运动逻辑与装配层级，将动臂、斗杆、铲斗、各级液压油缸、铰接销轴等部件按照实际工程装配关系进行约束绑定，确保各铰接部位的转动自由度符合真实液压臂的动作范围。建模阶段对臂体的箱型焊接结构做了细节还原，臂身的加强筋布局、铰接耳板的加厚结构、油缸安装座的定位凸台都按照工程机械的实际设计规范进行绘制，避免了简化建模带来的结构失真。材质与渲染环节，主体臂身采用高饱和度的工程红哑光金属漆材质，还原工程机械常用的涂装质感，液压油缸的活塞杆部分做了抛光镀铬的高反射金属材质处理，缸筒部分匹配与臂身一致的红色涂装，铲斗部位采用高强度耐磨钢的深灰哑光材质，同时做了轻微的使用磨损质感处理，铲斗斗齿部分做了淬火硬化的金属色差表现，铰接销轴部位添加了润滑脂附着的细微质感，提升整体模型的真实感。结构设计上重点还原了液压臂的力传递路径，动臂与上车架连接的主铰接点、斗杆与动臂连接的中间铰接点、铲斗与斗杆连接的前端铰接点都做了同轴度约束，各级液压油缸的缸筒与活塞杆之间设置了合理的伸缩行程限位，避免出现运动干涉问题，铲斗的连杆机构也按照真实的挖掘机摇杆结构进行建模，确保铲斗转动角度符合实际挖掘作业的需求。渲染阶段采用三点布光方案，主光源模拟户外施工场景的自然光，突出臂身的结构轮廓与材质质感，辅光源补全铰接部位的暗部细节，环境光添加微弱的施工环境反射，让金属漆面的反射效果更贴近真实户外使用场景，整体模型虽未完成全部细节的最终优化，但核心结构、材质表现、装配关系都已达到工程参考与展示的使用需求。
