铝合金笔记本散热冷却垫结构设计

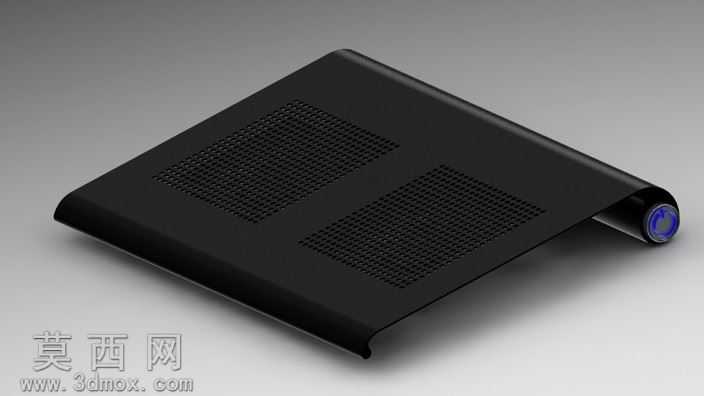

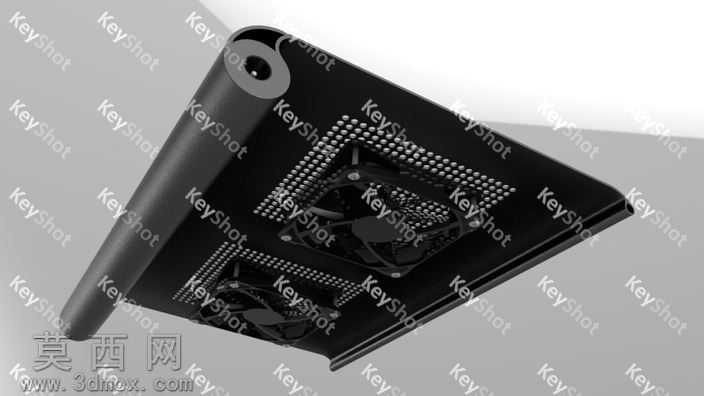

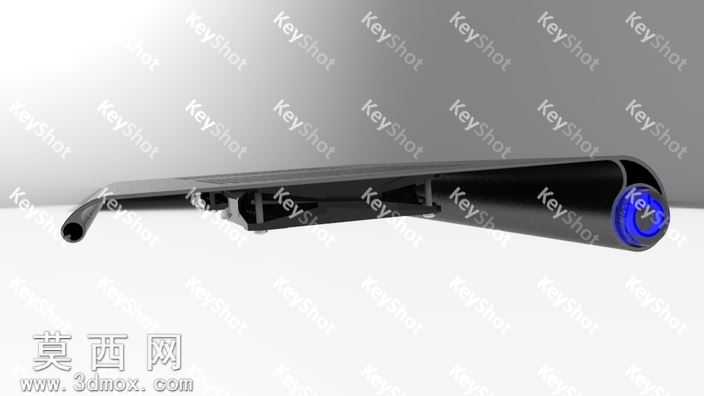

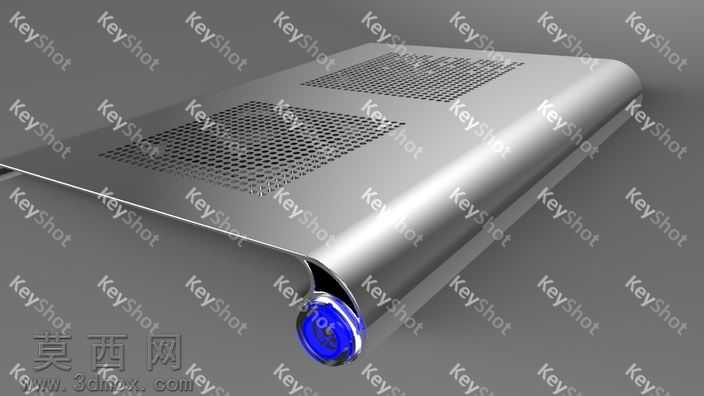

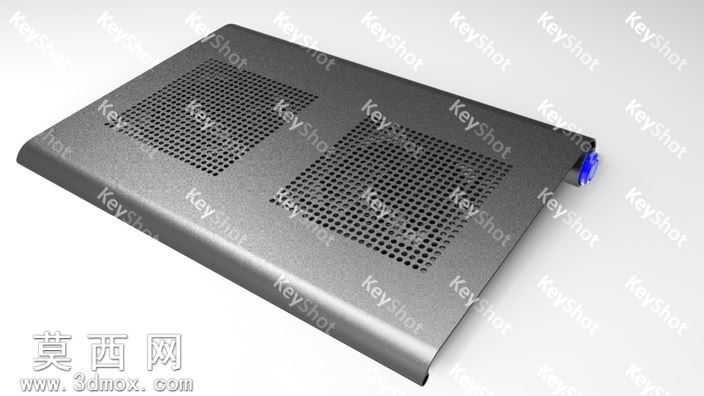

本作品为笔记本电脑散热冷却垫的三维设计方案，整体采用一体化铝合金材质作为主体承载结构，建模阶段以SolidWorks完成全参数化特征构建，首先通过草图绘制确定冷却垫的整体楔形轮廓，匹配笔记本放置时的人体工学倾斜角度，边缘做圆角过渡处理避免尖锐棱角划伤设备或使用者，主体壳体采用薄壳特征生成，在保证结构强度的同时控制整体重量，兼顾便携使用需求。散热区域设计为双通风孔阵列结构，建模时通过线性阵列特征快速生成均匀排布的圆形通风孔，孔位间距经过反复调整，既保证通风面积最大化，又避免孔位过密导致壳体结构强度下降，两个通风区域分别对应笔记本常规使用时CPU、显卡两大核心发热部件的位置，能够精准对准热源提升散热效率。结构设计上预留了标准120mm风扇的安装位，可适配常规尺寸的静音散热风扇，侧边预留USB供电接口的安装槽位，无需额外电源适配器即可通过笔记本USB接口取电，使用场景更加灵活。渲染阶段采用KeyShot完成材质与场景表现，主体铝合金材质赋予细腻的金属磨砂质感，还原铝合金阳极氧化后的哑光金属光泽，通风孔区域通过材质明暗对比突出镂空结构的通透感，整体渲染效果真实还原产品的实物质感。设计过程中在Photoview360中完成快速效果预览，通过快捷键调整视角与渲染参数，快速验证结构外观的合理性，整体设计没有多余的装饰结构，以实用散热功能为核心，金属壳体本身也具备辅助导热的作用，能够将笔记本底部传导的热量快速分散到整个垫体表面，配合风扇主动通风形成完整的散热通路，有效降低笔记本高负载运行时的核心温度，避免因过热导致的性能降频问题，同时楔形的倾斜角度能够抬高笔记本屏幕高度，缓解长时间使用时的颈部疲劳，兼顾散热功能与使用舒适度。
