Dino-Lite手持USB测量数码显微镜三维建模

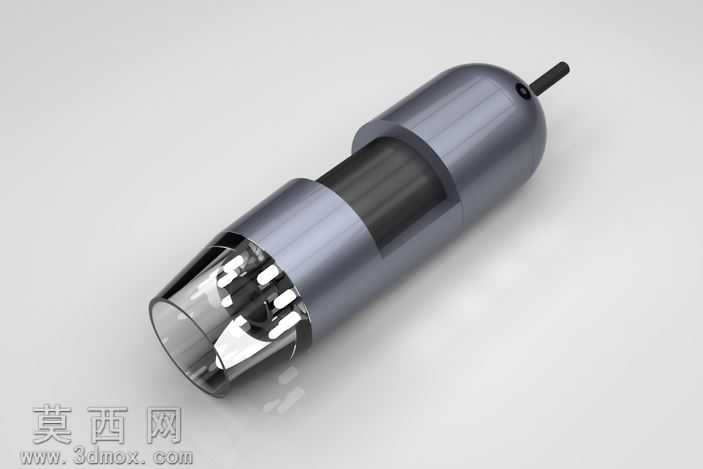

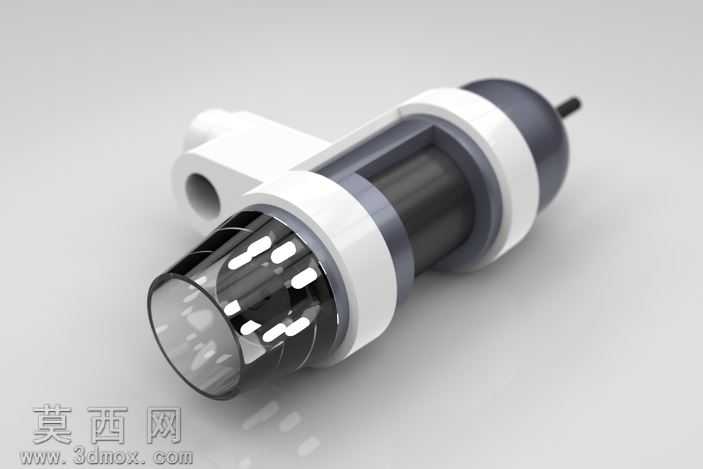

本模型针对Dino-Lite Pro AM413T系列USB测量显微镜进行1:1比例的三维建模还原，建模过程以实物测绘的尺寸参数为基准，严格遵循产品的实际装配逻辑拆分建模层级，将整体结构划分为前端光学镜筒组、中部握持机身、尾部出线端三个核心模块逐一构建。建模初期先绘制镜身的回转体基准草图，通过旋转凸台命令生成机身的基础圆柱轮廓，再针对前端透明防护镜筒部分单独拆分曲面，对镜筒内壁的LED灯珠安装槽、镜头防护圈的卡位结构做精细化切除处理，还原前端光学区域的多层嵌套结构，确保镜筒与金属机身段的装配间隙控制在0.1mm以内，符合实物的公差配合要求。中部机身的金属磨砂外壳部分，通过表面纹理映射模拟铝合金阳极氧化的细腻磨砂质感，搭配中段的黑色橡胶防滑握持圈，采用凹凸贴图还原橡胶表面的细微防滑纹理，区分不同部件的材质触感差异；机身尾部的出线端做了圆角过渡处理，还原USB线缆根部的防弯折护套结构，避免生硬的直角转折影响模型真实感。渲染阶段采用三点布光方案，主光源从侧前方45度角打亮镜身金属外壳，突出金属材质的柔和反光特性，辅助光源补亮前端透明镜筒的内部结构，让内部的镜头、灯珠布局清晰可见，背光源勾勒出镜身的整体轮廓，避免模型与背景融合；材质参数调整上，透明镜筒设置为高透PMMA材质，添加轻微的折射与反射参数模拟光学塑料的通透感，金属外壳调整金属度参数至0.8、粗糙度0.3还原磨砂铝合金的哑光金属质感，黑色橡胶圈设置高粗糙度、低金属度参数模拟软胶的哑光触感。结构设计上还原了该款显微镜的笔式手持形态，整体呈长圆柱流线型，无多余突出结构，符合手持检测设备的人体工学握持需求，前端镜筒的收窄设计适配近距离观测的对焦需求，尾部出线方向沿镜身轴向延伸，避免使用时线缆弯折干扰操作。建模过程中对所有装配接触面做了重合、同轴心的配合约束，确保模型可直接用于产品展示、结构验证或周边配件的适配设计，各部件可单独拆分导出用于爆炸图制作或装配演示。
