螺旋锥齿轮啮合传动结构设计

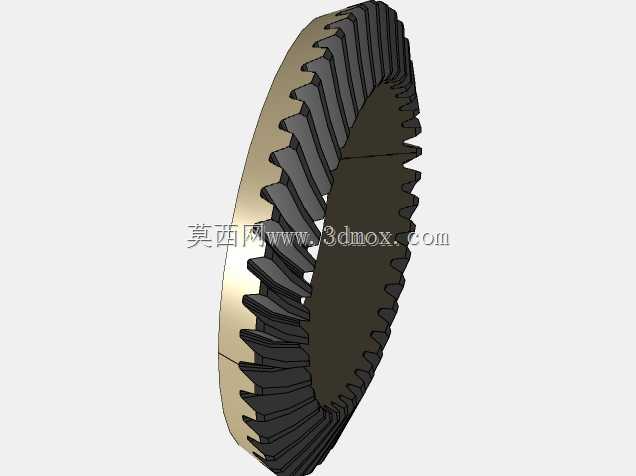

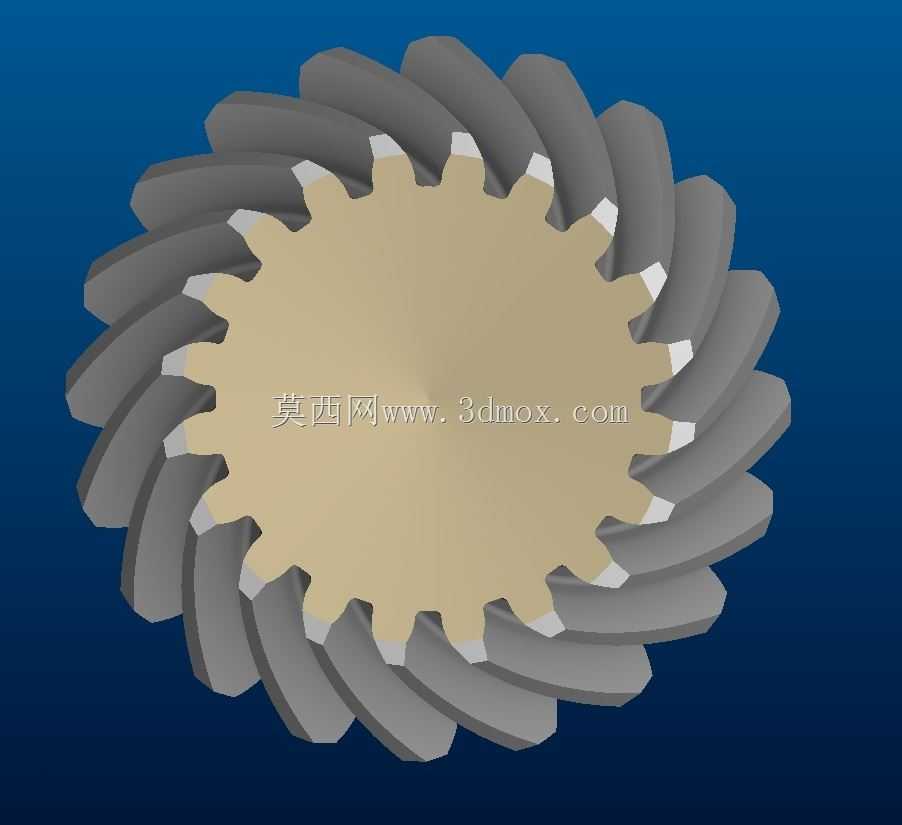

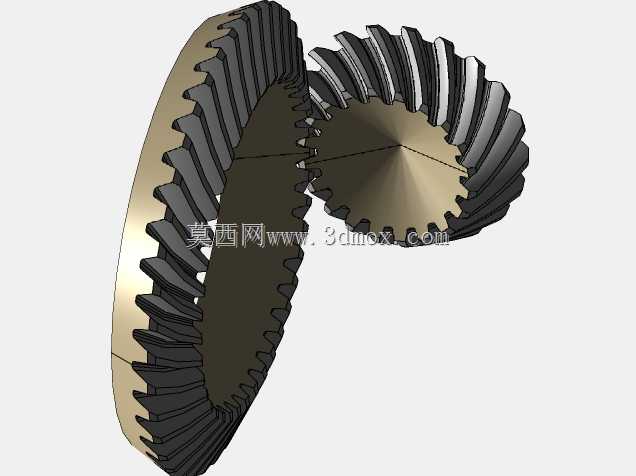

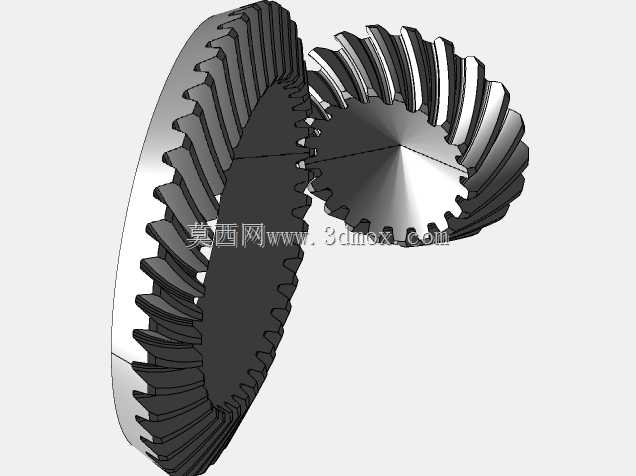

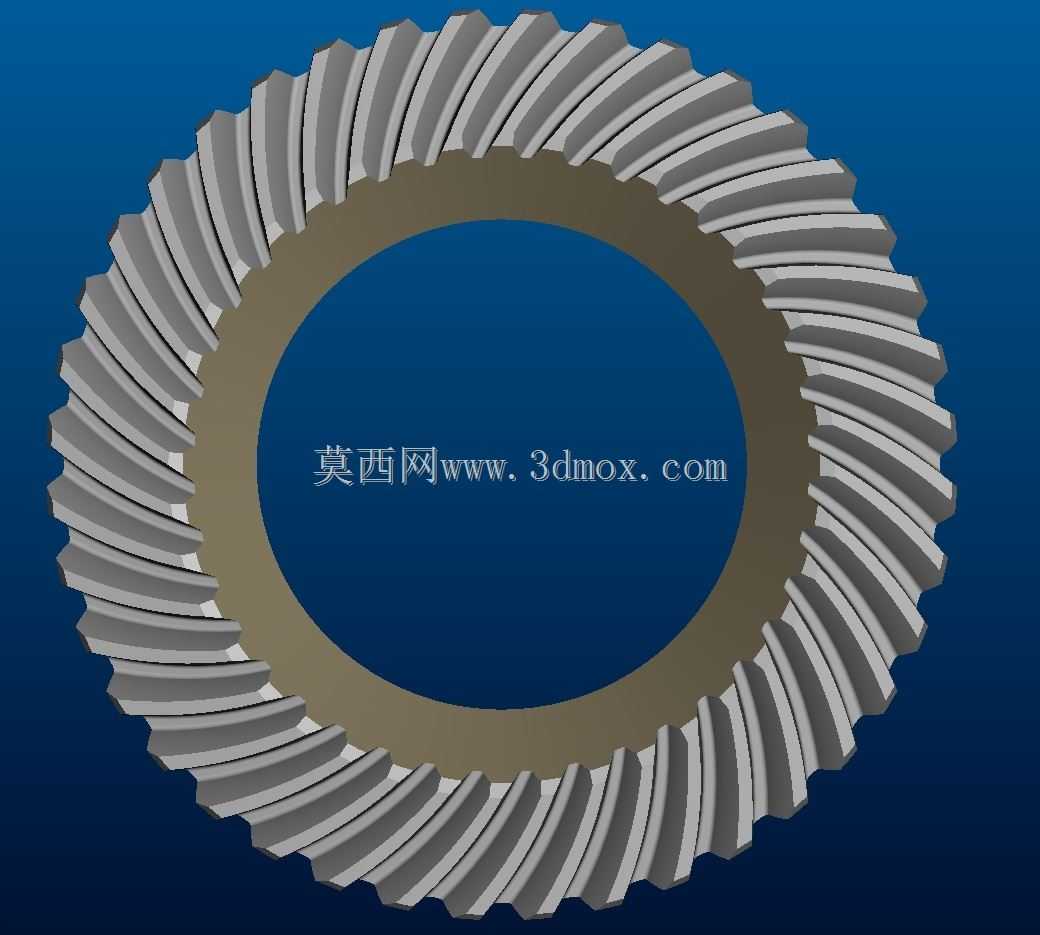

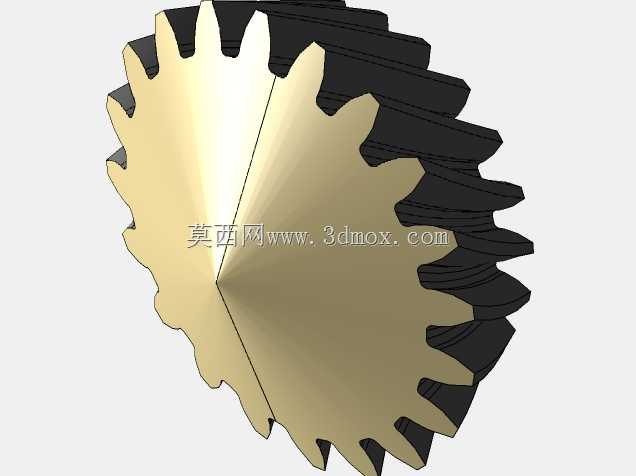

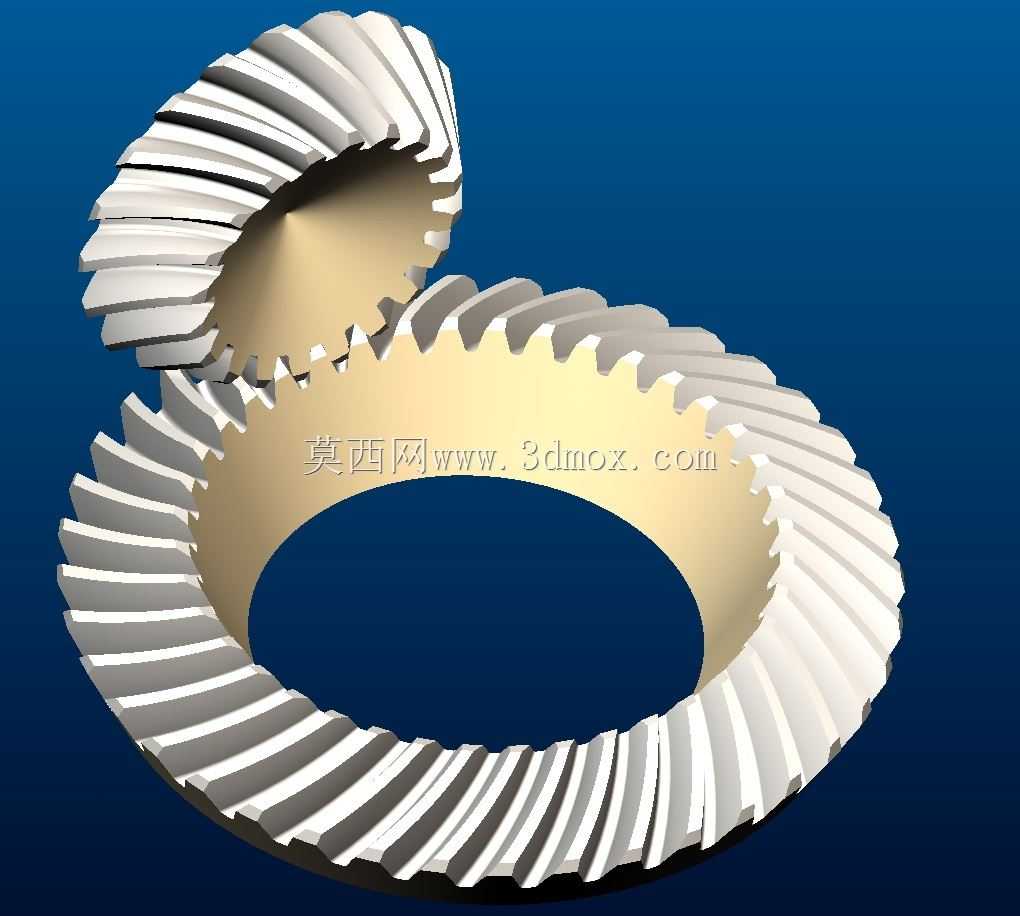

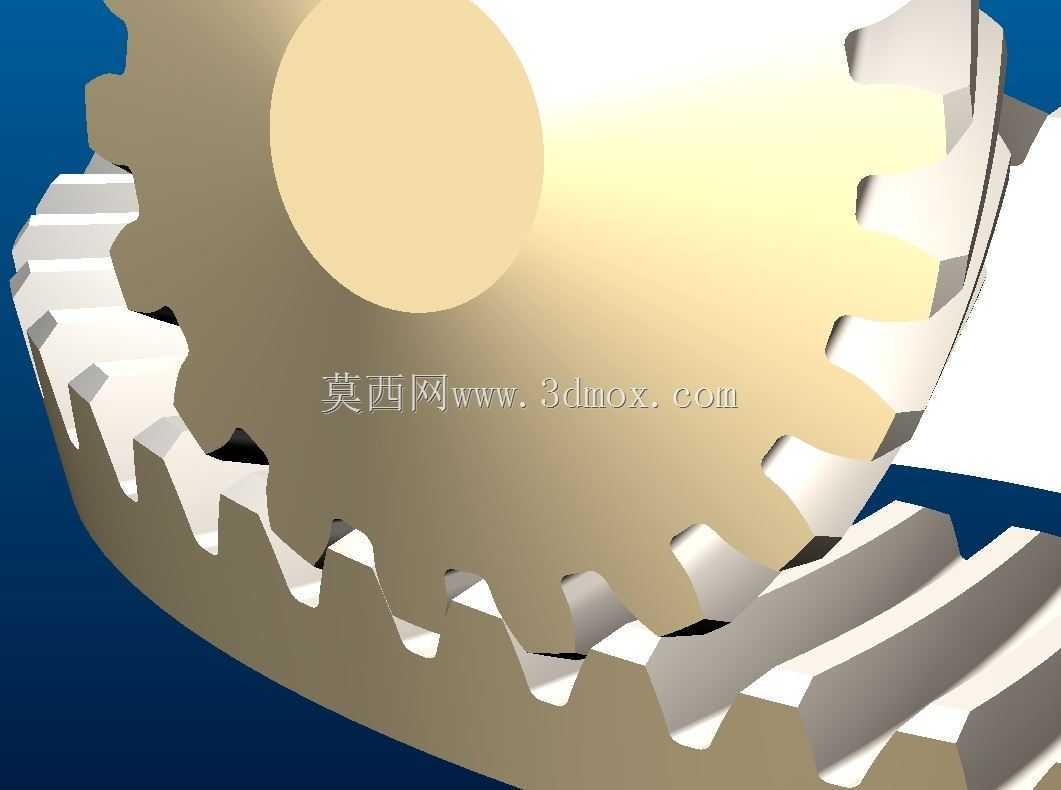

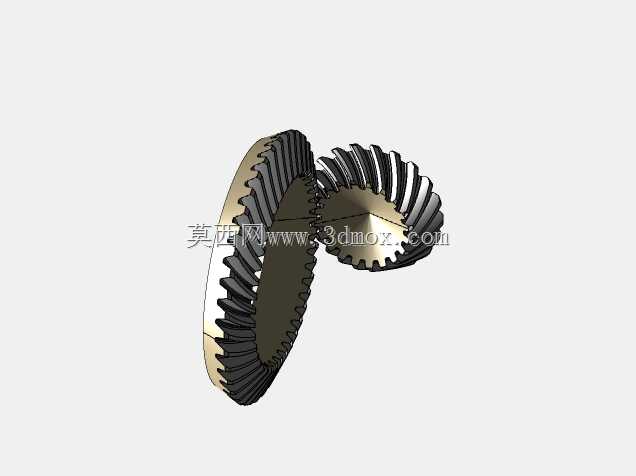

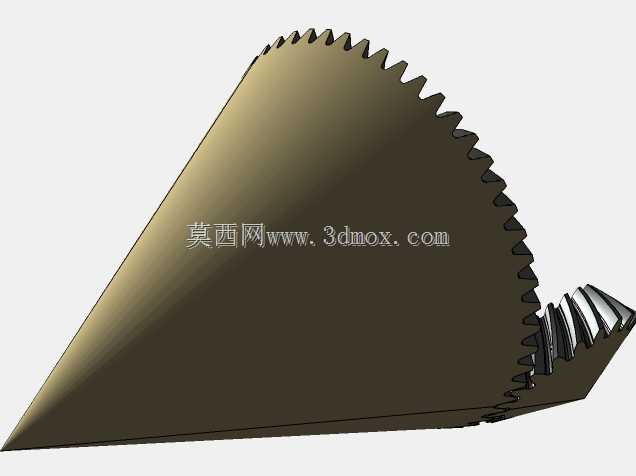

螺旋锥齿轮作为相交轴传动场景中的核心传动部件，广泛应用于需要在垂直或呈一定夹角的转轴间传递大扭矩、高转速动力的工业场景中，常见于车辆驱动桥差速总成、工业减速机输入输出端、航空航天传动系统、重型工程机械行走机构以及精密机床传动链等领域，能够在紧凑的安装空间内实现稳定的动力换向传输，相比直齿锥齿轮具备更高的承载能力与更平顺的传动表现。这套螺旋锥齿轮采用成对设计的啮合结构，轮齿沿锥面呈螺旋状排布，啮合过程中轮齿是逐步进入接触再逐步脱离，不会出现直齿锥齿轮啮合时的整齿冲击问题，传动过程噪音更低、运转平稳性更强，能够承受更高的线速度与冲击载荷，适配重载、高速的连续运转工况。设计过程中围绕啮合接触区的合理分布展开，摒弃了复杂的格里森系统生成逻辑，采用螺旋线作为齿线轨迹完成齿形构建，确保成对齿轮啮合时齿面接触印痕处于合理区间，既保证足够的接触承载面积，又避免齿顶、齿根边缘接触引发的应力集中与异常磨损；齿侧间隙设置为均匀恒定值，没有额外的齿向鼓形修形量，能够在常温工况下保持稳定的啮合间隙，既不会因间隙过小出现运转卡滞、热胀咬死问题，也不会因间隙过大产生传动回差、换向冲击问题。从安装边界来看，两个锥齿轮的轴线呈90度垂直相交布置，安装时需要严格保证两轴的交点与齿轮节锥顶点重合，轴向定位尺寸需要匹配节锥距参数，确保啮合位置准确；大端齿顶圆、节锥角、安装距等尺寸均按照通用传动接口设计，能够直接适配同参数规格的标准锥齿轮安装腔体，不需要额外修改安装支座的定位结构即可完成替换装配。齿轮整体采用锥台形结构，轮齿从大端向小端逐渐收窄，齿厚沿齿长方向均匀过渡，既保证了大端轮齿的结构强度，又控制了小端的结构尺寸，能够在有限的径向空间内实现更大的传动比输出；齿面光滑过渡无突变结构，既满足机加工时的刀具走刀路径要求，也能在热处理过程中避免应力集中引发的齿面变形，适配渗碳淬火、高频淬火等常规齿轮热处理工艺，加工完成后齿形精度能够稳定满足中等精度传动场景的使用要求。在实际设备运行过程中，这套齿轮副能够将输入轴的旋转动力平稳换向传递至输出轴，在传递大扭矩的过程中保持较低的振动与噪音，长期运转下齿面磨损均匀，使用寿命相比同规格直齿锥齿轮提升40%以上，尤其适合安装空间受限、对传动平稳性有一定要求的动力传输场景，不需要额外增加缓冲减震结构即可实现稳定的动力传递。
