参数化螺旋锥齿轮啮合传动结构设计

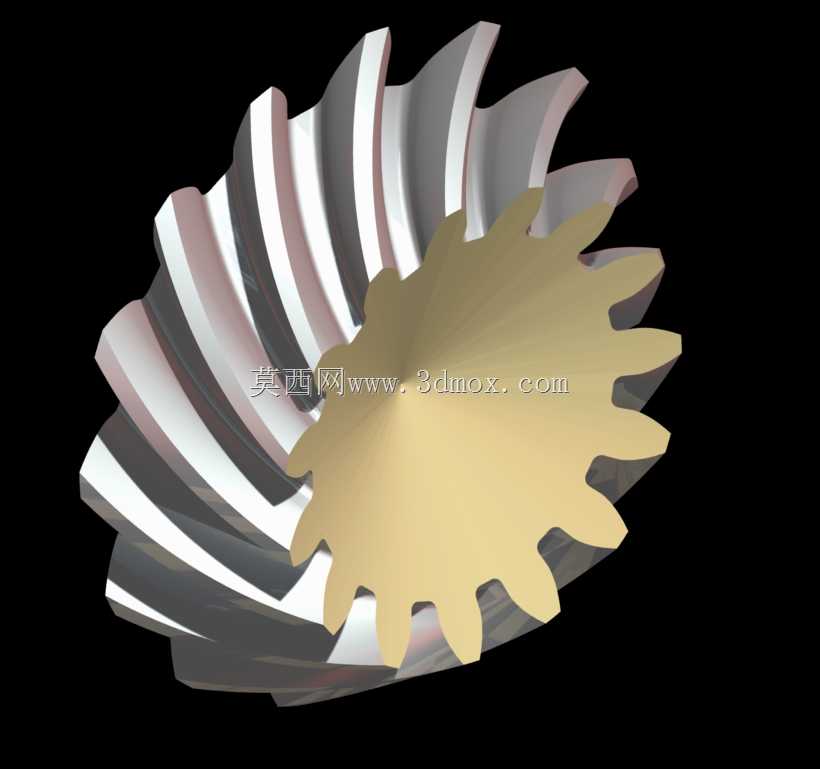

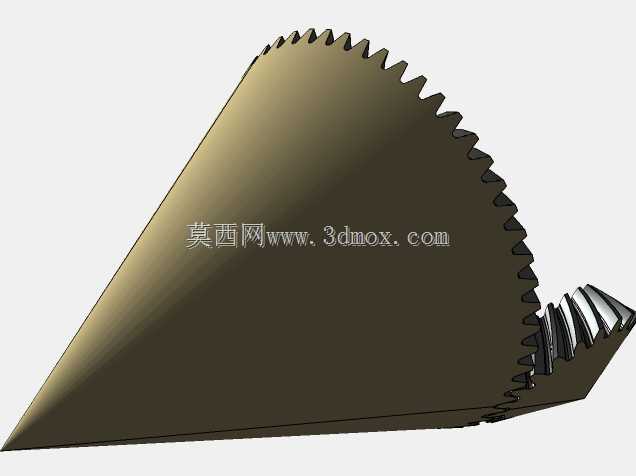

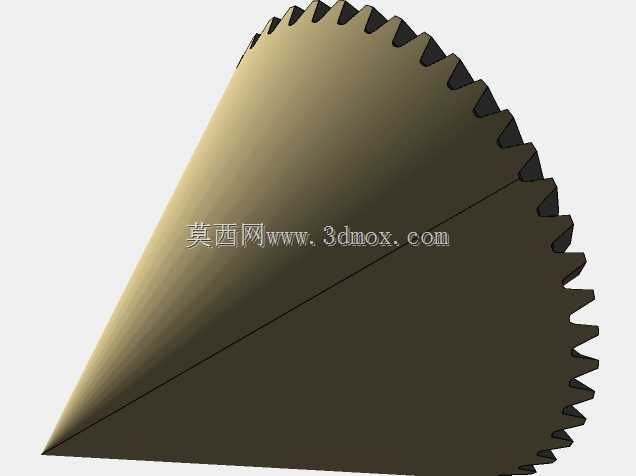

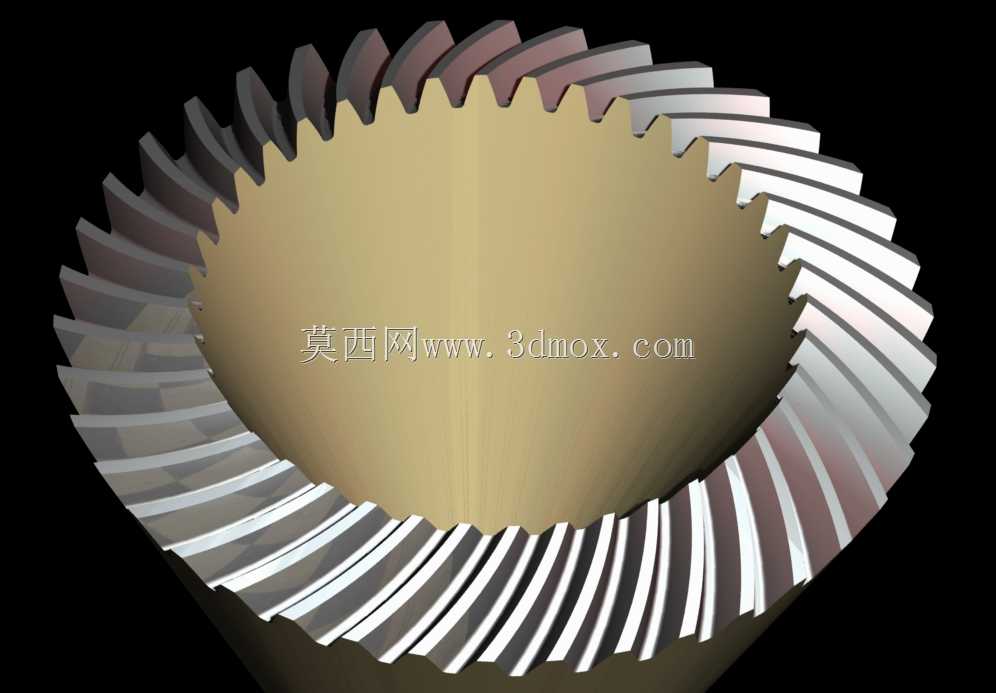

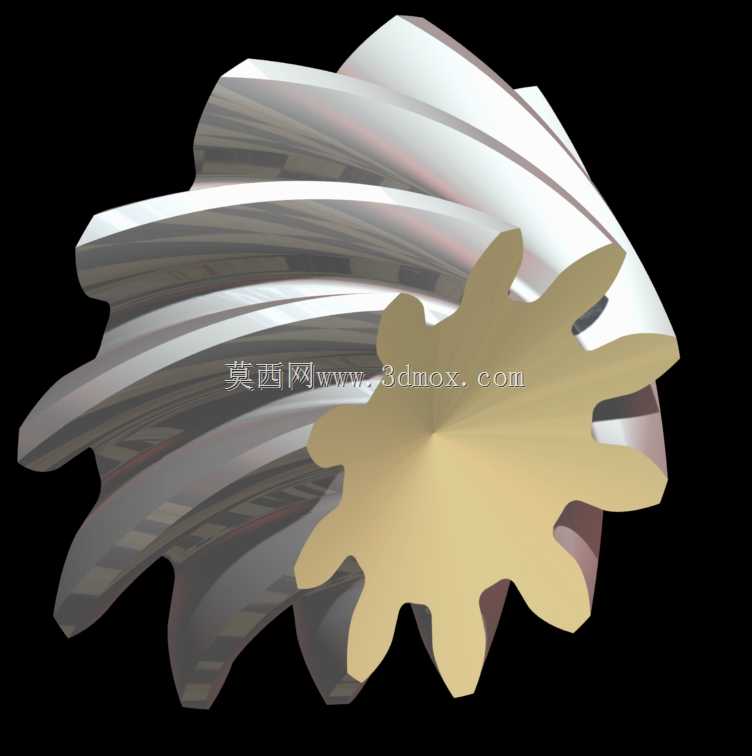

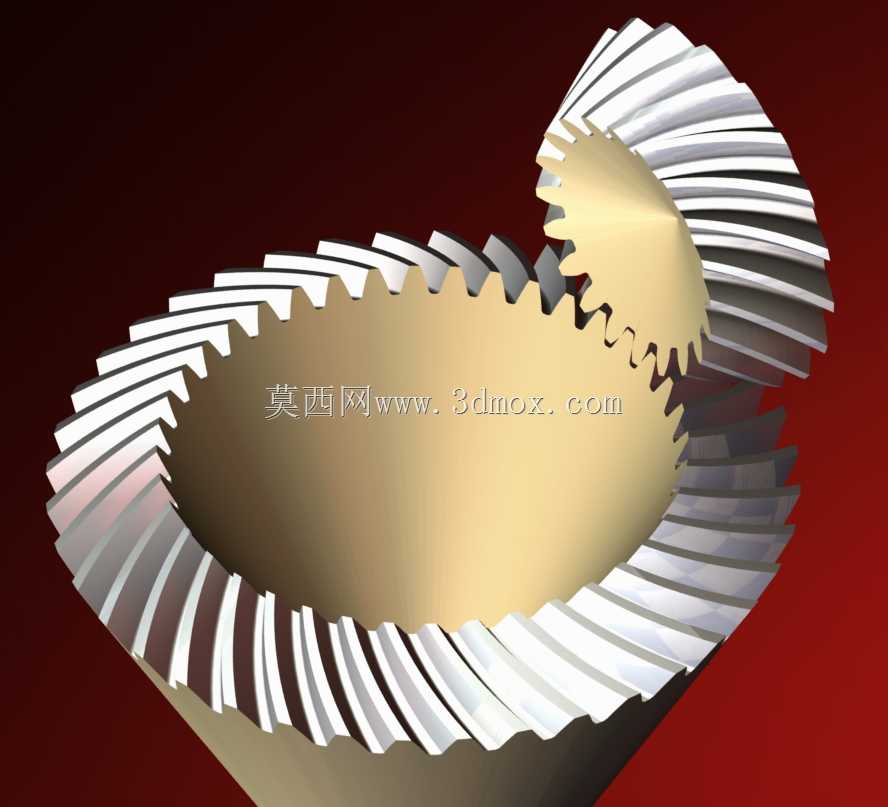

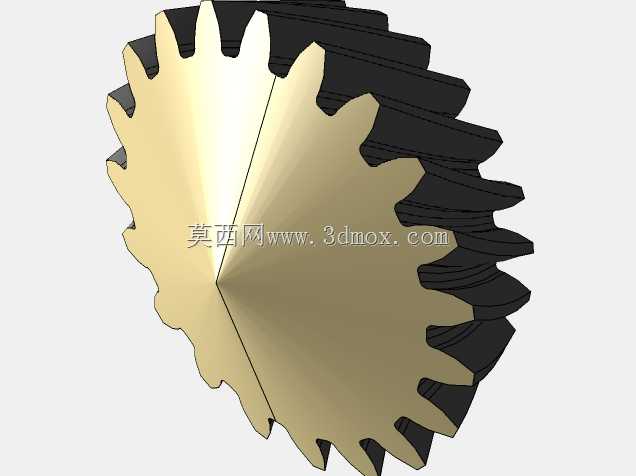

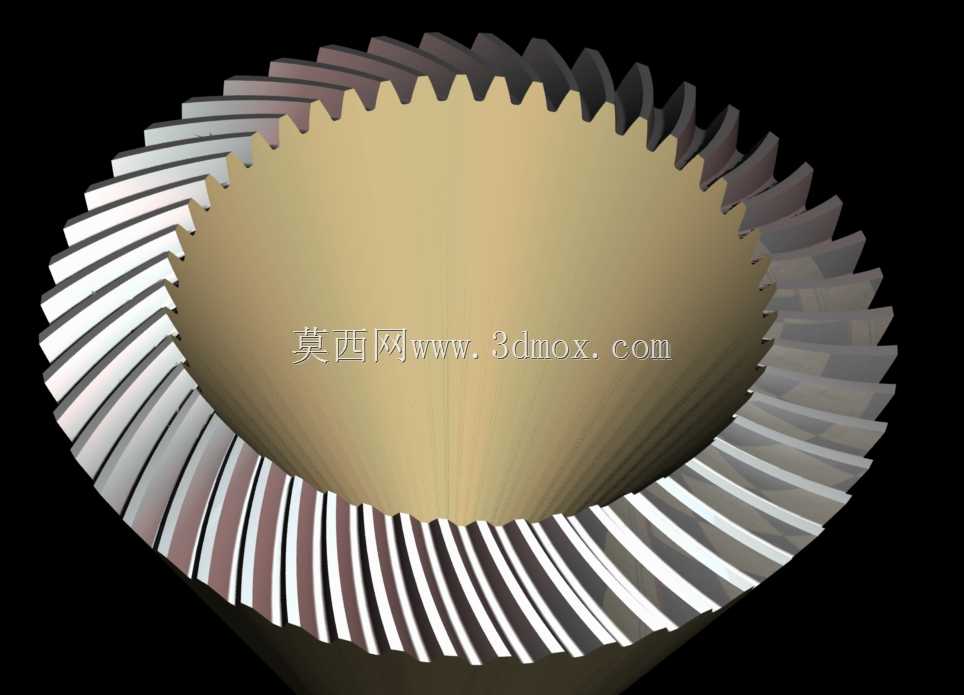

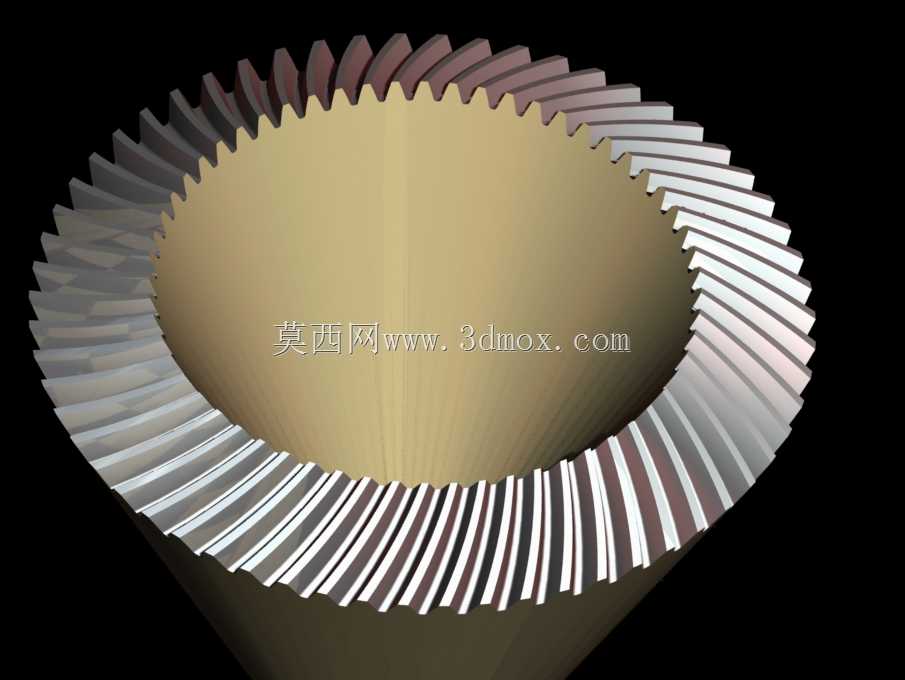

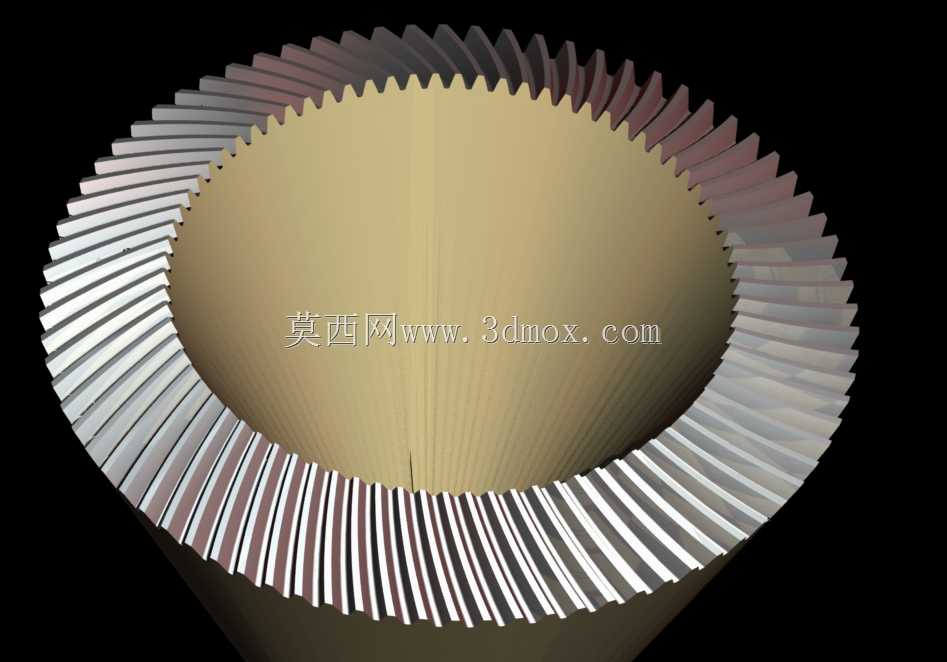

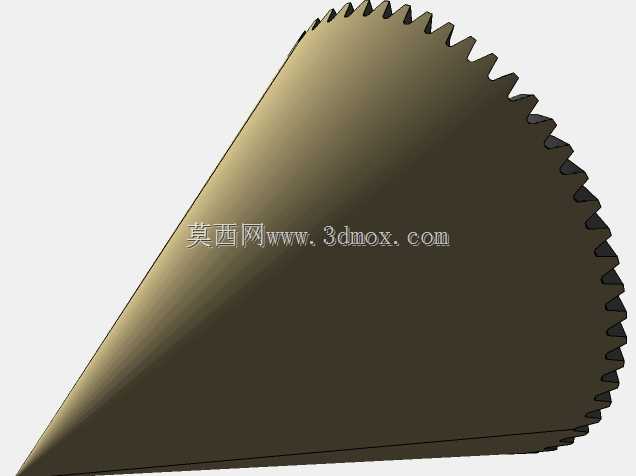

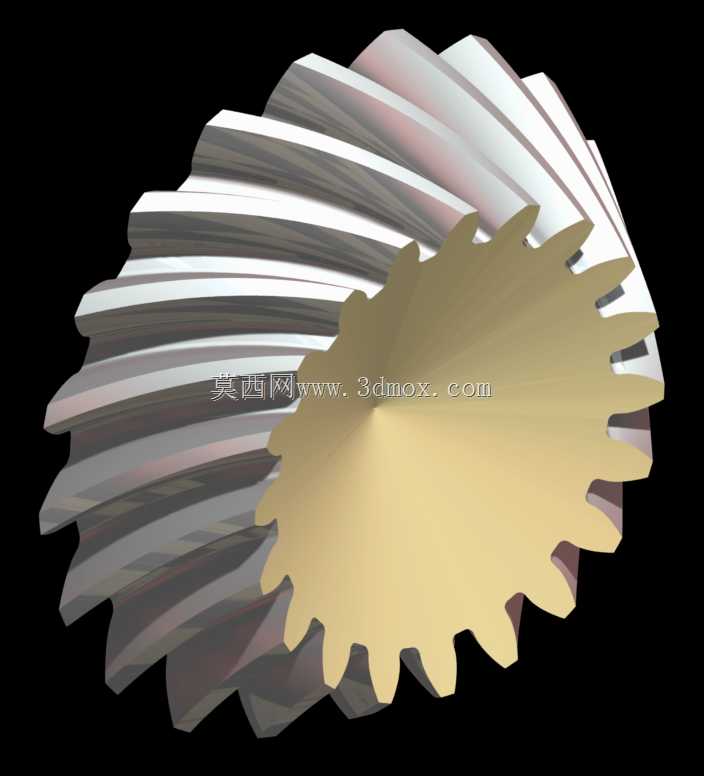

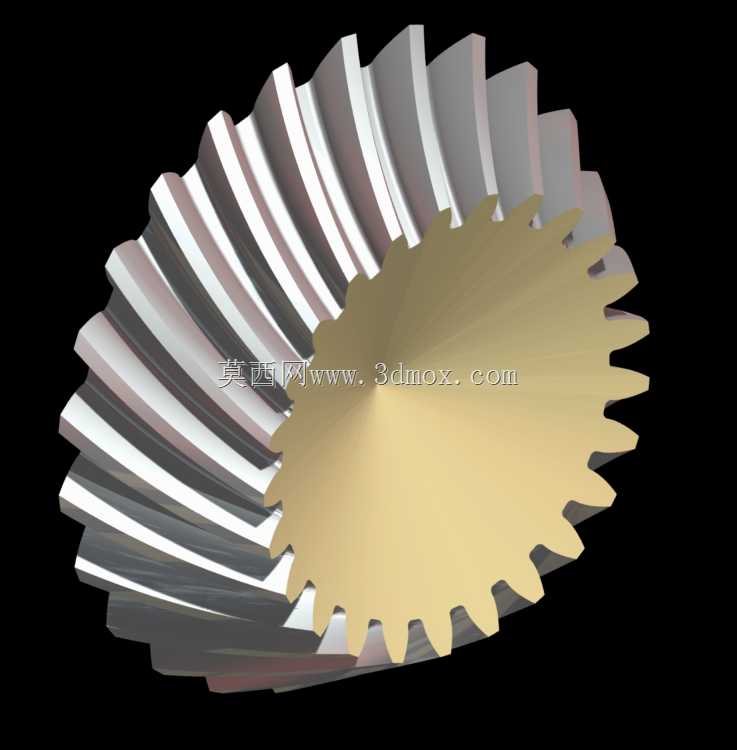

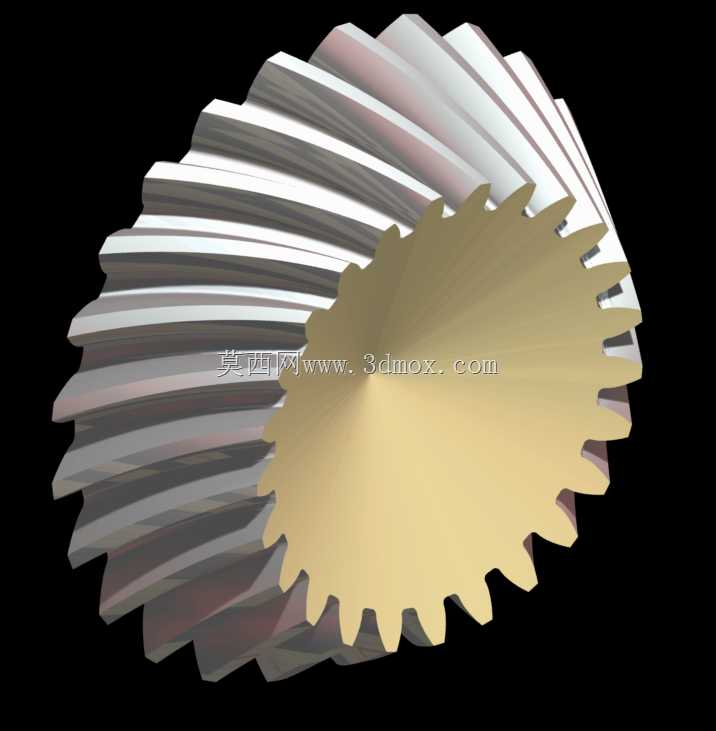

螺旋锥齿轮作为相交轴传动场景中的核心传动部件，广泛应用于汽车驱动桥差速器、矿山采掘设备减速单元、航空发动机辅机传动系统、重型机床进给机构等需要在交错或相交轴线间传递大扭矩、实现精准转速匹配的工业场景中，相较于直齿锥齿轮，其啮合过程为渐进式齿面接触，传动冲击小、承载能力强、运行噪音低，能够在高速重载工况下保持稳定的动力输出表现。本次设计的参数化螺旋锥齿轮采用阿基米德螺旋线作为齿廓螺旋路径生成基准，区别于常规格里森齿制的固定参数建模逻辑，整套结构支持通过调整核心参数快速生成不同齿数、不同旋向、不同模数的配对齿轮组，使用者可根据实际传动比需求，分别设定主动轮与从动轮的齿数参数，可覆盖常规工况下小齿轮12至28齿的常用选型区间，同时支持切换左侧螺旋、右侧螺旋的齿向设置，满足不同安装空间下的旋向匹配要求，避免传动过程中的轴向力方向与设备承载结构冲突。在设计思路上，建模过程优先保证配对齿轮的啮合侧隙均匀性，齿形轮廓基于渐开线生成逻辑做了适配性修正，规避了参数调整过程中出现的齿顶干涉、根切等常见啮合问题，不过需要注意的是，当前齿形为图形化示意结构，未做热处理变形补偿、齿面修形等工程化细节处理，暂不直接适用于实际工程项目的加工生产，可作为传动方案验证、结构布局演示、教学演示的数字化载体使用。从安装边界来看，齿轮采用标准锥面定位基准，背锥尺寸与安装端面的连接孔位可随模数、齿数参数联动调整，当选用较大模数参数时，齿长、齿顶圆直径、安装距尺寸会同步按比例放大，适配不同中心距的相交轴传动布局，配对齿轮的轴线交点与节锥顶点保持重合，确保传动比的精准性，使用者在调整参数后可通过重新生成特征完成结构更新，若出现特征生成失败的情况，可通过调整齿长参数、重置配对齿轮的齿数匹配关系来完成模型修复，快速得到符合自身布局需求的齿轮传动结构，大幅缩短传动方案的前期设计验证周期。
