立式液压钢丝成形冲压设备结构设计

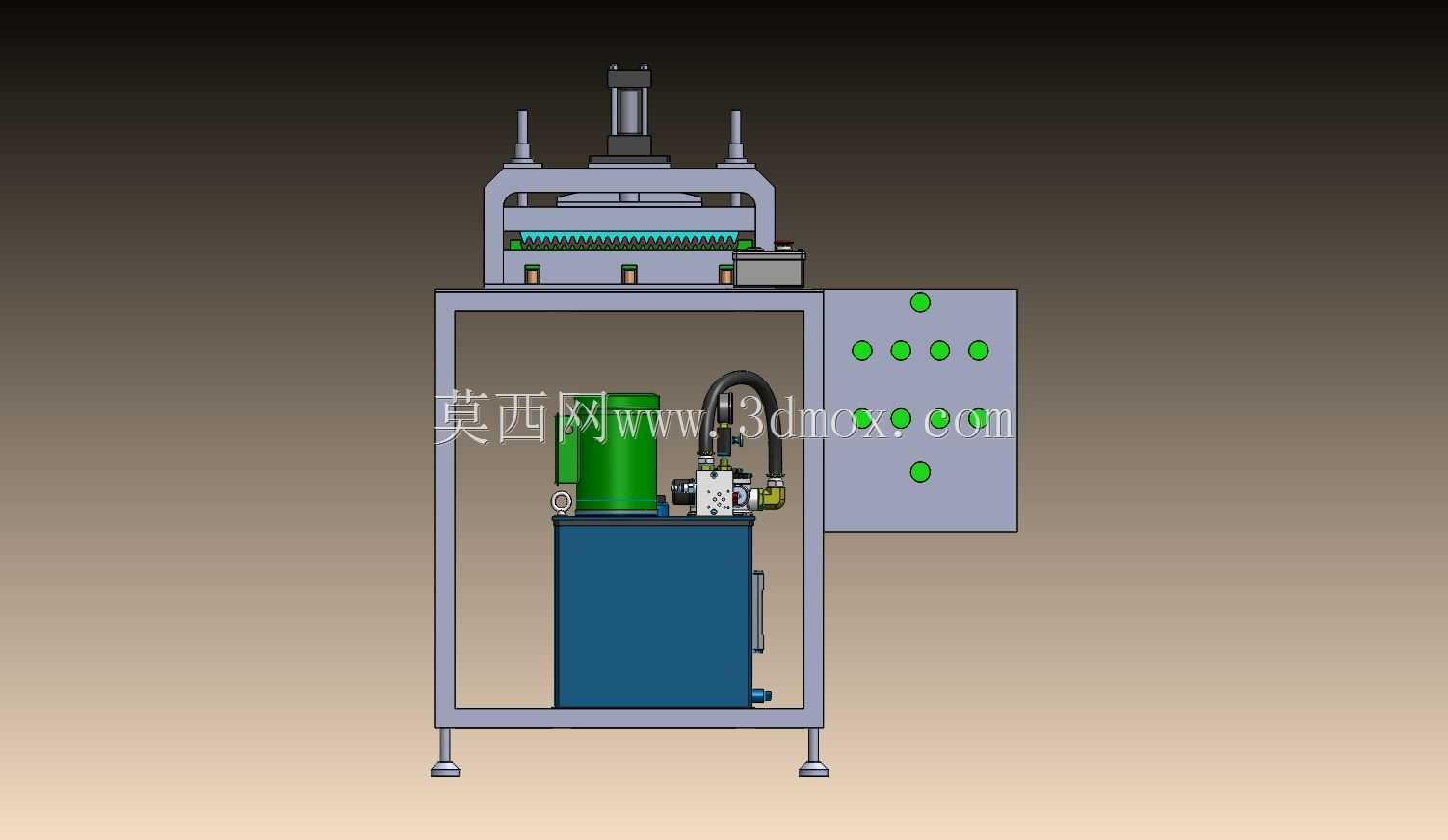

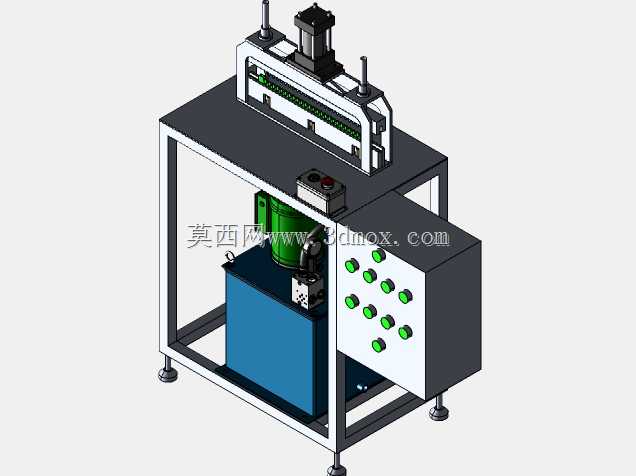

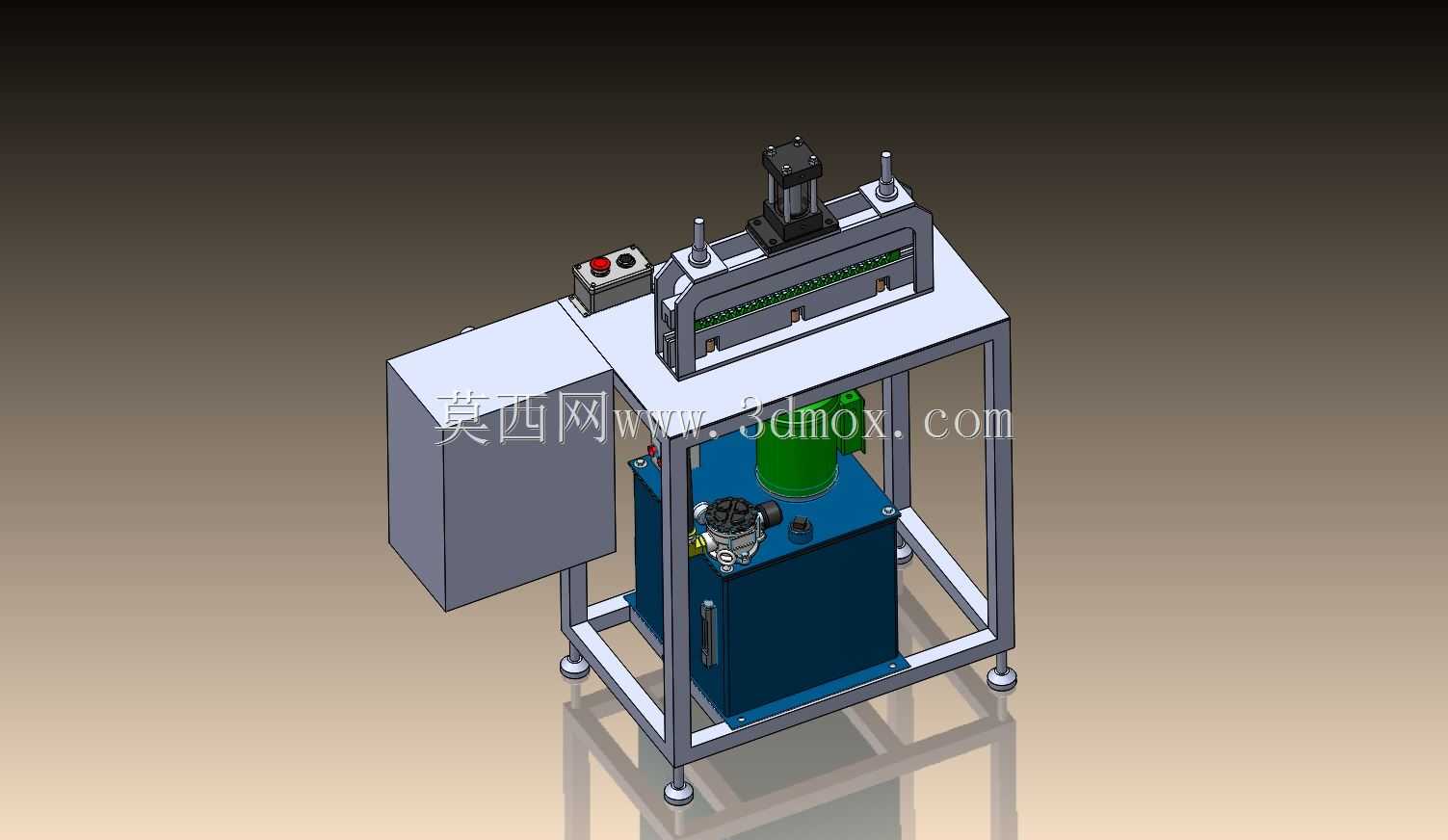

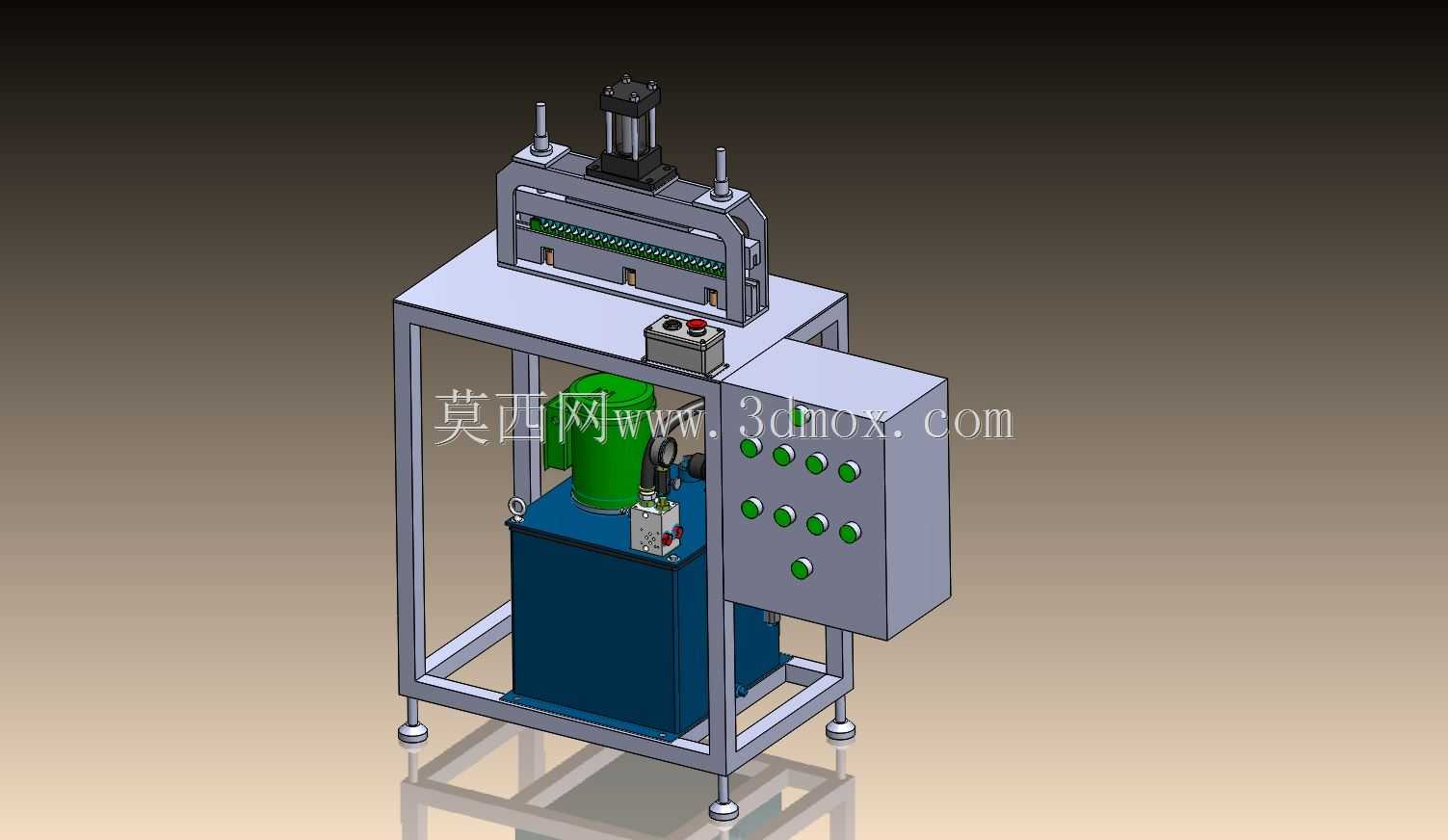

该款立式液压冲压设备主要面向五金制品、线材加工、小型金属件冲压成形的生产场景，可适配多工位连续冲压、单次压制成形等加工需求，尤其针对细直径钢丝的定形压型工序做了专属结构优化，能够在电子五金、日用五金、汽配小零件的批量生产环节承担核心压型作业，替代传统手动压合设备提升加工一致性与生产效率。设备整体采用立式框架式承载结构，底部设置可调式支撑脚座，可适配车间不同平整度的地面安装需求，整体安装边界紧凑，无需额外开挖地基，仅需平整硬化地面即可完成布设，占用车间横向空间较小，适合中小型加工车间的工位排布。设备上部为冲压执行单元，采用双导柱导向结构搭配液压驱动冲头，导向精度高，冲压过程中冲头运行平稳无偏摆，可保障钢丝压型的尺寸精度，避免冲切压型过程中出现毛刺、形变不均的问题；冲压工位下方设置配套成形模具安装位，可根据不同钢丝成形需求快速更换对应模具，适配不同规格、不同形状的钢丝零件加工。设备下部集成液压动力单元，将液压油箱、液压泵、控制阀组整合在框架内部空间，既缩减了设备整体占地尺寸，也能通过框架结构对动力部件形成防护，避免车间加工碎屑、灰尘落入动力单元影响运行寿命；侧边独立设置控制操作箱，箱体上布设多组控制按钮，可实现设备启动、停止、冲压行程调节、急停等操作，操作位高度符合人体工学设计，操作人员站立即可完成全部操作，无需过度俯身或抬手。整体设计思路围绕紧凑化、易维护、高适配性展开，框架采用标准型钢焊接后加工而成，结构刚性充足，可承受连续冲压的交变载荷，液压管路排布整齐，各连接点位预留维护操作空间，日常检修、滤芯更换、油液补充都可快速完成，无需拆解大量结构件；冲压行程可根据不同零件的压型深度做灵活调整，适配0.5mm到5mm直径范围内的钢丝类零件压型、冲切、压弯等多类工序，也可拓展用于薄金属片的小型冲压作业，适配多品种小批量的柔性生产需求。
