单向离合式滚珠轴承结构设计

这款单向离合滚珠轴承主要应用于需要限制旋转方向、传递单向转矩的机械传动场景，常见于轻工机械输送线的止逆机构、电动工具的动力输出端、纺织机械的卷绕机构、自行车飞轮组件以及小型减速机的输入输出端，能够在设备运行过程中实现单向传动、反向锁止的核心功能，避免传动系统因反向回转造成的机构卡滞、物料倒送、动力反转损伤驱动部件等问题，是定向传动场景中不可或缺的基础传动零件。

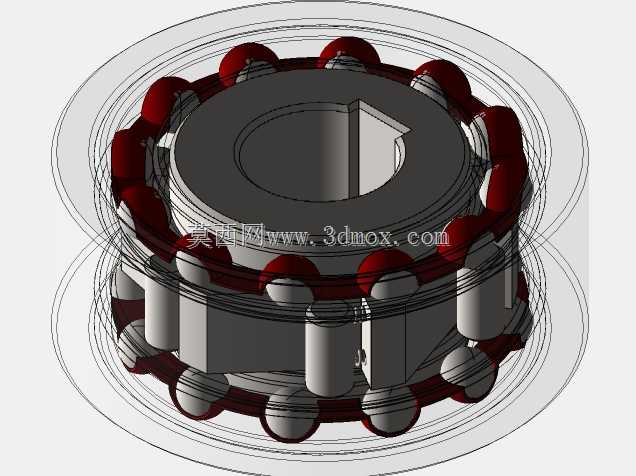

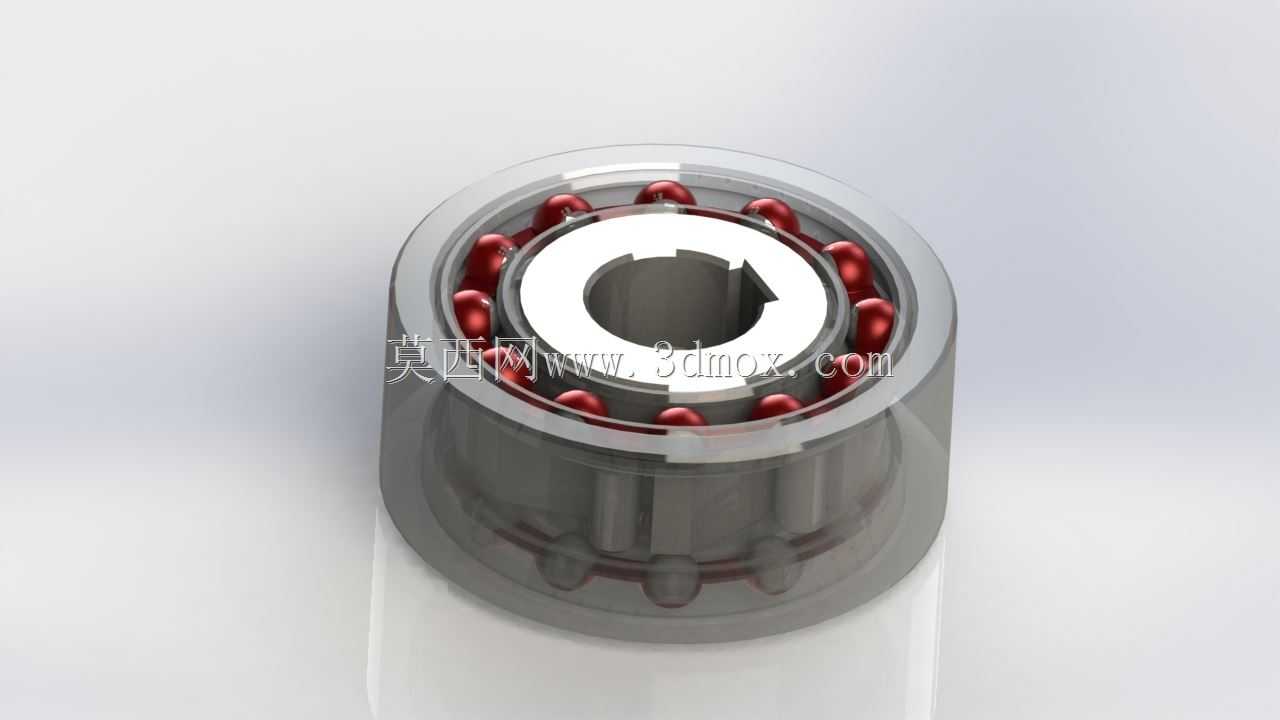

从功能特性来看，该轴承整合了普通滚珠轴承的径向承载能力与单向离合器的逆止功能，无需额外搭配独立的止逆机构即可完成支撑旋转轴、承受径向载荷、限制反向转动的多重作用，有效缩减了传动机构的整体安装空间，降低了装配复杂度。轴承内部采用双排滚动体布局，外层排布的球形滚珠主要承担径向支撑作用，保证轴系旋转过程中的同轴度与运转平顺性，降低转动过程中的摩擦阻力；内层搭配的柱形锁止构件配合内外圈的特殊型面，在轴系沿设定方向旋转时，柱体处于释放位置，内外圈可相对顺畅转动，当出现反向回转趋势时，柱体在摩擦力作用下卡入内外圈的楔形间隙内，瞬间完成锁止，阻断反向转动的传递，锁止响应速度快，承载转矩能力强，可适配中低速、中等载荷的单向传动工况。

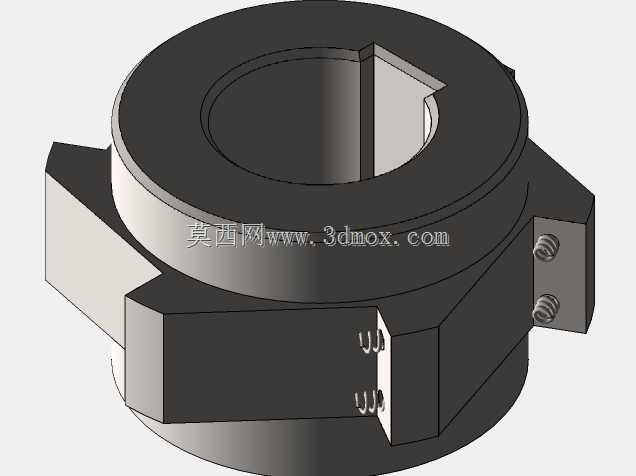

在设计思路上，这款轴承优先兼顾了承载能力与逆止可靠性，内外圈均采用适配滚动体的滚道型面设计，保证滚动体与滚道的接触应力处于合理区间，延长零件的疲劳使用寿命；保持架采用分段式结构，分别对球形滚珠与锁止柱体进行独立定位，避免不同功能的滚动体在运转过程中发生干涉，同时预留了充足的润滑脂存储空间，可在长期运转过程中持续为接触摩擦面提供润滑，降低磨损速率。轴承的外直径设定为100mm，安装时可直接适配对应内径的轴承座孔，内圈的键槽结构可与带键的传动轴直接配合，无需额外加工连接结构，安装边界清晰，可直接替换同尺寸的普通径向轴承完成单向传动功能的升级，不需要对原有安装位进行大规模改造，适配性较强。在实际应用中，该类轴承能够有效简化传动链路的结构设计，减少零部件数量，降低设备的整体故障率，尤其适合对安装空间有严格限制、需要集成止逆功能的传动部位，运转过程中噪音低，逆止冲击小，能够长期稳定维持单向传动的性能表现。
