工业用热水清洗油泵集成装置

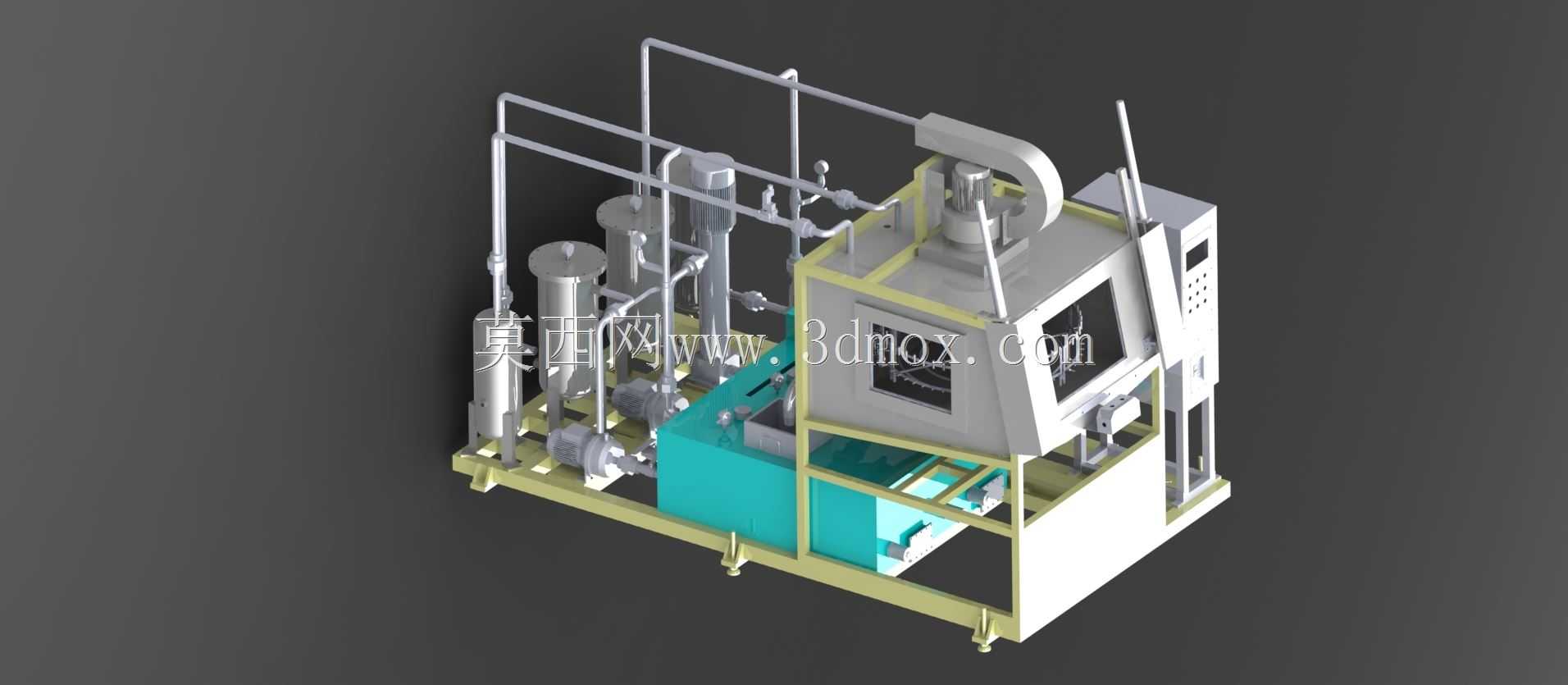

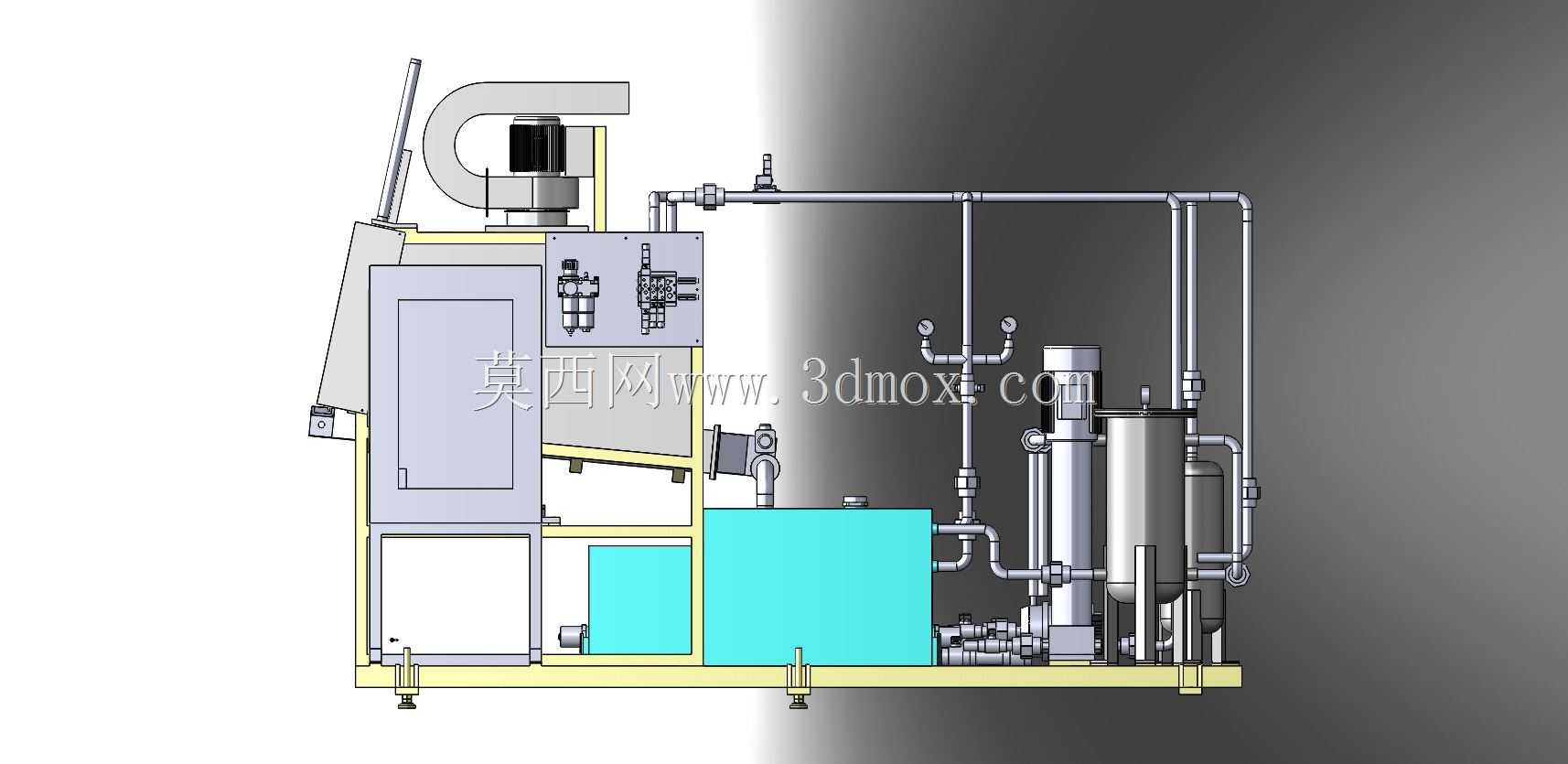

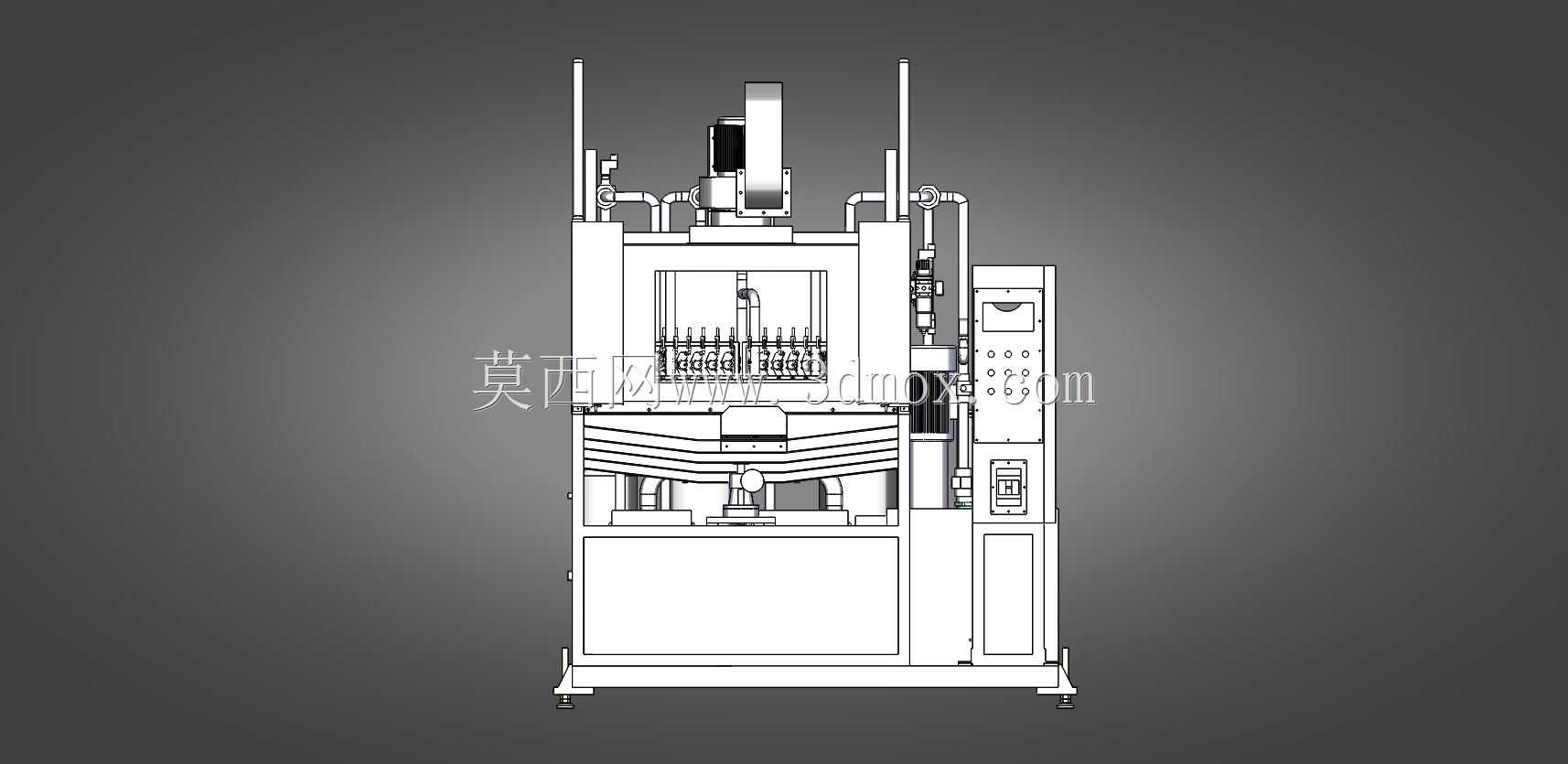

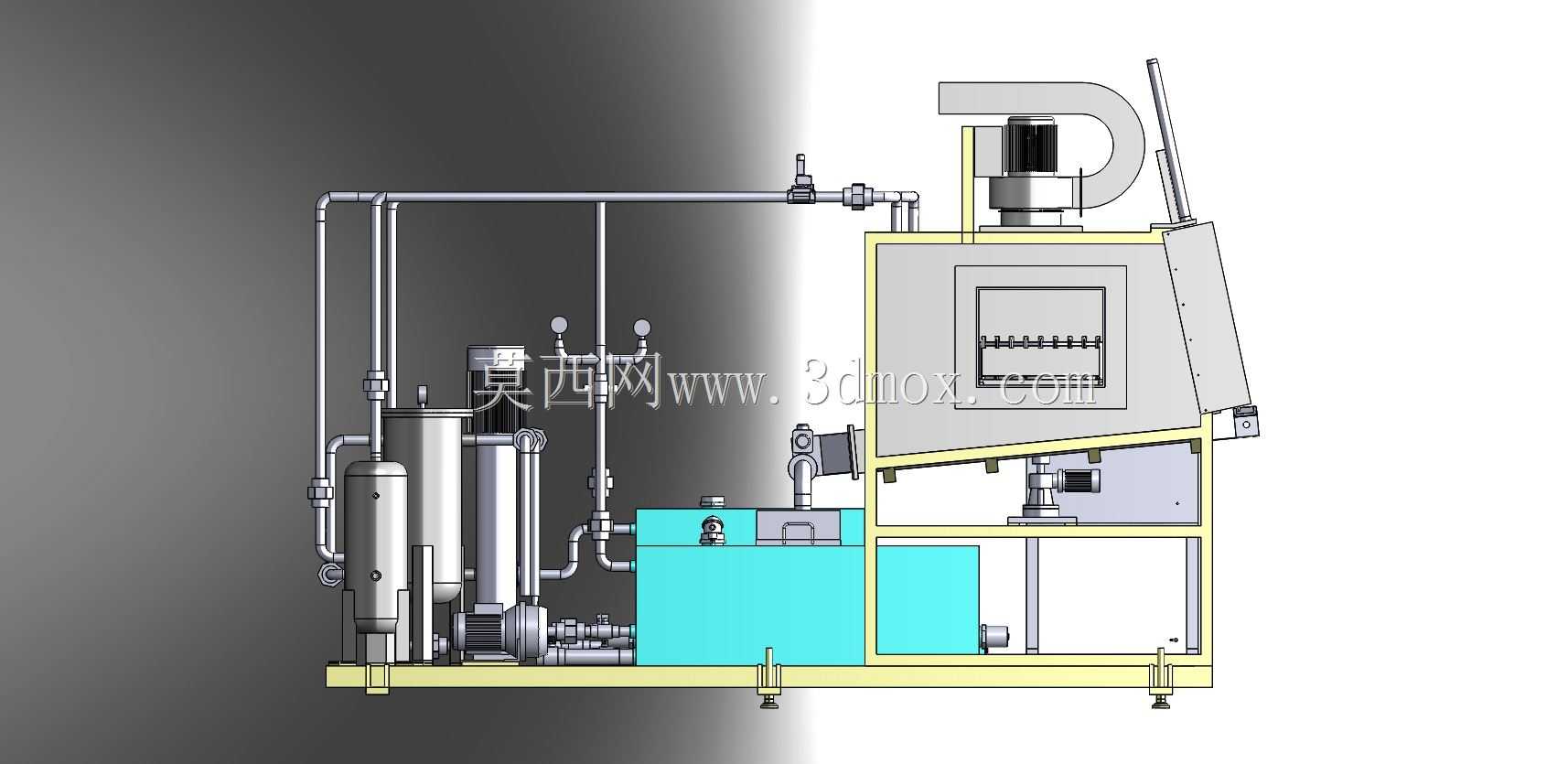

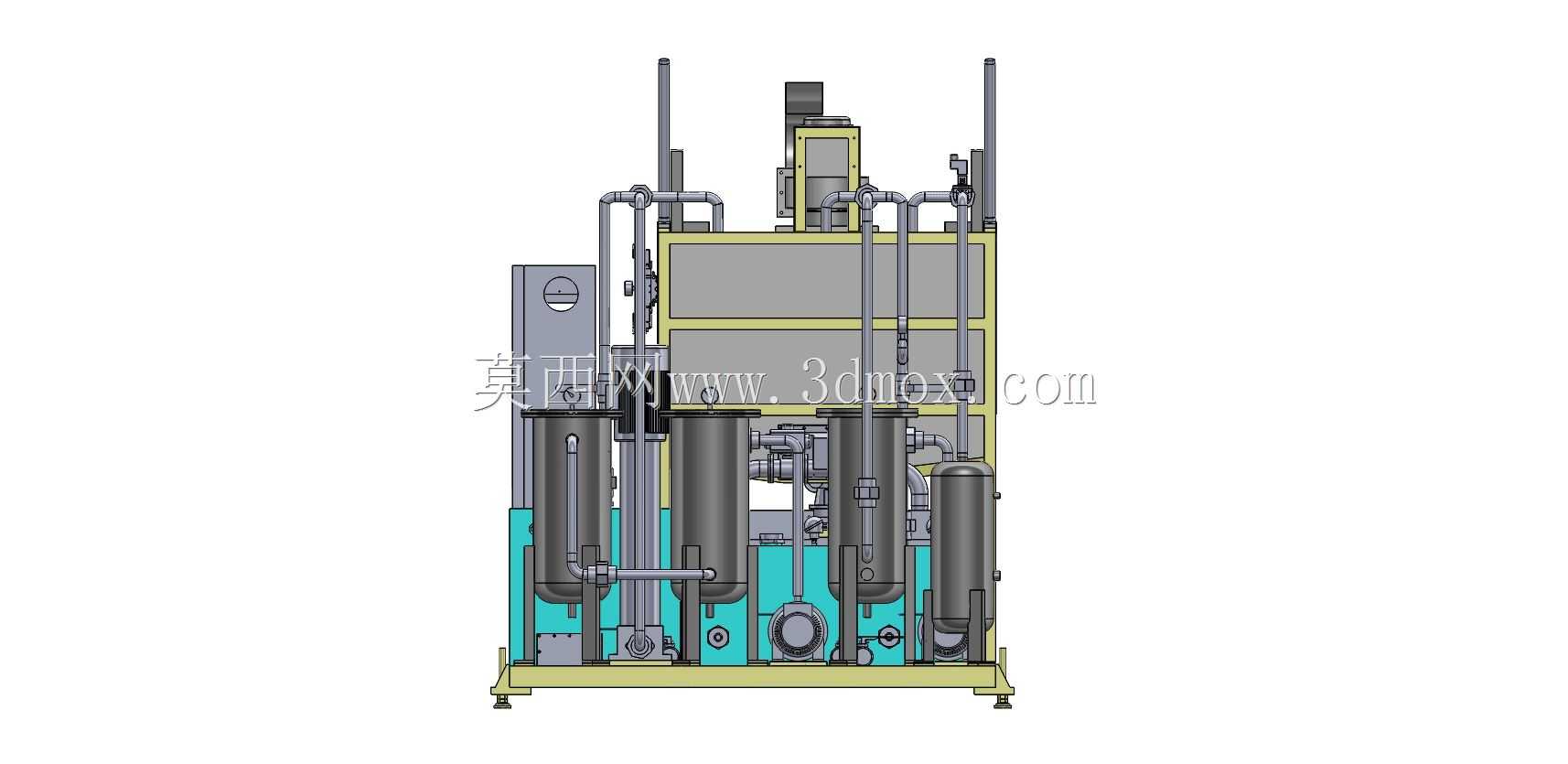

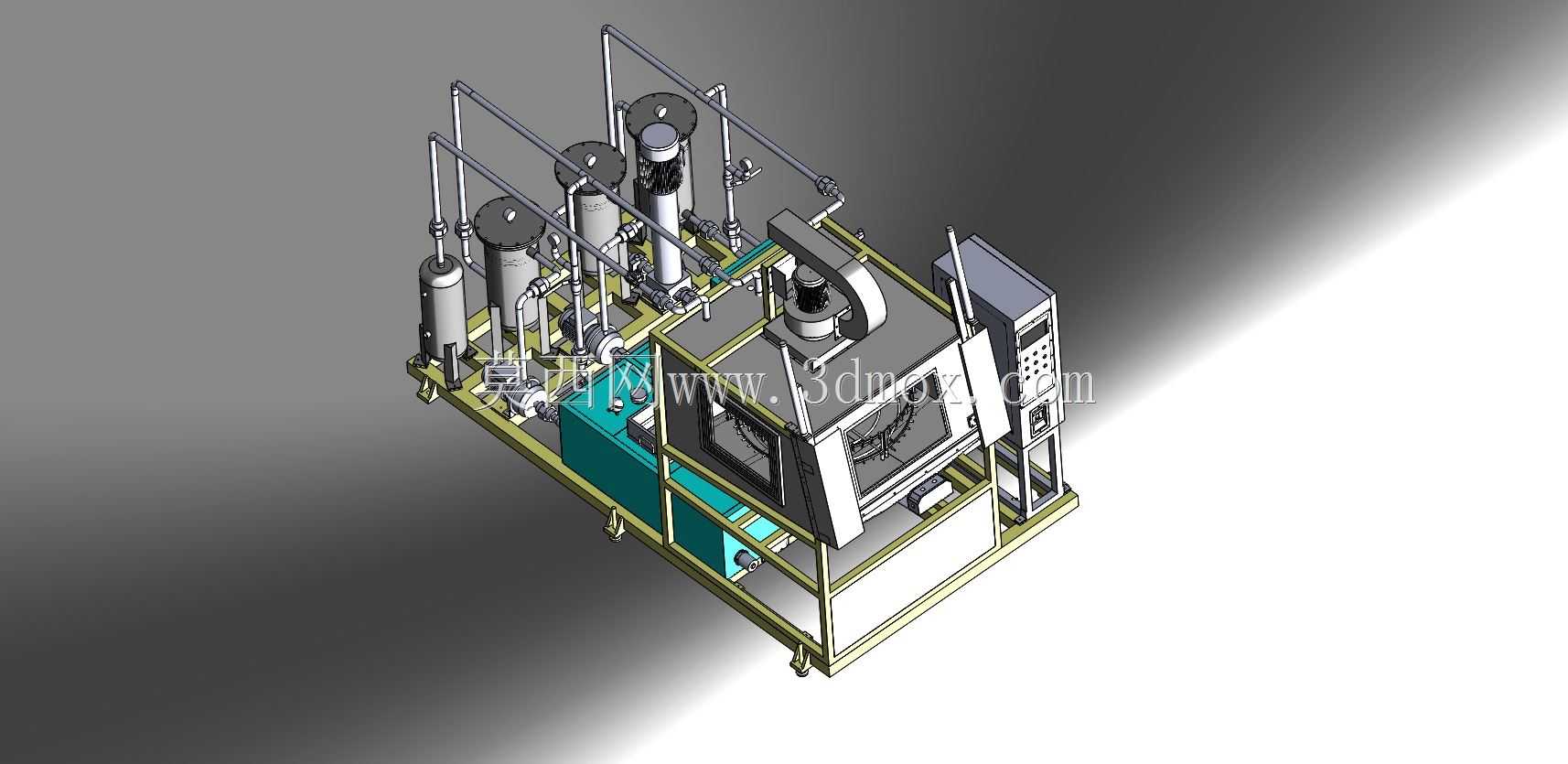

该装置主要面向工业零部件清洗、机加工件除油、维保件油污清理场景，可在机械加工车间、设备维保站点、零部件预处理工段中独立部署使用，核心用途是通过加热后的清洗介质对附着油污、切削液残留、金属碎屑的工业工件进行循环喷淋清洗，替代传统人工擦洗作业，大幅提升重油污工件的清洁效率与清洁一致性。设备整体采用撬装式集成设计思路，将清洗作业所需的介质存储、加热输送、过滤净化、喷淋执行、电气控制等功能模块全部整合在统一的焊接机架上，无需现场拆分组装，就位后仅需接通电源与补充清洗介质即可投入使用，大幅降低现场安装调试的工作量。从结构布局来看，机架采用型钢焊接成型，底部设置可调支撑脚，可适配车间不平整地面的安装需求，整体安装边界控制在紧凑的占地范围内，可灵活放置在车间流水线旁或是独立清洗工位，无需占用过大的生产场地。机架左侧区域集成了多级过滤组件与输送泵组，过滤组件采用立式罐体结构，可逐级拦截清洗过程中从工件上冲刷下来的金属碎屑、油泥杂质，避免杂质堵塞喷淋管路或是磨损输送泵体，输送泵组采用防爆适配结构，可稳定输送加热后的清洗介质，保证喷淋压力稳定在工艺要求区间。机架中部与右侧为核心清洗舱体，舱体采用密封式结构设计，正面设置带观察窗的密封舱门，作业时可关闭舱门避免清洗介质飞溅，观察窗可随时查看内部清洗状态，舱体顶部集成了介质加热与循环管路，管路采用标准化管件连接，布局走向规整，既方便后期维护检修时拆装，也能减少管路弯折带来的压力损失。舱体侧方集成了电气控制箱，操作面板朝向操作人员站位方向，可直接设置清洗温度、清洗时长、喷淋压力等参数，操作逻辑贴合一线作业人员的使用习惯。设备底部设置介质收集槽，清洗后的介质可通过回流管路回到存储区域，经过滤后再次循环使用，有效降低清洗介质的消耗，减少废液排放。整体设计充分考虑了工业场景下的耐用性需求，所有与介质接触的部件均采用防腐蚀材质，机架表面做防锈喷涂处理，可长期在潮湿、带油污的车间环境中稳定运行，同时各功能模块预留了维护操作空间，日常更换滤芯、检修泵组、清理舱内杂物时无需大范围拆解设备，可有效降低后期运维的时间成本。
