汽车传动系统离合器总成结构设计

离合器总成作为汽车手动挡传动系统的核心部件，布置于发动机飞轮与手动变速器输入轴之间，是衔接动力输出端与传动负载端的关键枢纽，在整车动力传递链路中承担着不可替代的作用。在日常车辆行驶场景中，离合器总成需要频繁响应驾驶员的踏板操作，实现动力的平顺接合与快速切断：当车辆起步时，离合器通过摩擦副的渐进式贴合，让发动机输出的扭矩平缓传递至变速器，避免传动系统受到刚性冲击，保证车辆平稳起步；在行驶过程中切换挡位时，离合器快速切断动力输入，让变速器内部啮合齿轮副的转速快速同步，减少换挡打齿风险，提升换挡平顺性；当车辆遇到突发重载、传动系统负载超过摩擦副最大静摩擦阈值时，离合器会主动产生打滑，避免发动机、变速器、传动轴等核心部件因过载出现结构损坏，起到过载保护的作用。

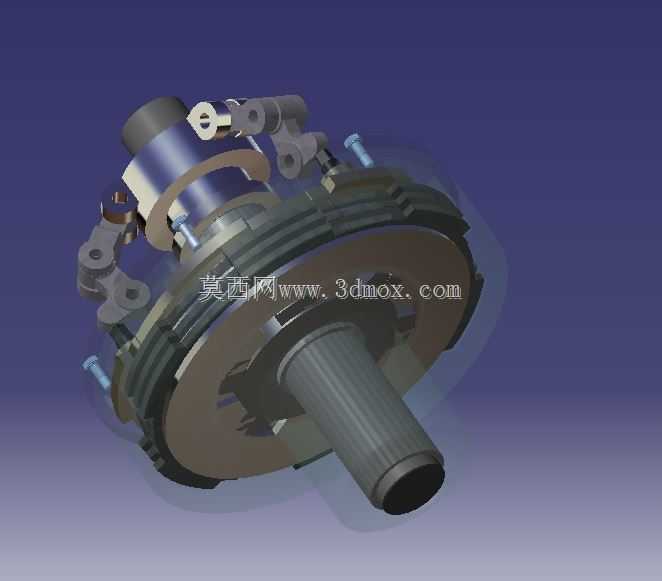

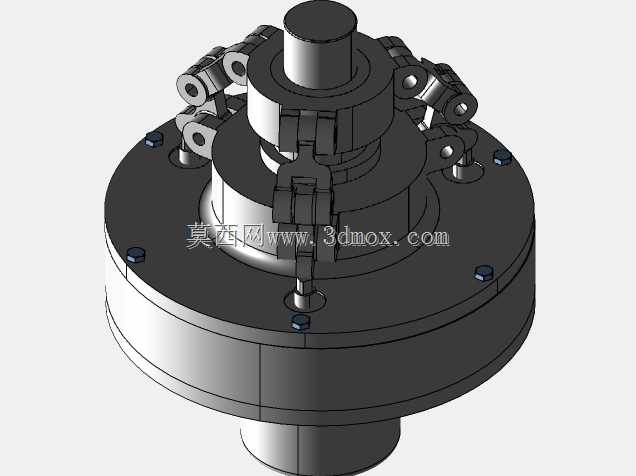

这款离合器总成采用膜片弹簧作为压紧元件，相比传统螺旋弹簧离合器，整体轴向尺寸更紧凑，压紧力分布更均匀，踏板操纵力更小，长期使用后压紧力衰减幅度更低，能有效降低驾驶员的操作疲劳。总成核心结构包含主动部分、从动部分、压紧机构与操纵机构四个模块：主动部分与发动机飞轮刚性连接，随发动机曲轴同步旋转；从动部分集成带扭转减振器的从动盘，通过花键与变速器输入轴配合，可沿轴向小幅滑动，摩擦片采用高耐磨复合材料，兼顾摩擦系数稳定性与耐热衰减性能；压紧机构依靠膜片弹簧的弹性形变提供持续压紧力，保证动力传递过程中摩擦副不出现打滑；操纵机构包含分离拨叉、分离轴承、分离杠杆等部件，可将踏板的机械推力转化为膜片弹簧的分离位移，实现动力切断。

从安装边界来看，该总成轴向安装长度适配主流横置前驱手动变速器的输入轴伸出长度，径向安装尺寸匹配常见1.6L-2.0L排量乘用车的飞轮壳内腔空间，从动盘花键参数符合通用变速器输入轴的花键标准，安装时无需额外改动飞轮壳体或变速器端的连接结构，可直接完成适配装配。设计过程中重点优化了摩擦片的散热通道，在压盘与飞轮表面设置了径向通风沟槽，车辆行驶时的迎面气流可顺着沟槽带走摩擦产生的热量，避免长时间半联动状态下摩擦片过热烧蚀；同时对分离轴承的润滑结构做了密封优化，减少日常使用中的维护需求，提升总成的整体使用寿命。从动盘内置的多级扭转减振弹簧，可有效过滤发动机运转时产生的扭转振动，降低传动系统的共振风险，提升整车行驶的NVH表现。
