剖分式铸铁齿轮传动箱体三维结构

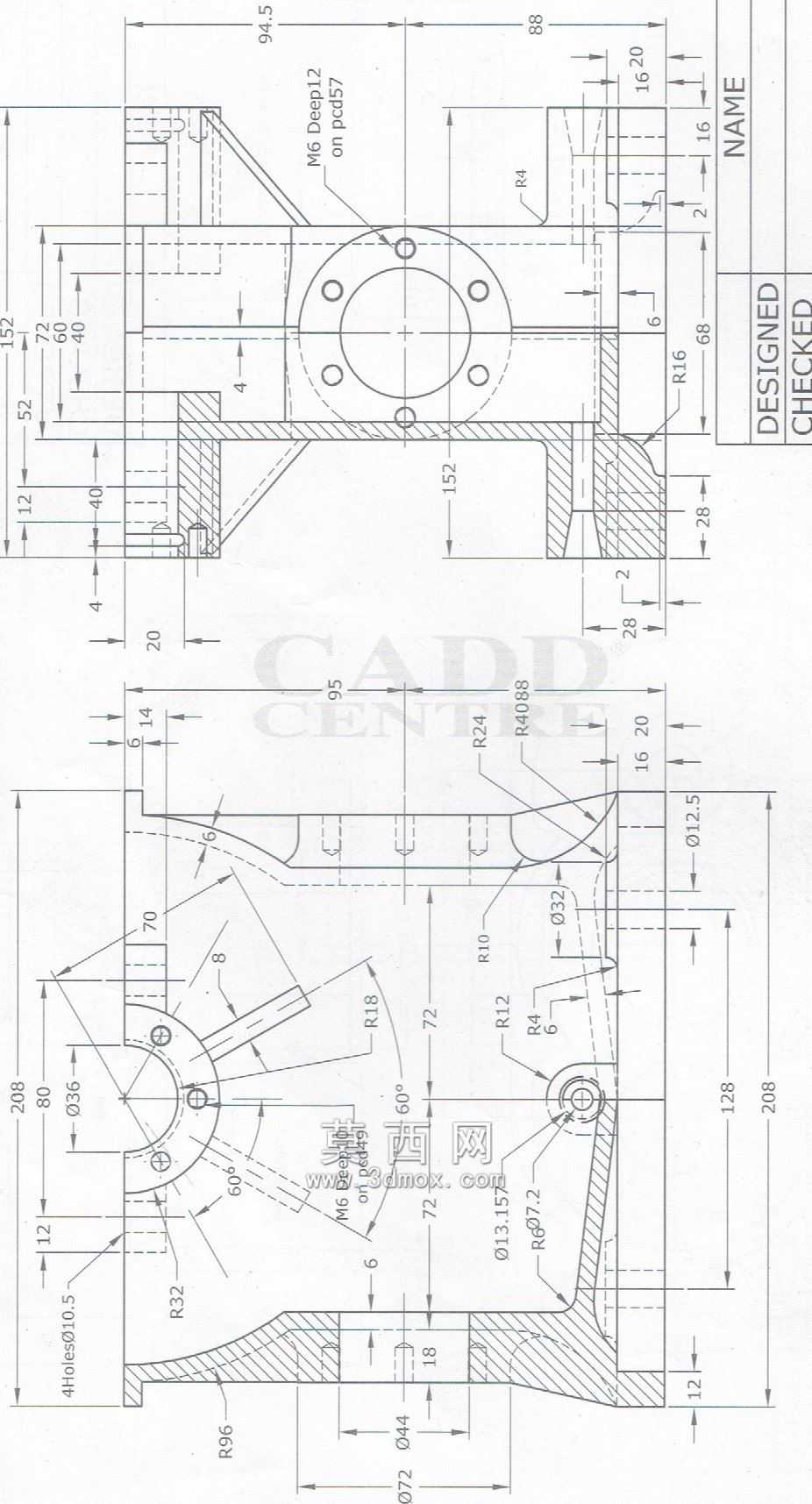

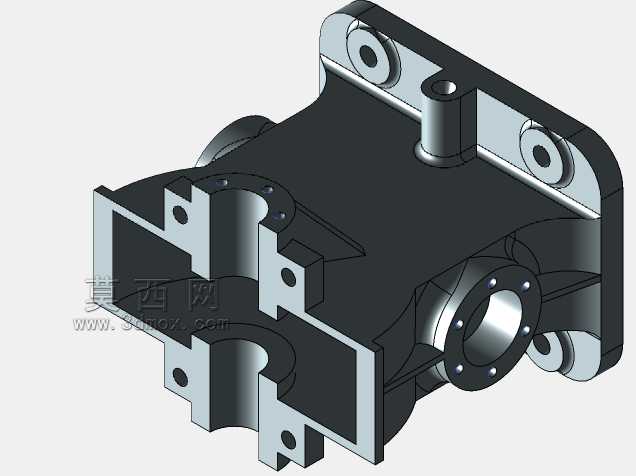

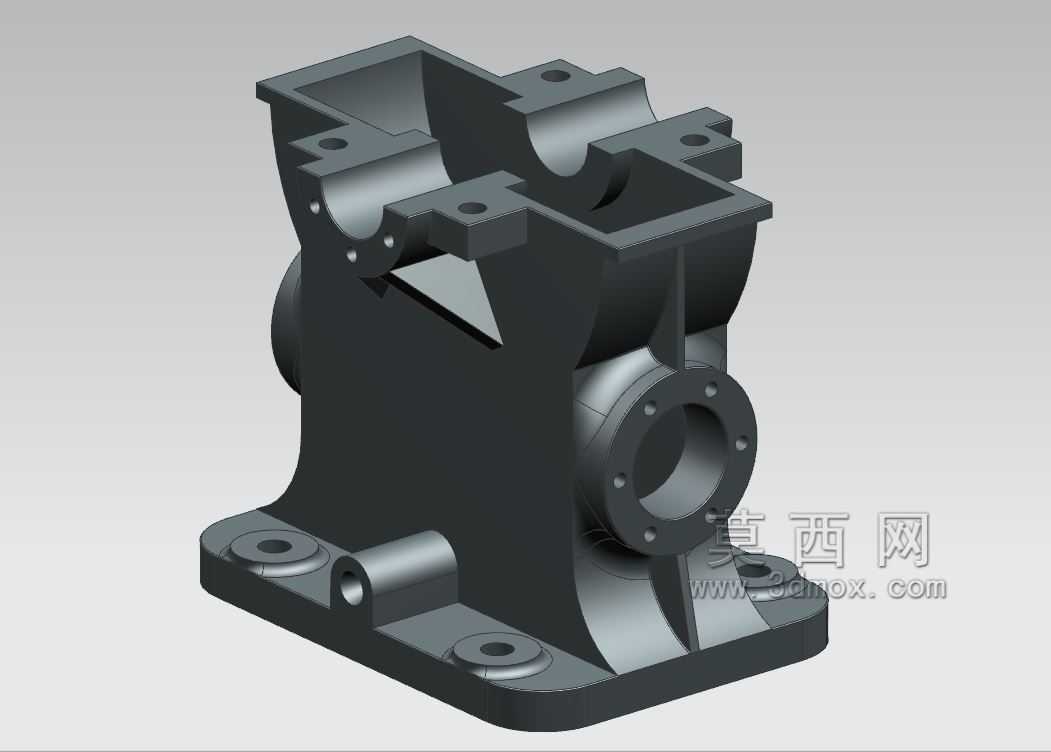

　　这类剖分式齿轮箱体是闭式齿轮传动系统的核心承载构件，常见于中小功率的工业减速传动单元、轻工生产线输送驱动端、小型机床进给传动箱以及农用机械的动力传递模块中，区别于一体式焊接箱体，剖分结构的设计核心是为了适配多级齿轮轴系的装配与后期检修需求，无需将整根轴系从箱体一端穿入，可先将装配好轴承、齿轮的轴组件放置在下箱体的轴承座槽内，再扣合上箱体完成定位紧固，大幅降低装配难度与后期维护的拆解工作量。从结构细节来看，箱体底部设计有带安装沉孔的一体式安装底座，四个沉孔均匀分布在底座法兰的四个角位，沉孔深度适配常规内六角圆柱头螺栓的头部埋入需求，安装后螺栓头部不会突出底座平面，保证箱体与安装机架的面接触贴合度，

　　避免因接触面存在间隙导致运行时产生振动偏移；底座与箱体主体之间设置有渐变式加强筋，筋板从底座平面平滑过渡到箱体侧壁，既可以减少铸造时的应力集中，也能提升箱体整体的抗扭刚度，抵消齿轮啮合时产生的径向力与轴向力带来的壳体变形。箱体上部的剖分面加工有定位销孔与螺栓连接孔，销孔采用圆锥销定位设计，保证上下箱体合箱时的同轴度精度，避免轴承座孔出现错位导致轴系运转卡滞；剖分面处设计有密封槽，可嵌入耐油橡胶密封条，防止箱体内的齿轮润滑油从合箱缝隙渗漏，同时阻挡外部粉尘、切削液等杂质进入箱体内部污染润滑介质。箱体侧壁预留的圆形法兰孔是输入或输出轴的伸出端，法兰端面上的螺纹孔用于安装轴承端盖，端盖可调整轴承的轴向游隙，同时对轴伸处进行密封；

　　箱体侧面的小型凸台结构是油位观察孔或者放油螺塞的安装位，日常运维时可通过油位孔观察箱体内润滑油的液位高度，及时补充或更换润滑油，底部的倾斜面设计可让箱体内的旧油在更换时完全排空，避免残留的旧油杂质磨损齿轮啮合面。设计这类箱体时，首先要根据内部排布的齿轮副中心距确定各轴承座孔的位置精度，轴承座孔的同轴度、圆柱度公差直接影响轴系的运转精度，若公差过大，会导致轴承偏载，缩短轴承使用寿命，同时增大齿轮啮合的噪声；箱体的壁厚设计需要兼顾铸造工艺性与结构强度，壁厚过薄容易出现铸造浇不足、冷隔等缺陷，壁厚过厚则会增加整体重量与材料成本，通常这类中小功率齿轮箱的箱体壁厚在8-12mm区间，轴承座位置的壁厚会做局部加厚处理，承受轴系传递的载荷。

　　安装边界方面，底座的安装孔中心距需要适配常用的安装机架标准尺寸，轴伸端的法兰尺寸要匹配对应规格的联轴器或者带轮的安装空间，避免安装时出现干涉；箱体上部的吊环孔（图中未完全显示但这类箱体常规配置）需要满足整箱吊装的强度要求，吊装时的重心要与吊点位置匹配，防止吊装过程中箱体倾斜磕碰轴伸端。实际应用中，这类箱体的内腔会设计有回油槽，齿轮运转时飞溅的润滑油会顺着回油槽流回箱体底部的油池，避免润滑油在轴伸端密封处堆积造成渗漏；箱体的内腔边角处会做圆角过渡，减少铸造时的应力集中，同时避免润滑油在边角处形成积油死角。在三维建模过程中，这类箱体需要重点处理拔模斜度与铸造圆角，所有垂直于分型面的外壁都要设置1-3度的拔模斜度，方便铸造时起模，内壁的拔模斜度要略大于外壁，防止砂型脱模时掉砂；所有的锐边都要倒圆角处理，既符合铸造工艺要求，也能减少应力集中点，避免箱体在承受交变载荷时出现裂纹。
