重型起重作业用吊钩滑轮组装配结构

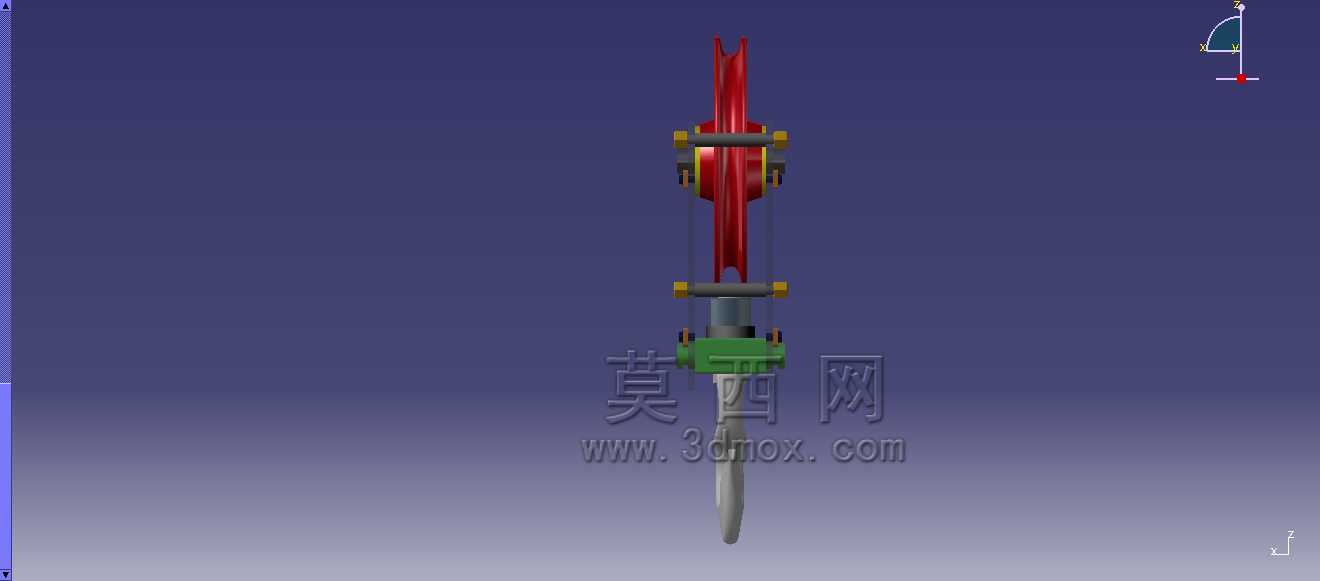

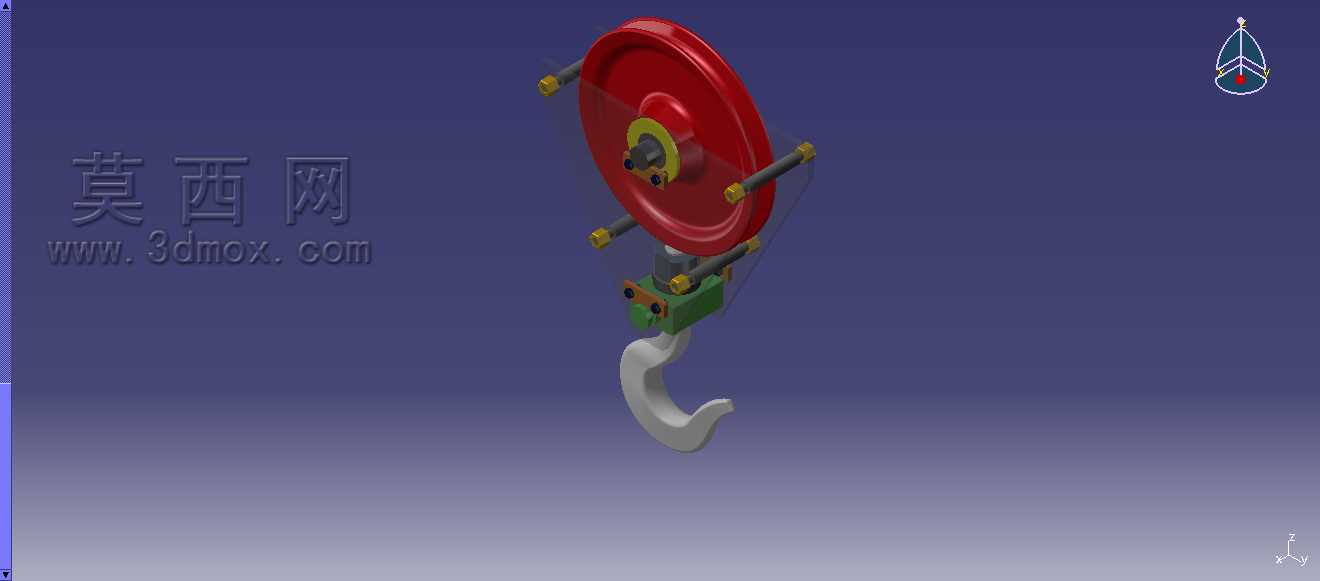

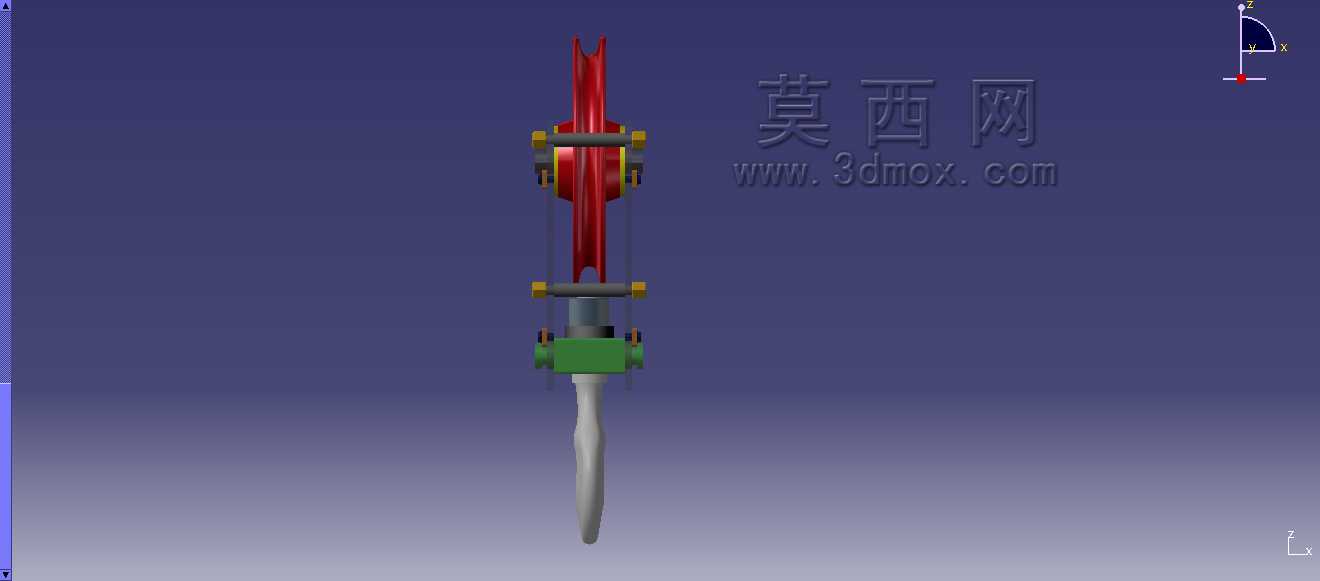

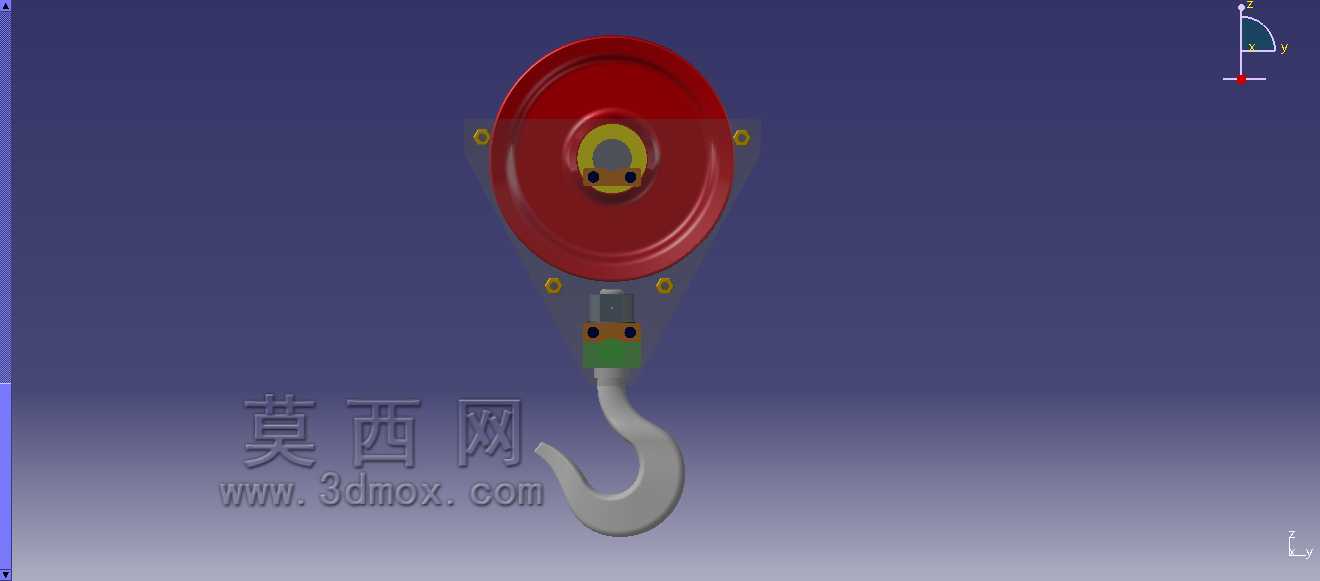

　　在港口散货装卸、重型装备制造车间吊装、建筑工地大型构件转运、冶金车间高温物料吊运这类场景里，吊钩总成是直接承载吊重、连接起升钢丝绳与被吊物的核心受力部件，整套结构的可靠性直接决定起重作业的安全边界，不存在任何容错空间。这套吊钩装配采用滑轮组倍率匹配设计，上部的大直径滑轮直接卡装在两侧夹板的滑轮轴上，滑轮绳槽的曲率半径严格匹配常用起重钢丝绳的直径公差，避免钢丝绳在收放过程中出现硬弯折、挤压断丝的问题，滑轮轴两端通过锁紧螺栓与两侧夹板刚性固定，螺栓预紧力按照重型起重载荷的1.5倍安全系数核算，防止作业过程中轴体窜动脱出。下部的吊钩钩体通过推力轴承与中部的横梁连接，能够在吊重状态下实现360度水平回转，方便作业人员调整被吊物的朝向，

　　不需要额外撬动重物调整方位，适配不同吊装姿态的对位需求，钩体的弯曲段截面采用渐变圆弧设计，应力集中系数控制在许用范围内，避免长期交变载荷下出现疲劳裂纹。两侧的夹板除了固定滑轮轴与吊钩横梁之外，还预留了钢丝绳防脱挡杆的安装孔位，挡杆穿装在夹板对应孔位后，能够封闭滑轮绳槽的外侧开口，防止钢丝绳在松弛状态下从绳槽中脱出引发卡绳、脱槽故障。整套结构的安装边界需要匹配对应吨位起重机的起升机构钢丝绳穿绕倍率，滑轮的外径尺寸决定了最小起升高度的预留空间，夹板外侧的宽度尺寸需要与起重机小车上的吊钩防摆导轨间隙匹配，避免起升过程中吊钩出现大幅横向摆动。设计过程中优先考虑受力路径的直线传递，钢丝绳的拉力通过滑轮轴传递到两侧夹板，

　　再通过夹板下部的连接横梁传递到吊钩钩体，整个传力路径没有额外的弯折受力点，所有连接销轴都采用带防松开口销的锁紧结构，避免长期震动下紧固件松动。在实际作业场景中，这套吊钩总成可以适配不同吨位的桥式起重机、门式起重机、履带吊的起升端，当需要调整起升倍率时，只需要增减滑轮数量、调整夹板间距即可适配，不需要重新设计整套吊钩的连接结构。钩头的开口尺寸按照常规吊装索具的卸扣直径匹配设计，能够直接挂装标准规格的弓形卸扣、环形吊装带，不需要额外加装过渡连接件，减少吊重的附加高度。滑轮的轮毂部位加装了自润滑滑动轴承，不需要频繁加注润滑脂即可保证滑轮在重载下灵活转动，减少钢丝绳与滑轮槽的滑动摩擦，延长钢丝绳的使用寿命。

　　中部的吊钩横梁与夹板的连接部位加装了缓冲垫片，能够吸收起升瞬间的冲击载荷，避免刚性碰撞导致的结构变形。整套结构没有冗余的装饰性部件，所有外露的紧固件端部都做了倒角处理，避免吊装过程中剐蹭作业人员或者被吊物表面，夹板外侧的轮廓做了圆弧过渡，没有尖锐棱角，减少现场作业的磕碰风险。在选型适配时，需要根据起重机的额定起重量匹配对应滑轮直径、钩体额定载荷的总成，同时核对滑轮轴的中心高与起重机起升卷筒的容绳量匹配关系，确保吊钩下降到最低作业位置时，卷筒上仍然保留不少于3圈的安全钢丝绳圈数。
