风管通风用多叶片轴流风机结构设计

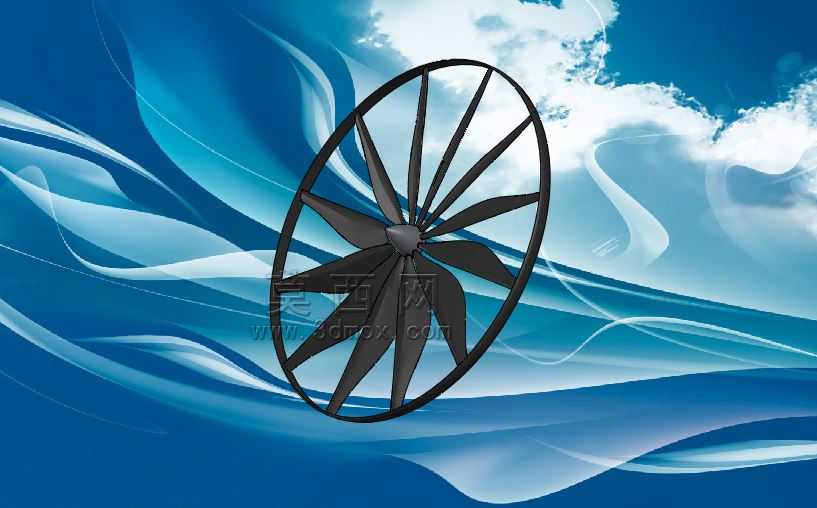

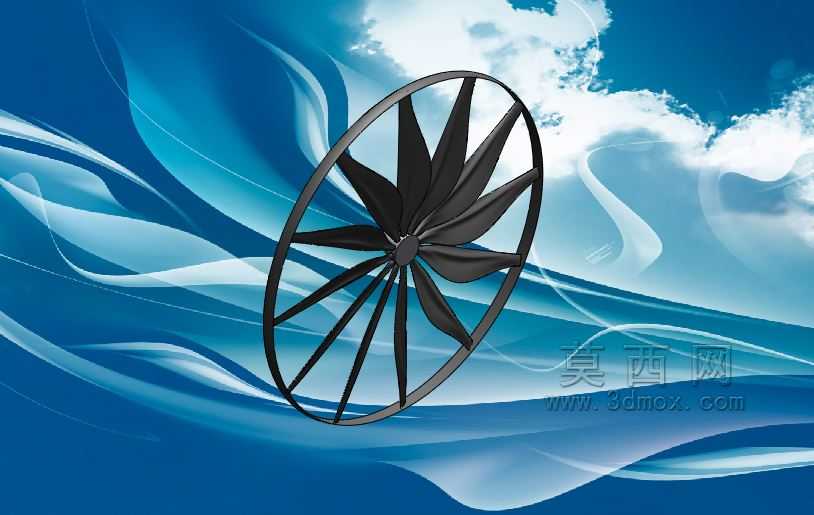

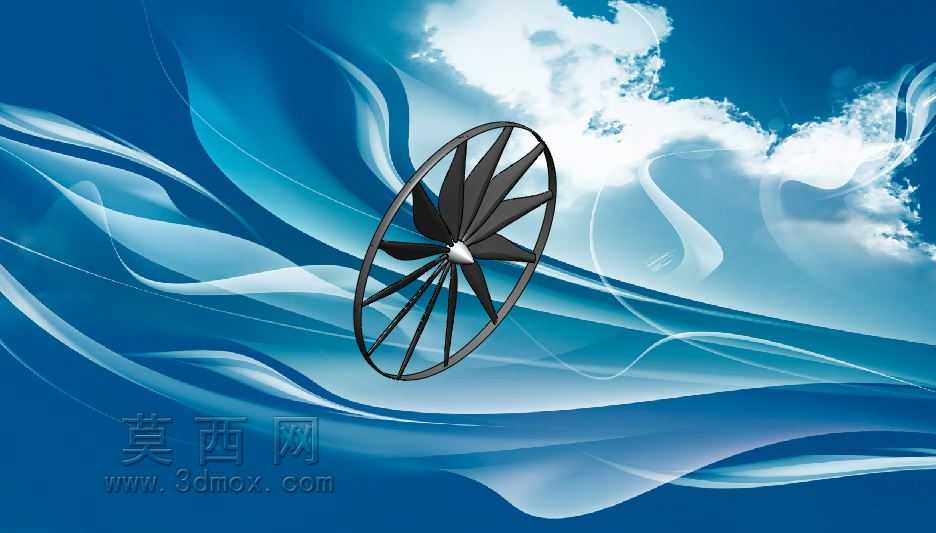

　　这款轴流结构的风管风机，主要适配圆形通风管道的送风、排风场景，在商用建筑通风系统、工业车间岗位送风、暖通空调配套风管段、设备散热排风支路中都能见到这类结构的应用。区别于常规外转子轴流风机，这款结构将叶轮外圈设置了同直径的环形护圈，护圈与叶片外缘做了一体化衔接设计，能有效降低叶片旋转时的叶尖涡流损失，同时避免叶片在运输、安装过程中因磕碰产生形变，也能在风机嵌入风管安装时，减少叶片与风管内壁的剐蹭风险。

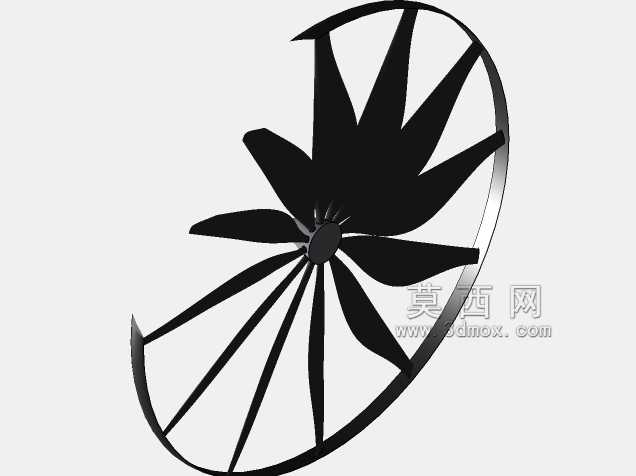

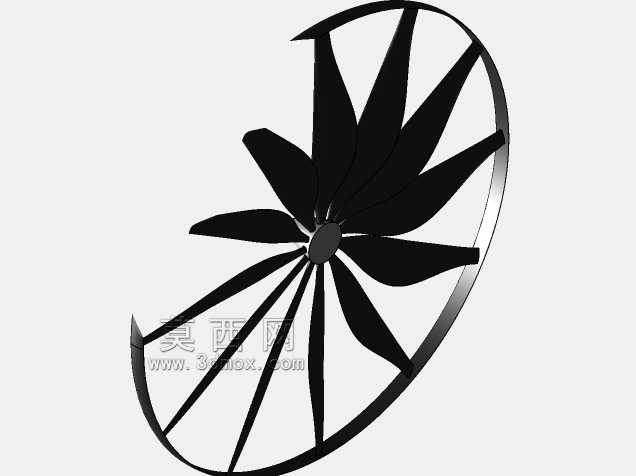

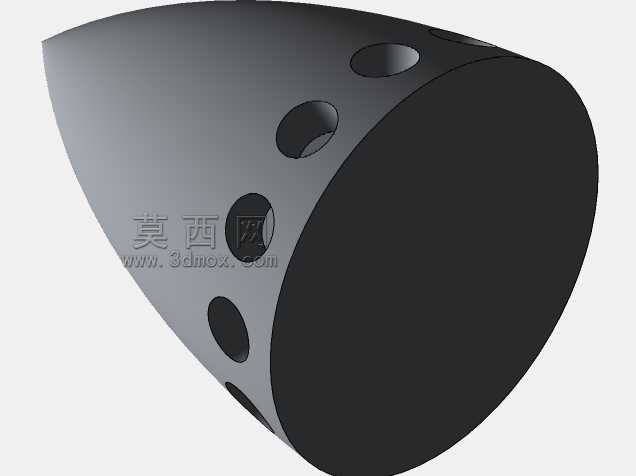

　　从结构设计逻辑来看，叶轮采用了12片后掠式扭曲叶片，叶片从轮毂处到外缘的安装角呈渐变过渡，靠近轮毂段的叶片安装角更大，外缘段安装角平缓，这种设计能让整个叶展方向的气流做功更均匀，避免靠近轮毂区域因线速度低产生的气流滞止区，降低旋转时的气动噪声。轮毂部分采用了中心沉孔的结构，预留了与电机输出轴配合的安装位，沉孔周边做了均匀分布的加强筋，连接叶片根部与轮毂基体，抵消叶片旋转时产生的离心拉扯力，避免长期运行后叶片根部出现疲劳断裂。

　　安装边界上，这款风机的外圈护圈外径与常规圆形通风风管的内径做了匹配设计，安装时可直接嵌入对应管径的风管段内，护圈外侧预留了密封胶条的安装槽位，嵌入后可在槽内粘贴阻燃密封胶条，避免风管内的气流从风机与管壁的缝隙处泄漏，减少风压损失。整体轴向厚度控制在较薄的区间，不会过多占用风管的纵向安装空间，在吊顶内的狭窄风管排布场景中，这种薄型结构的适配性更强，不需要额外为风机预留过长的安装节段。

　　实际使用中，这类风机主要承担风管段的气流增压推送作用，当通风管线较长、弯头较多导致沿程阻力过大时，可在管线中段加装该类风机作为接力送风单元，弥补风压损失，保证末端出风口的风量达到设计要求。叶片的曲面造型经过气动优化，在相同转速下，比等安装角的直板叶片风机送风距离更远，同时气流经过叶片时的紊流更少，运行时的气流噪声更低，适合对噪音控制有要求的办公区域、商业场所的通风系统使用。

　　设计过程中，针对叶片的壁厚做了梯度设置，叶片根部壁厚更大，向叶尖方向逐渐减薄，既保证了结构强度，又控制了叶轮整体的转动惯量，降低电机启动时的扭矩负载，减少电机的启动电流冲击。外圈护圈的截面采用了圆弧过渡设计，没有尖锐的直角结构，气流经过护圈时不会产生明显的气流分离，进一步降低了运行阻力。轮毂中心的安装孔做了键槽预留，可与电机轴通过平键传递扭矩，避免叶轮与电机轴之间出现打滑空转的情况，孔位端面还预留了锁紧螺丝的安装位，安装到位后可通过锁紧螺丝将叶轮与电机轴做轴向固定，防止运行过程中叶轮沿轴向窜动。

　　在不同的应用场景下，这款风机可根据需求调整叶片的安装角，适配不同的风压、风量需求：当需要更高的送风压力时，可适当增大叶片安装角，提升单圈旋转的做功量；当需要更大的送风量、更低的运行噪音时，可适当减小叶片安装角，降低气流冲击。整体结构没有多余的复杂零部件，叶轮与护圈为一体化结构，安装时仅需要将叶轮固定在电机输出轴上，再将整体嵌入风管即可完成装配，后期维护时也不需要拆解复杂的组件，仅需要定期清理叶片表面附着的灰尘，即可保证风机的运行效率，避免积灰导致叶轮动平衡失效，引发运行振动与噪音增大的问题。
