汽车油漆喷涂用摆臂式喷淋执行机构

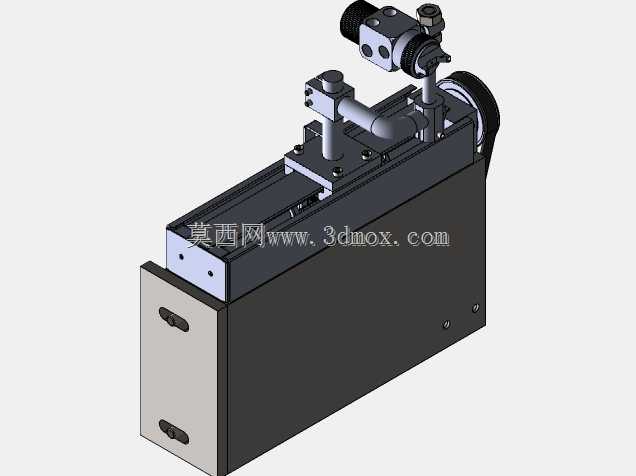

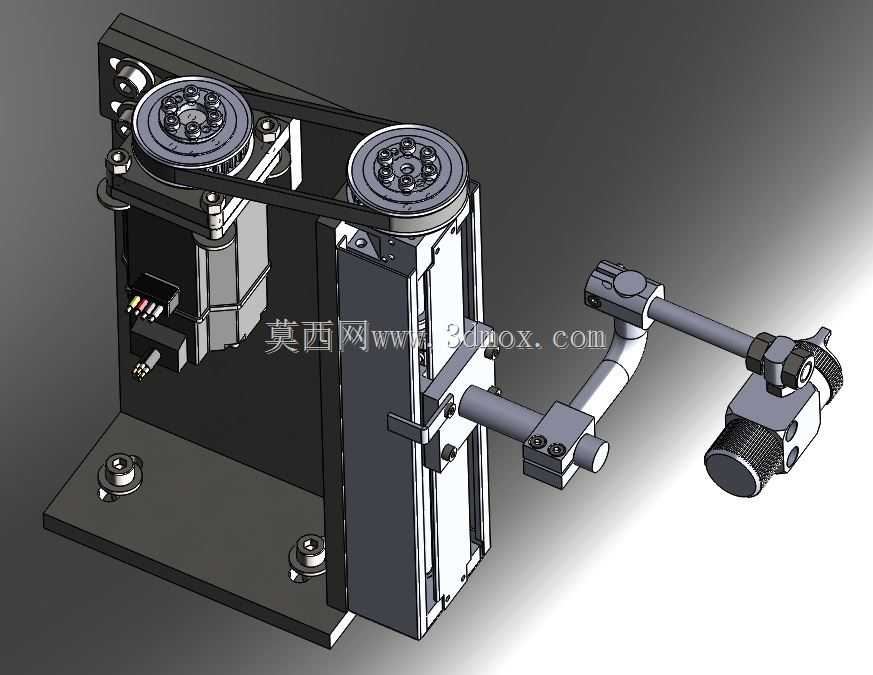

该喷淋执行机构主要面向汽车整车及零部件表面涂装工序的油漆喷涂作业场景，可适配自动化喷涂生产线的工位布局，替代人工完成固定轨迹的油漆喷淋涂布作业，也可拓展应用于小型五金件、塑胶外壳的表面涂层喷淋工序，能够在密闭喷涂房内长期稳定运行，耐受喷涂环境中的漆雾、溶剂挥发物侵蚀。设备整体采用立式基座安装结构，底部为整块平整安装底板，通过底板上预设的两个定位安装孔可直接固定在喷涂工位的机架台面上，安装边界紧凑，竖向主体结构占用横向空间极小，可适配狭窄工位的布局需求，不会对工位周边的工件输送、转序机构造成干涉。设备的动力传递采用同步带传动结构，上部设置两组同步带轮，通过传动带将动力传递至摆臂驱动端，传动过程平稳无打滑，可精准控制摆臂的摆动角度与运行速度，保证喷涂轨迹的一致性。摆臂组件采用多段式铰接结构，末端搭载喷淋头安装位，可根据喷涂需求调整喷淋头的朝向与伸出长度，摆动覆盖范围可满足常规汽车外覆盖件单工位的喷涂幅宽需求，运行过程中摆臂动作顺滑无卡顿，可实现匀速摆动喷涂，避免漆面出现厚薄不均、流挂等缺陷。设计过程中充分考虑喷涂工况的使用需求，整体结构外露部件均采用平整直面设计，减少漆雾附着堆积的死角，日常清洁维护便捷；竖向主体采用型材与钣金组合的封装结构，可将内部传动、动力部件与外部喷涂环境隔离，避免漆雾侵入造成部件卡滞、磨损，延长设备整体使用寿命。喷淋头连接端预留标准管路接口，可快速对接油漆供给管路与空气管路，无需额外加工转接件即可完成装配，适配市面上常规的自动喷涂喷头安装尺寸，可根据喷涂工艺需求更换不同口径、不同喷淋角度的喷头，满足底漆、色漆、清漆等不同涂层的喷涂参数要求。
