贝内利TNT摩托车TRE-K后摇臂结构设计

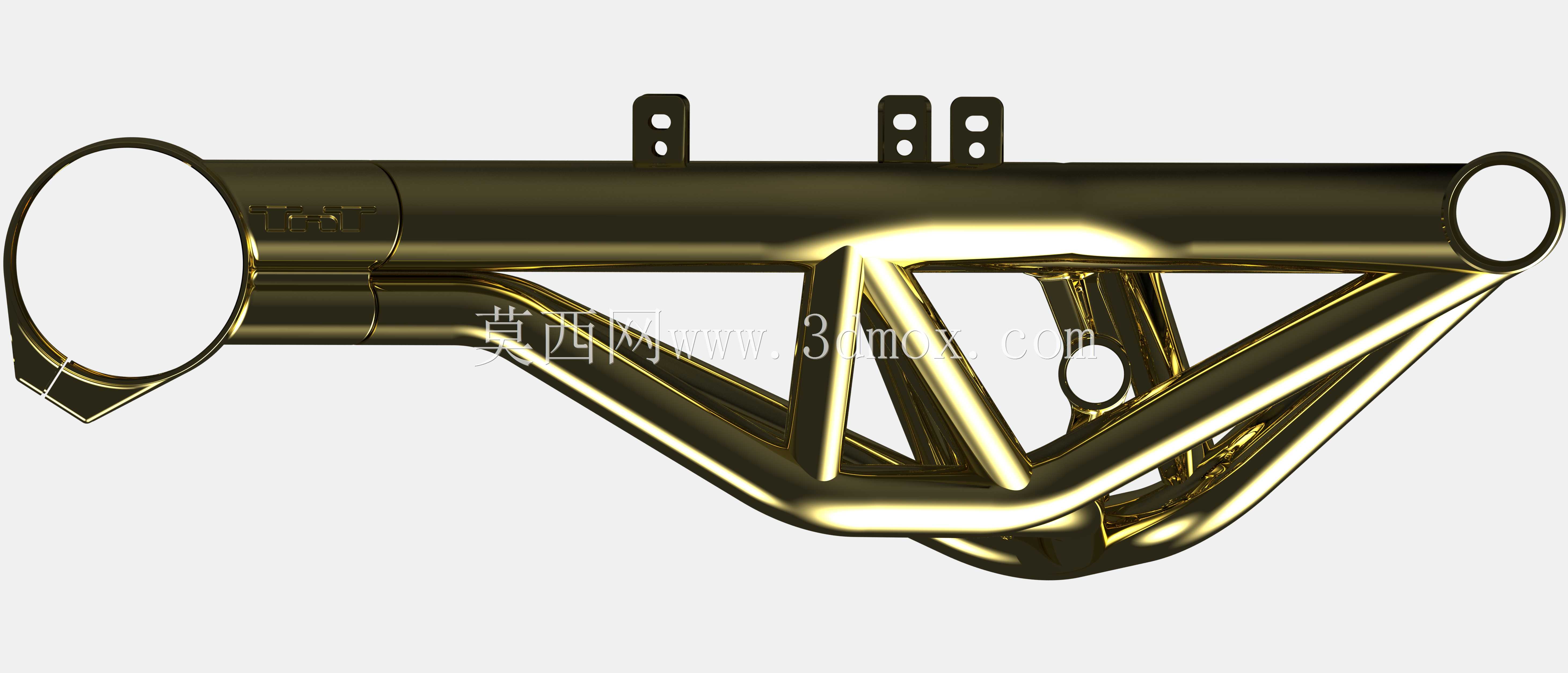

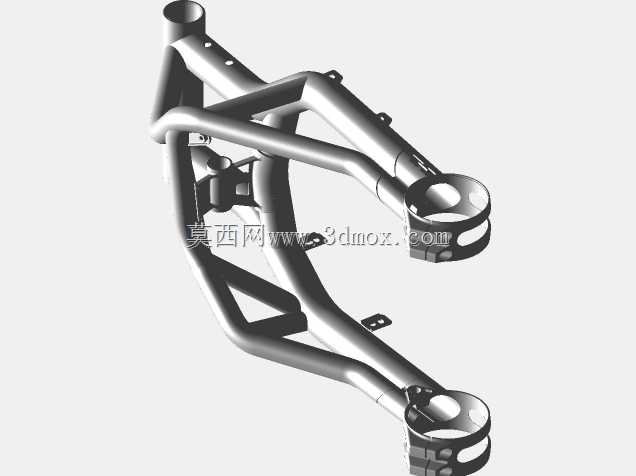

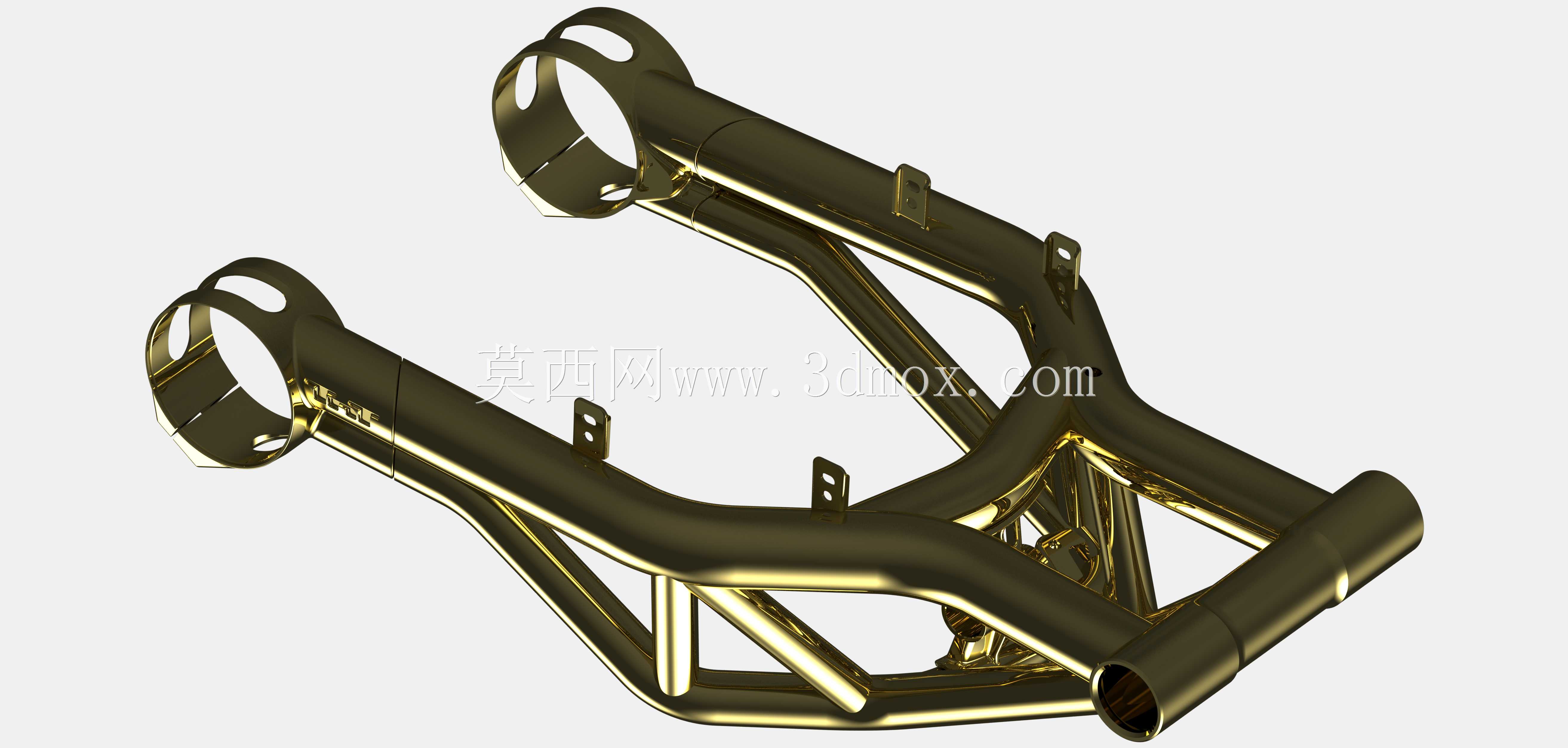

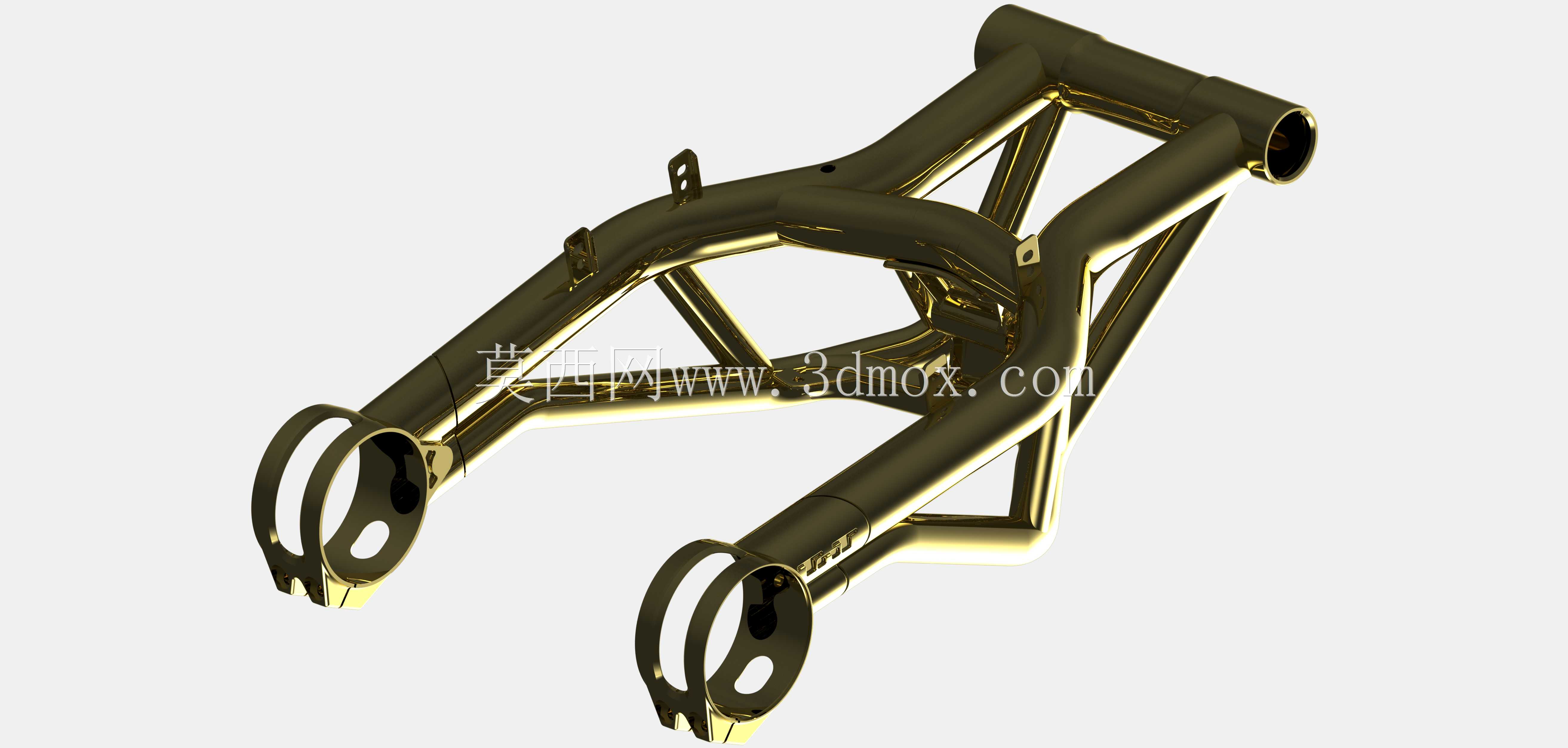

该部件为大排量运动摩托车的核心底盘受力构件，主要应用于高性能街跑与探险类摩托的后轮承载系统，是连接后轮总成与主车架的关键传力结构，实际使用中承担后轮动力输出传导、路面冲击缓冲、骑行姿态支撑的核心作用，直接决定车辆弯道操控极限、高速行驶稳定性与长途骑行的滤震表现。从功能特性来看，该后摇臂采用空间管阵式桁架结构，主体通过多段异型金属管材弯折后拼焊成型，两端设置同轴的后轮轴安装抱箍结构，抱箍处预留开口锁紧槽与螺栓安装位，可实现后轮轴的快速装夹与轴距微调，适配不同规格后轮总成与链条张紧度调节需求；摇臂前端设置与车架枢轴匹配的套筒安装位，可通过枢轴螺栓与主车架形成可摆动的铰接结构，中部预留多组减震器下安装点与传动部件避让空间，能够兼容多连杆式后减震系统的安装布局，在保证结构强度的同时为后轮上下跳动预留充足的运动行程。设计思路上，该结构摒弃了传统板式后摇臂的厚重设计，采用空间桁架力学布局，通过不同管径、不同壁厚的管材沿受力方向排布，在摇臂承受加速牵引力、制动反向力矩、过弯侧向载荷时，各段管材分别承担拉应力与压应力，避免应力集中导致的结构变形，同时在管材衔接处设置加强筋片与连接耳片，对焊接节点进行结构强化，既控制了构件整体重量，实现簧下质量的有效降低，又保证了整体抗扭刚度与抗弯强度，满足大排量摩托车大动力输出下的受力要求。从安装边界来看，该后摇臂的前端枢轴套筒同轴度公差控制在极高精度范围，可避免摇臂摆动时出现卡滞或偏磨；两端后轮轴安装位的同轴度、安装面平面度均经过适配性设计，可保证后轮运转时的跳动量控制在安全区间；摇臂整体外轮廓经过运动干涉校核，在减震全压缩、后轮最大转向角度工况下，均不会与车架、排气总成、链条护板等周边部件发生剐蹭，各安装耳片的孔位尺寸、螺栓规格均与对应车型的配套部件完全匹配，可直接用于同型号车型的改装替换或零部件复刻生产，管材的弯折弧度、焊接位置均经过力学仿真验证，能够在极限工况下将结构形变控制在设计允许范围内，保障骑行过程中的结构可靠性。
