梅花弹性联轴器传动组件结构设计

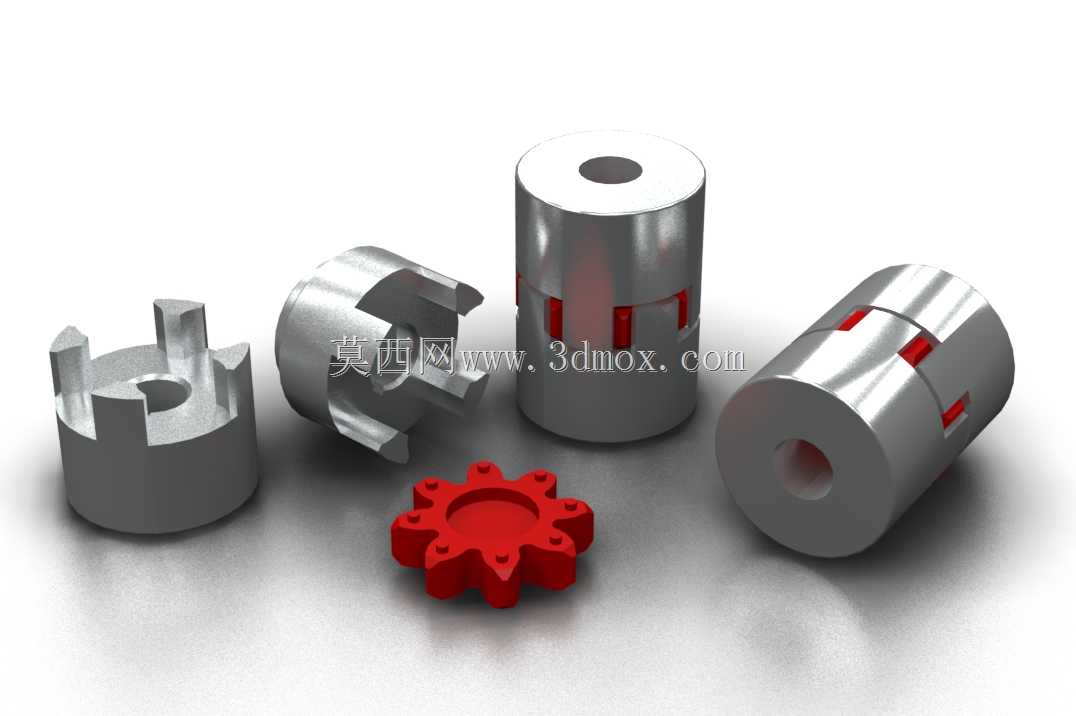

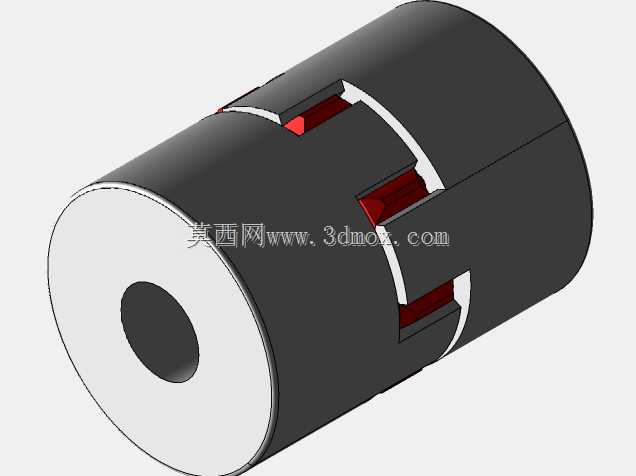

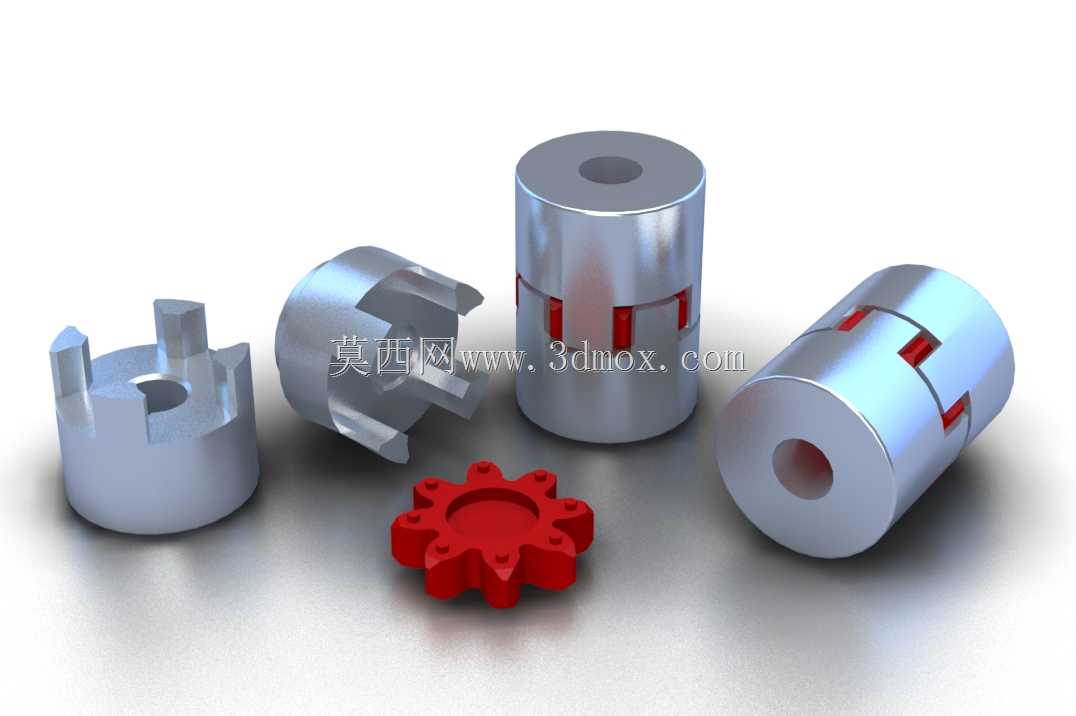

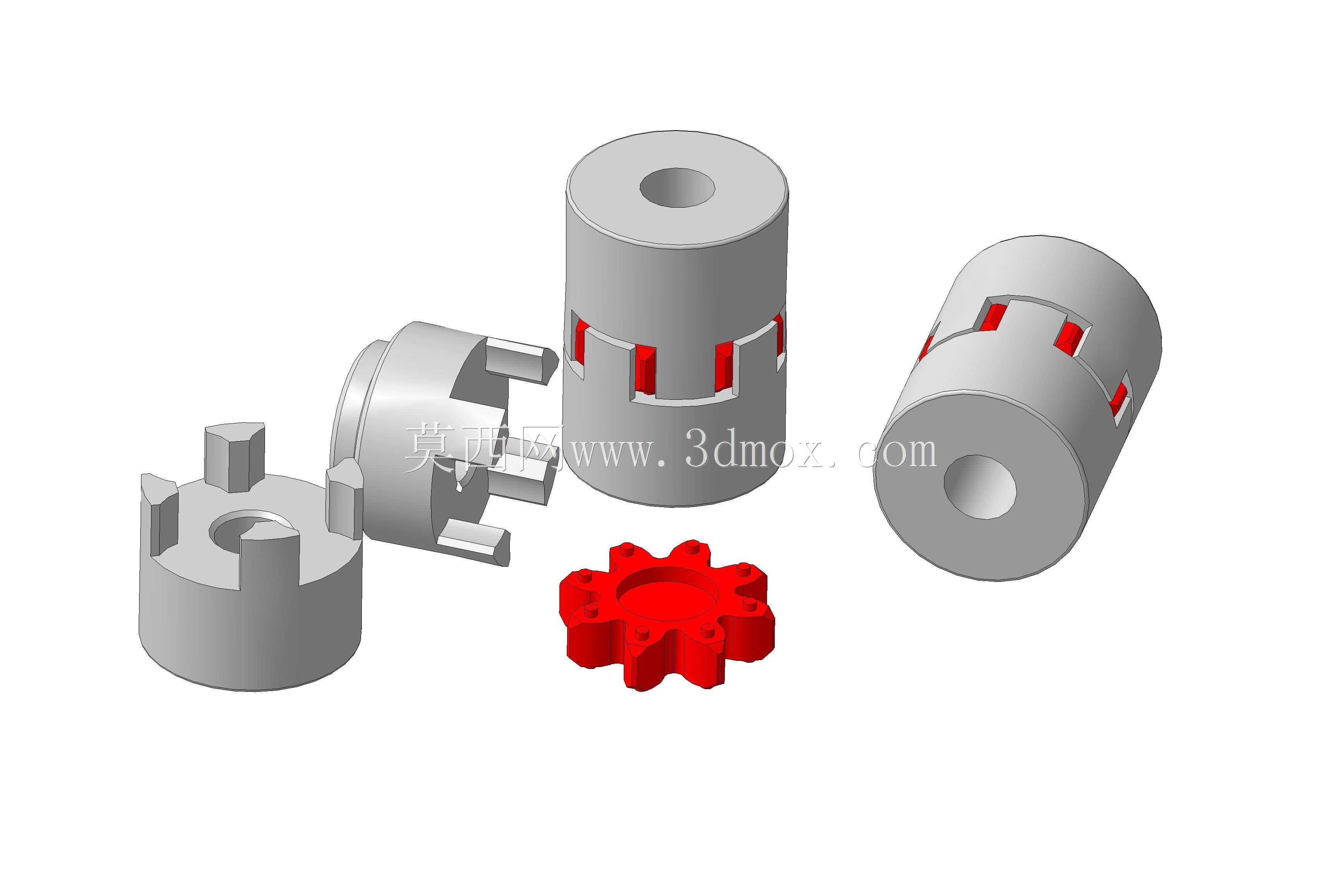

这款梅花弹性联轴器是机械传动系统中应用极为广泛的轴系连接部件，常见于各类伺服传动、泵类驱动、输送设备动力传输、轻工机械动力衔接等场景，核心作用是实现两根独立轴之间的扭矩传递，同时补偿两轴在安装运行过程中产生的径向、角向与轴向偏差，避免轴系因对中误差产生额外的交变应力，延长整套传动部件的使用寿命。整套组件包含两个结构对称的金属爪型半联轴器，以及中间的星形梅花弹性缓冲垫，两个半联轴器分别与主动轴、从动轴通过轴孔配合锁紧，爪部交错嵌合，中间的弹性垫被夹在交错的爪块之间，动力传递时主动端半联轴器的爪块推动弹性垫，再通过弹性垫带动从动端半联轴器的爪块完成扭矩传输，弹性垫自身的弹性变形可以吸收传动过程中的冲击振动，同时抵消两轴之间的不对中量，相比刚性联轴器，它具备更优异的缓冲减震性能，运行噪音更低，也能在一定程度上保护后端的驱动电机与负载设备，避免启动瞬间的硬冲击损伤核心部件。在设计思路上，这款联轴器的半联轴器采用对称爪型结构，爪部的圆弧过渡设计可以减少应力集中，提升部件的抗疲劳强度，轴孔采用标准圆柱孔设计，可适配不同直径的输出输入轴，安装时无需复杂的调整，仅需将两个半联轴器分别固定在轴端，嵌入弹性垫后对齐爪位即可完成装配，后期维护时仅需更换磨损的弹性垫，无需拆卸两端的轴系固定结构，大幅降低运维成本。外形上半联轴器为圆柱型结构，外圆无突出棱角，可适配多数紧凑安装空间的防护外壳，安装边界需预留弹性垫的装配间隙，轴向安装时需保证两轴端之间留有合适的间距，避免运行过程中轴端顶触产生额外轴向力，径向安装空间仅需略大于联轴器外圆直径即可，无需额外的避让空间，适配多数常规传动舱的布局要求。弹性垫采用多瓣梅花结构，每个瓣体对应半联轴器的一个爪槽，瓣体的厚度与硬度直接决定联轴器的扭矩承载能力与缓冲性能，不同硬度的弹性垫可适配不同扭矩等级的传动场景，满足从轻载伺服传动到中载动力传输的不同需求，在频繁正反转的传动场景中，这款联轴器的弹性结构可以有效抵消正反转切换时的冲击间隙，提升传动精度，减少回程误差，也因此被广泛应用在对传动稳定性有一定要求的自动化设备动力端。
