卷扬机核心绞盘组件结构设计

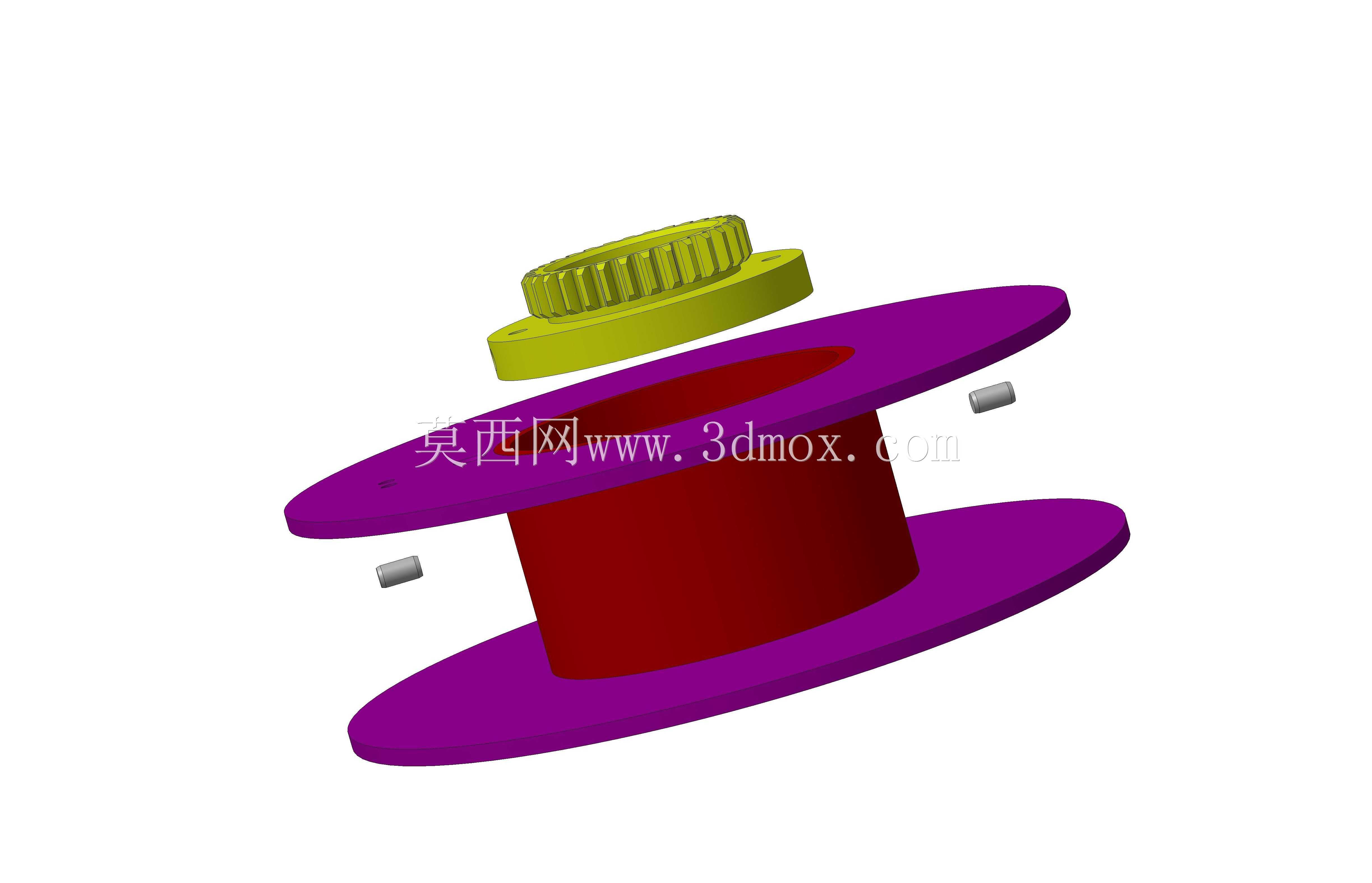

在起重作业、工程拖拽、物料垂直输送场景里，绞盘是卷扬设备实现动力输出的核心执行部件，这套三维结构完整还原了绞盘的装配逻辑与功能构成，能直接为同类型设备的结构优化、备件测绘提供可靠的三维参照。从实际工况适配角度看，该绞盘的核心卷筒采用两端凸缘外扩的结构形式，中间圆柱段为绳索缠绕的核心工作面，两端直径更大的紫色挡缘严格限定了绳索的缠绕边界，能避免大载荷收放过程中绳索出现脱槽、乱绳的问题，哪怕是多层缠绕的作业工况，挡缘的高度设计也预留了足够的安全余量，不会出现绳索溢出卷筒边缘的风险。卷筒上方配套的齿圈结构，是动力传递的关键衔接部件，齿圈的齿形参数匹配常规开式齿轮传动的啮合要求，能将驱动端的扭矩平稳传递到卷筒上，带动卷筒做回转运动实现绳索的收放动作，齿圈与卷筒端盖的连接位置预留了定位销孔，也就是模型上呈现的两个小型圆柱定位结构，装配时可以通过定位销实现齿圈与卷筒的同轴度精准定位，避免传动过程中出现偏载、齿面异常磨损的问题。做结构设计时，这类绞盘的尺寸边界需要严格匹配安装机架的预留空间，卷筒的有效缠绕长度直接决定了额定容绳量，两端挡缘的外径尺寸要避开机架上的相邻部件，保证回转过程中不会出现运动干涉，齿圈的分度圆直径则要结合驱动齿轮的安装位置做匹配，保证传动中心距符合设计要求，不会出现啮合间隙过大或者卡滞的问题。从功能实现逻辑上看，这套结构没有冗余的设计部件，所有结构都服务于绳索收放、动力传递、定位装配三个核心需求，卷筒的筒体壁厚可以根据额定载荷做对应调整，满足不同吨位卷扬设备的强度要求，定位销的设置也降低了现场装配的难度，不需要反复调校同轴度就能完成部件组装。在矿山牵引、建筑施工吊装、林业木材拖拽、船舶缆绳收放等不同应用场景下，只需要调整对应部位的尺寸参数，就能基于这套核心结构衍生出适配不同工况的绞盘产品，不管是做新设备的结构开发，还是做现有设备的备件替换测绘，这套三维结构都能清晰呈现各部件的装配关系与尺寸配合逻辑，帮助设计人员快速理清结构思路，减少前期建模的重复工作量，也能提前在三维环境下验证运动干涉、装配匹配性等问题，避免后续加工装配阶段出现不必要的设计变更。
