带座穿轴式传动摇杆机械结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:317097
  • 带座穿轴式传动摇杆机械结构设计

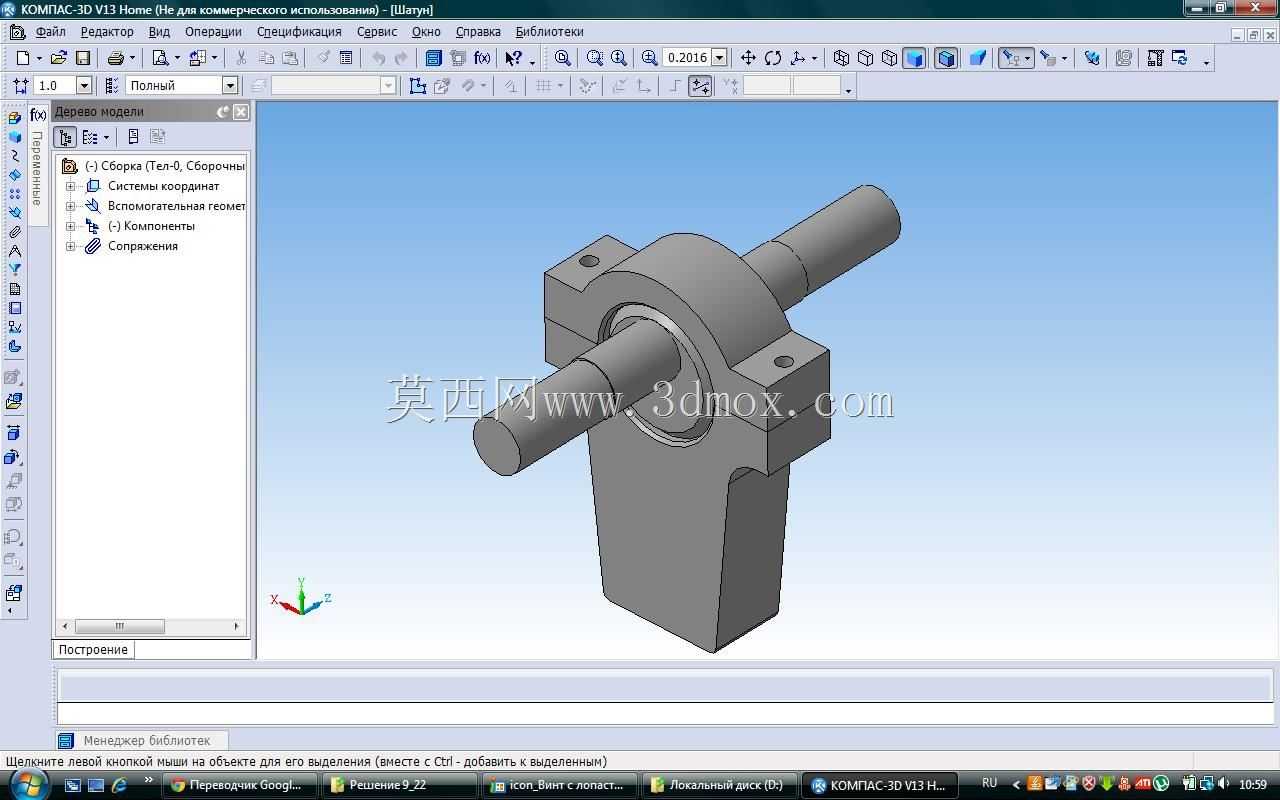

这类带支撑座的穿轴式摇杆,常应用在中小载荷的间歇传动工位,比如轻工包装线的工位切换摆臂、小型工装夹具的锁紧驱动结构、手动调试设备的力矩输入部件,区别于悬臂式摇杆,它自带一体式支撑座,能在往复摆动过程中抵消径向载荷带来的轴系挠变,避免轴端因为长期受交变力出现弯曲疲劳。从结构设计逻辑来看,整个部件以中间的轴承安装座为核心承载区,座体两侧伸出同轴的轴段,一侧作为动力输入或者手动操作的连接端,另一侧可以配套摆杆、拨叉等执行件,轴承内嵌在座体的安装腔里,既可以降低摆动过程中的摩擦阻力,也能对轴的径向跳动做约束,保证摆动角度的重复定位精度。安装边界上,支撑座底部是平整的安装基面,两侧带螺栓过孔,安装时只需要在配套的安装板上加工对应孔距的螺纹孔,就能完成座体的固定,不需要额外做复杂的定位工装,轴段的直径和支撑座的中心高是匹配设计的,安装后轴的回转中心和安装基面的高度固定,方便和周边的传动部件做同轴度校准,不会出现装配后中心偏移导致的卡滞问题。功能特性上,这种结构的摇杆不需要额外搭配独立的轴承座组件,集成化的设计减少了装配环节的零件数量,日常维护时只需要定期给内嵌轴承补充润滑脂即可,在往复摆动角度不超过360度的工况下,相比连杆类传动结构,它的传动路径更短,回程间隙更小,手动操作时的手感一致性更好,在一些需要人工频繁介入调试的设备工位,这种结构能有效降低操作力,同时避免长期操作带来的部件磨损。设计过程中需要重点关注支撑座的壁厚和轴段的过渡圆角,因为摇杆在承受侧向推力的时候,应力会集中在轴和座体的连接位置,过渡圆角过小容易在长期交变载荷下出现应力开裂,另外内嵌轴承的安装腔要做公差配合设计,保证轴承压装后不会出现外圈跟转的问题,轴段和轴承内圈的配合也要选合适的过渡公差,避免装配过紧导致轴承转动卡滞,或者过松出现轴和内圈打滑磨损。在实际设备选型适配的时候,要根据工位需要的摆动力矩匹配轴径大小,同时核算支撑座的安装孔距是否和现有安装板的孔位兼容,轴端的连接长度要预留足够的键槽或者顶丝安装位置,保证和外接摆臂连接后不会出现松脱。
