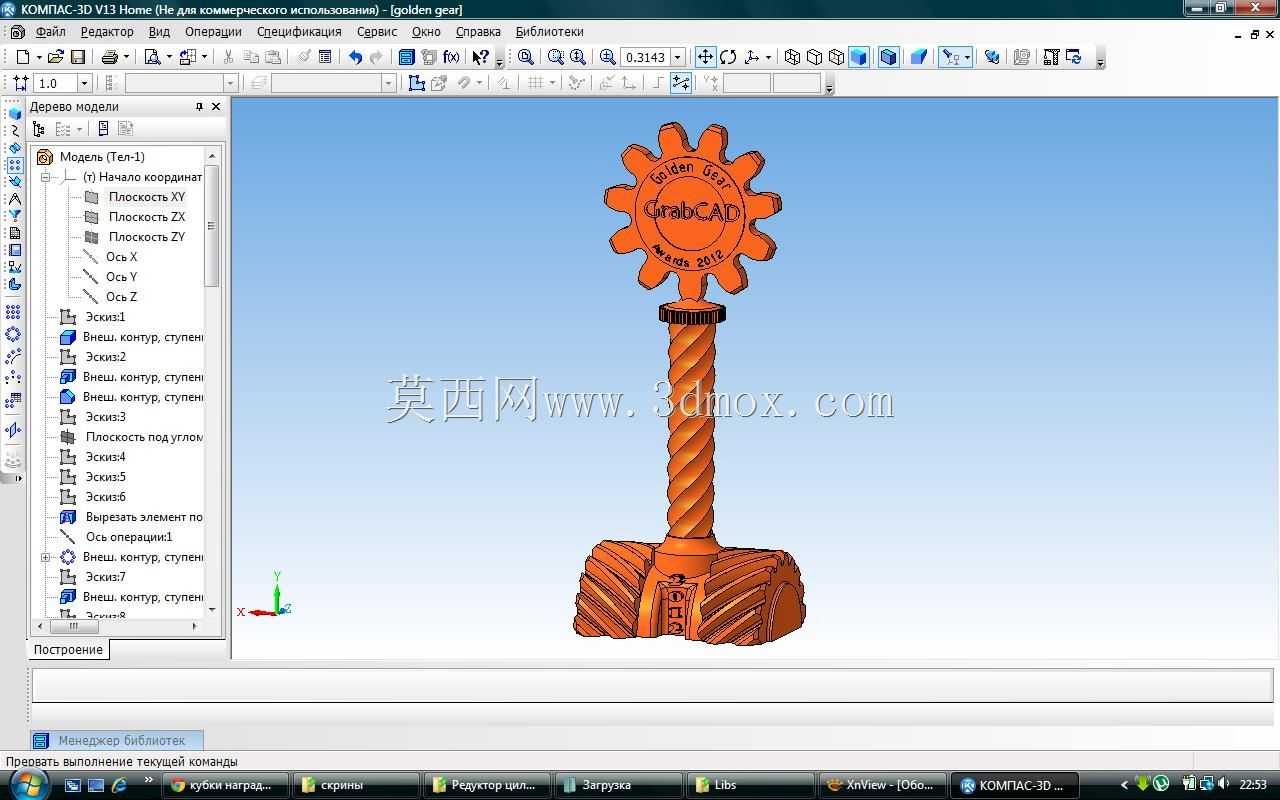

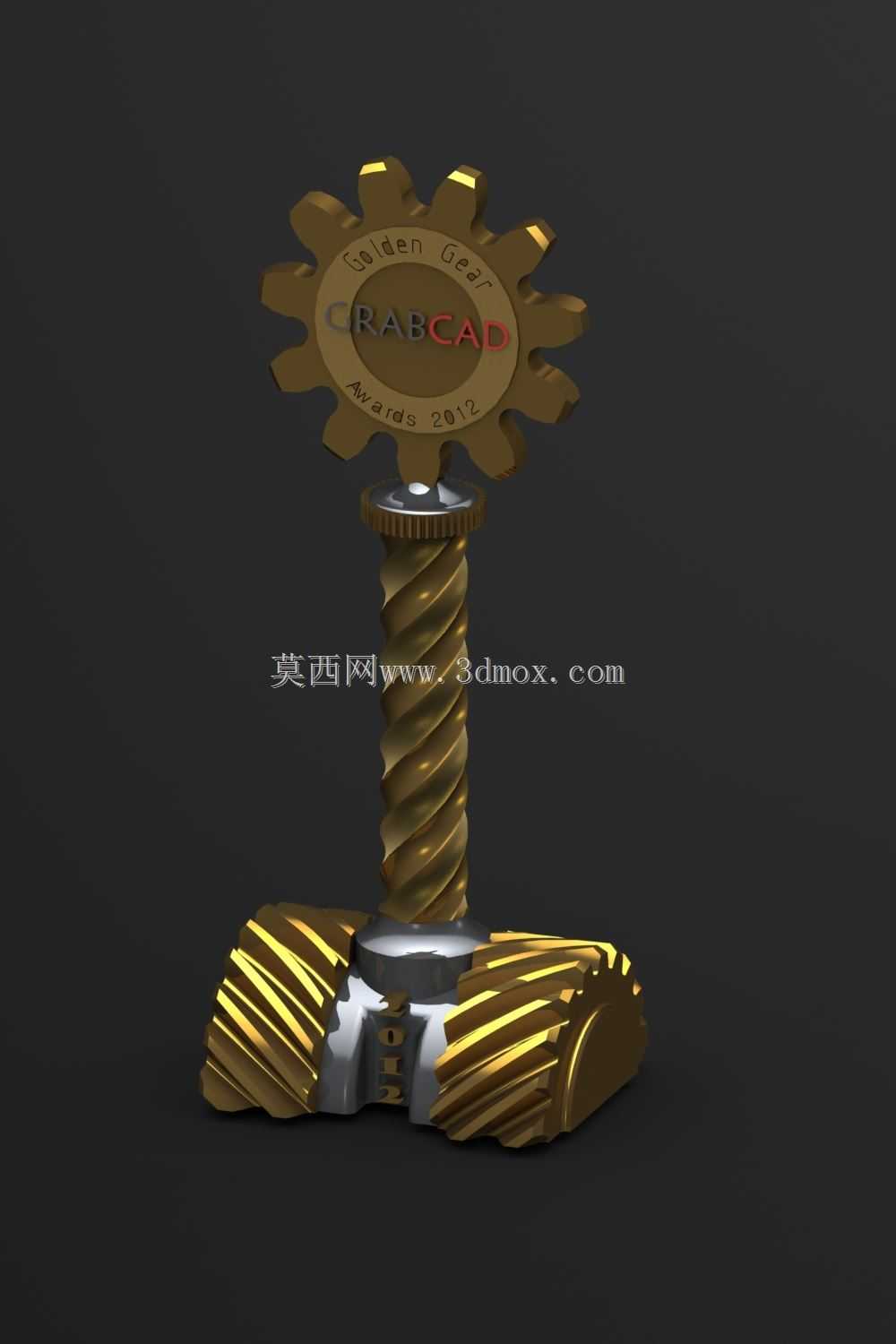

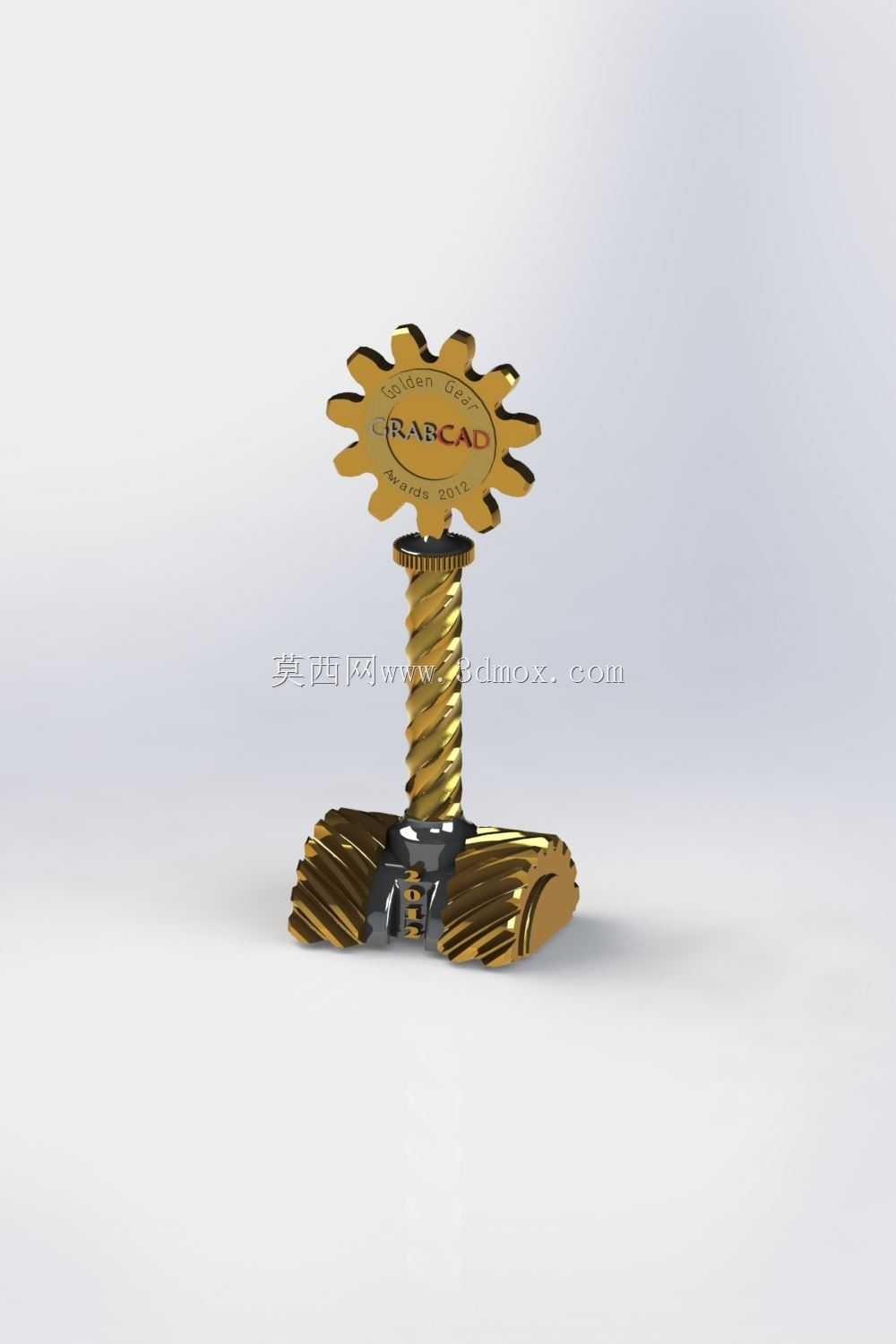

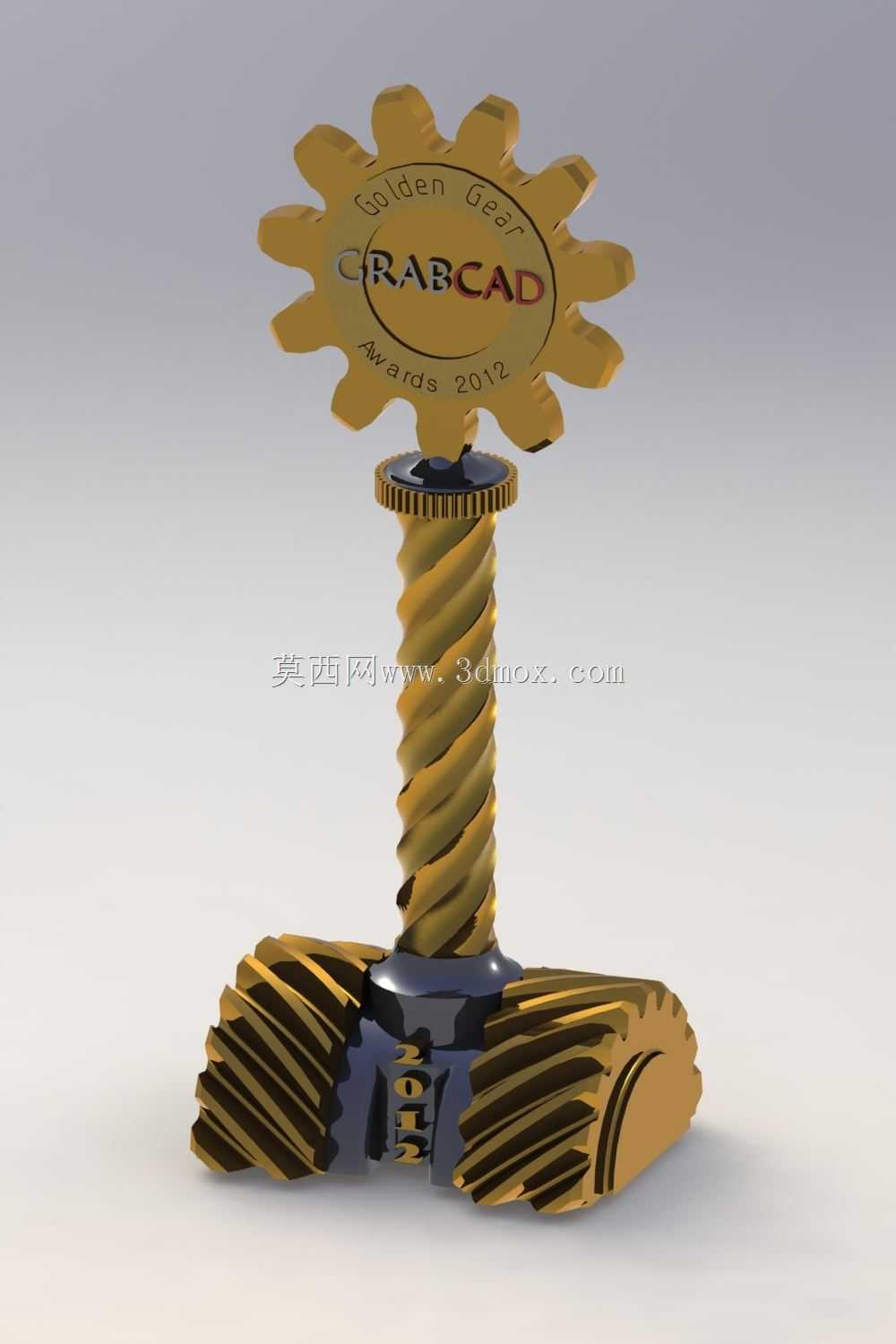

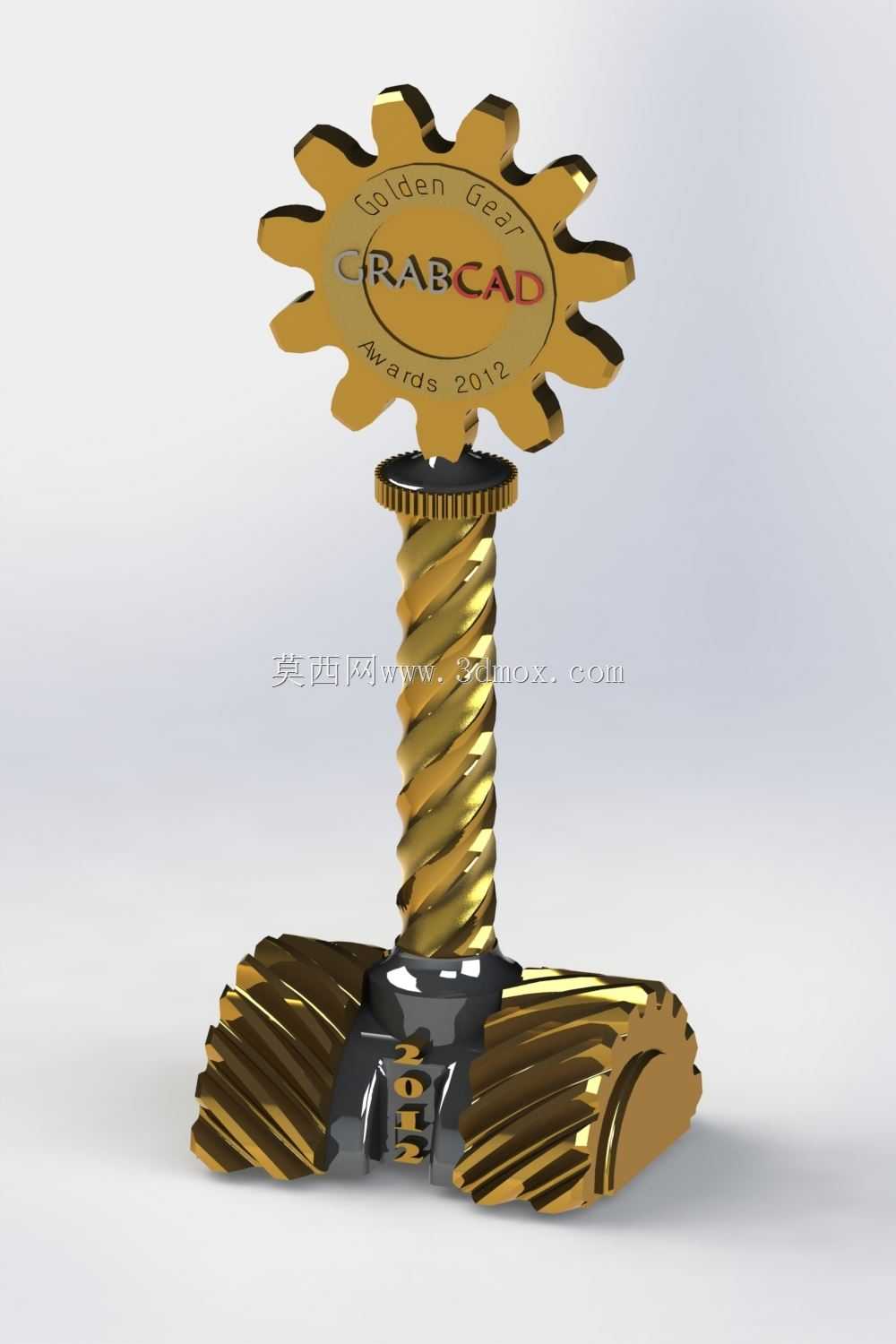

这款齿轮组合结构在设计时,首先考虑了传动副的啮合精度逻辑,上部的冠齿轮齿形采用渐开线齿廓修形处理,齿顶高系数取常规传动件的0.8倍,既保留了标准齿轮的啮合传动特性,又通过齿面的圆角过渡降低了应力集中风险,适配轻载手动演示的使用场景。中间的螺杆采用梯形螺纹牙型,螺距取3mm,螺纹大径与上部齿轮的安装轴孔采用H7/h6的间隙配合,保证手动旋转时的顺滑度,不会出现卡滞或旷量过大的问题。下部的两个对称斜齿轮作为支撑基座,齿向角度取15度,既可以通过齿面的咬合实现与中间螺杆的联动,也能通过底部的平面结构保证整体放置的稳定性,不需要额外的固定支架即可平稳放置在平面上。
从实际应用场景来看,这类结构既可以作为机械原理教学的演示教具,帮助初学者理解齿轮传动、螺旋传动的组合运动逻辑,也可以作为工业风的桌面陈设摆件,适配机械工作室、工业主题展厅的陈列需求。设计过程中没有采用冗余的装饰结构,所有外露的结构件都遵循机械传动的基本逻辑,上部冠齿轮的轮毂位置做了沉孔设计,既可以隐藏轴端的固定结构,也能让整体外观更整洁。中间螺杆的长度经过反复校核,保证上部齿轮旋转到上下极限位置时,都不会和下部的支撑齿轮发生干涉,安装边界控制在整体外接圆直径120mm、总高度150mm的范围内,不会占用过多的桌面空间。
在结构细节处理上,下部支撑齿轮的背面做了减重槽设计,在保证结构刚性的前提下降低了整体重量,同时减重槽的位置避开了齿根的受力区域,不会影响齿轮的结构强度。三个齿轮的齿面都做了等距的纹理处理,模拟真实金属加工的刀纹效果,螺旋杆的表面粗糙度控制在Ra1.6级别,手动触摸时不会有划手的毛刺感。各传动副之间的侧隙控制在0.1mm以内,手动转动上部齿轮时,下部的两个支撑齿轮可以同步实现平稳联动,没有明显的回差,既满足了陈设的外观需求,也具备基础的机械传动演示功能。整体结构没有采用额外的紧固件,所有部件都通过轴孔配合、螺纹连接实现组装,拆解和组装都不需要专用工具,方便日常的清洁维护。
