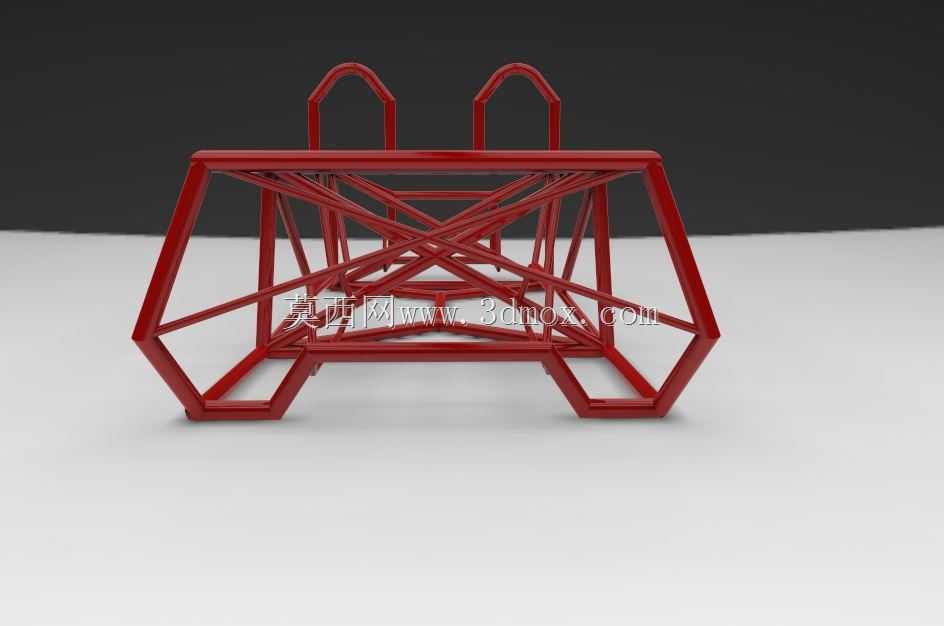

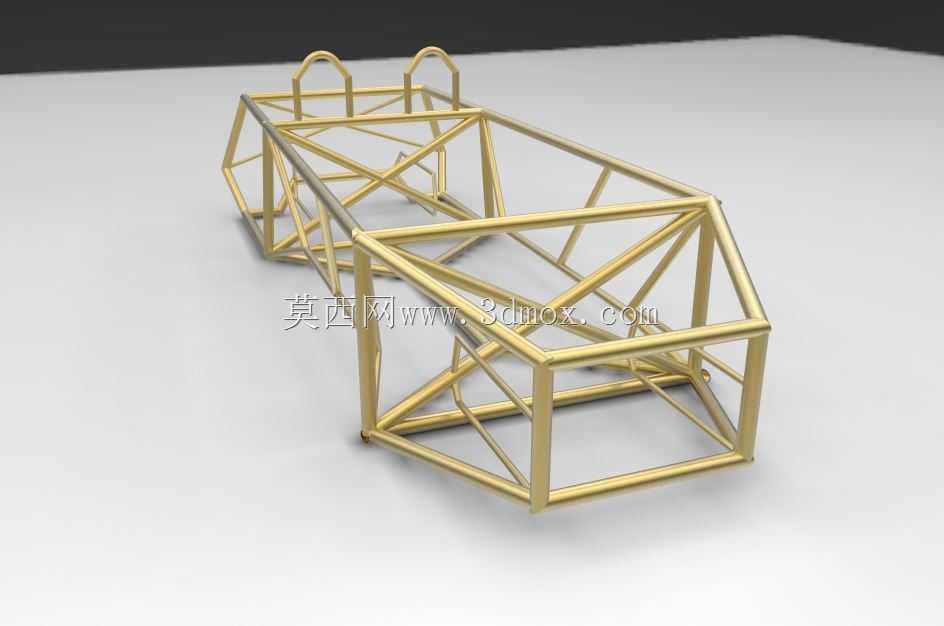

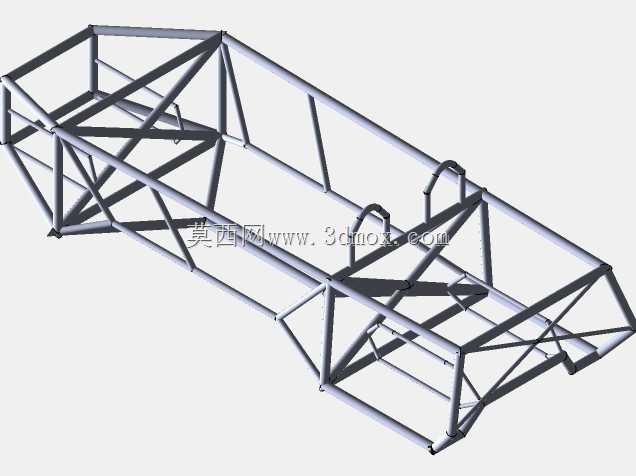

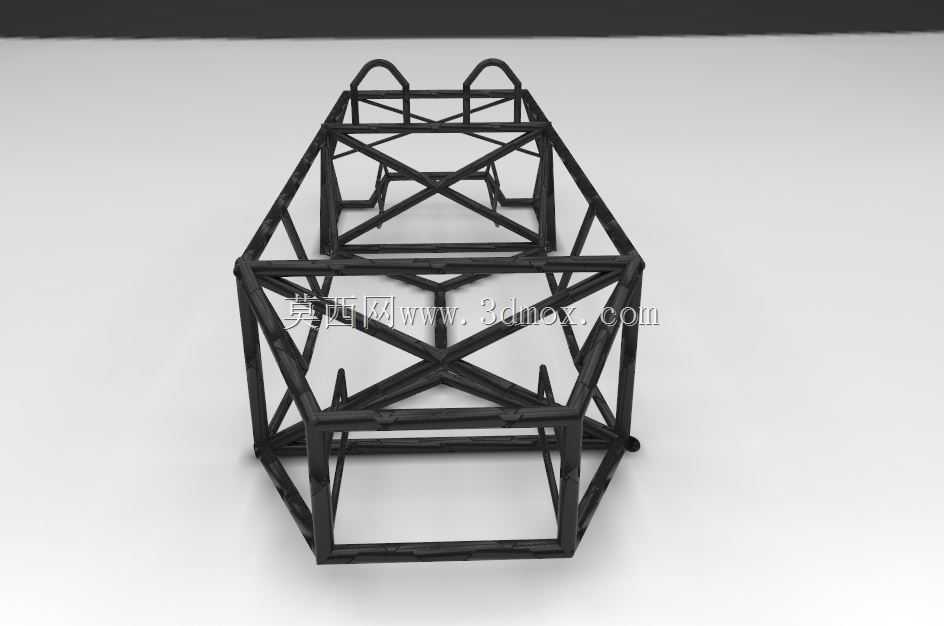

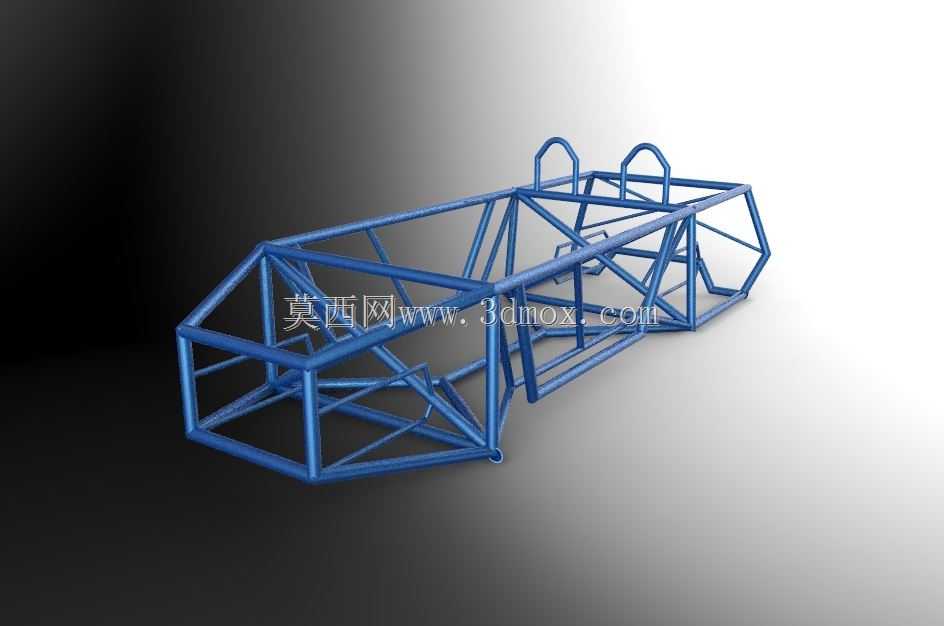

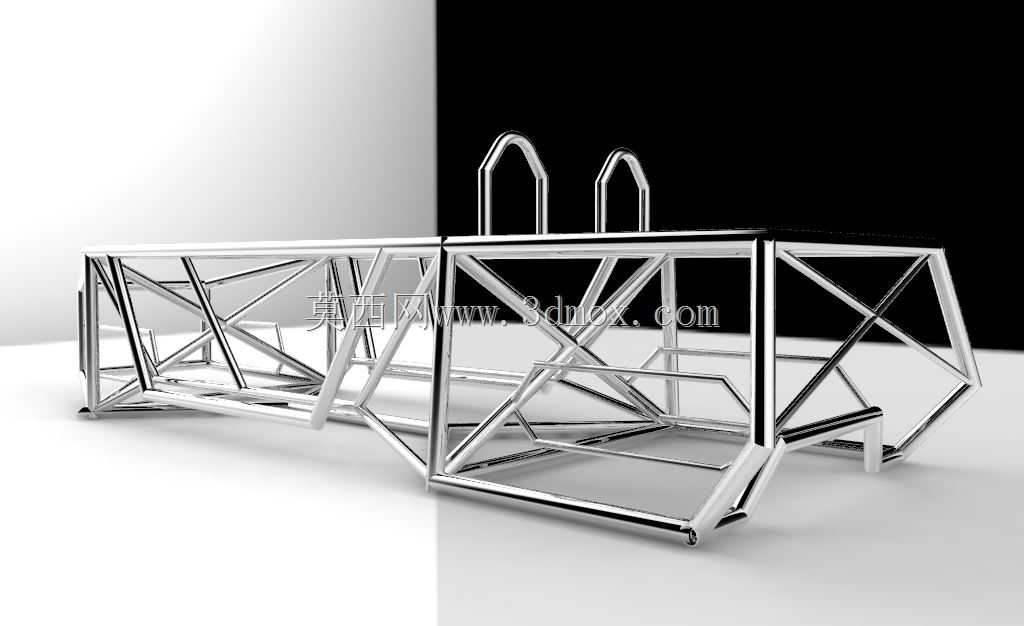

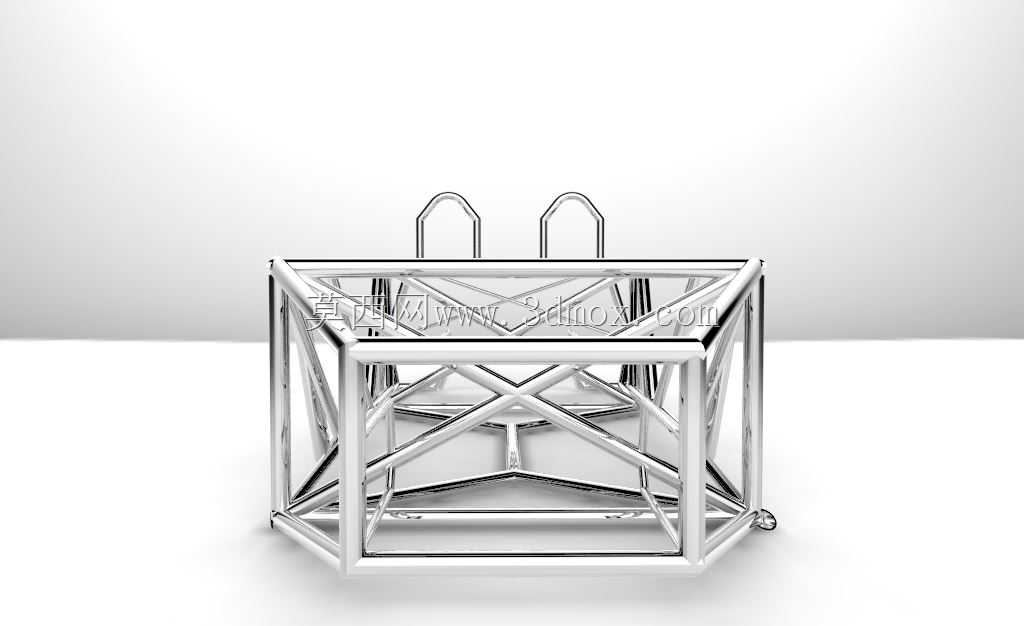

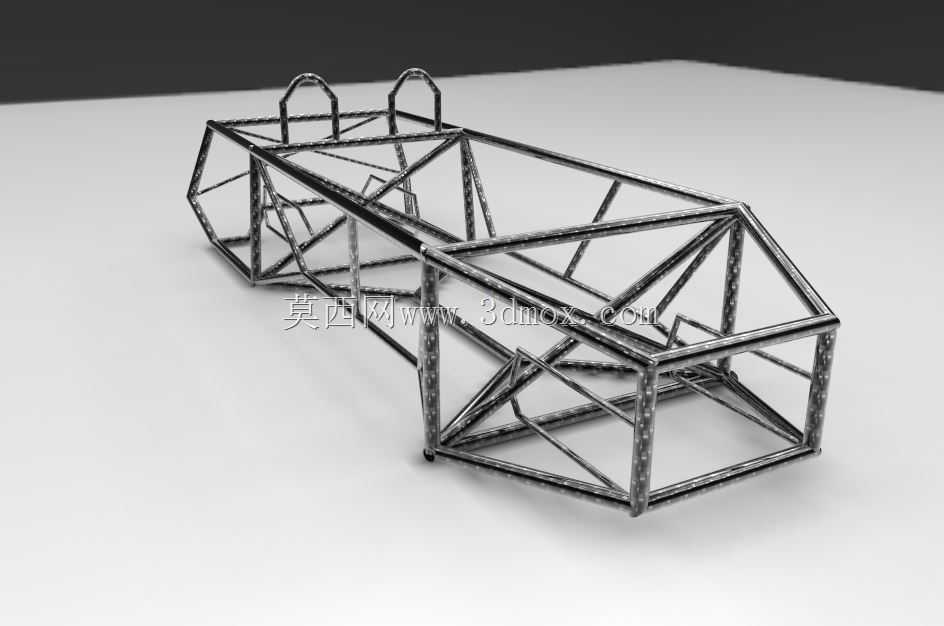

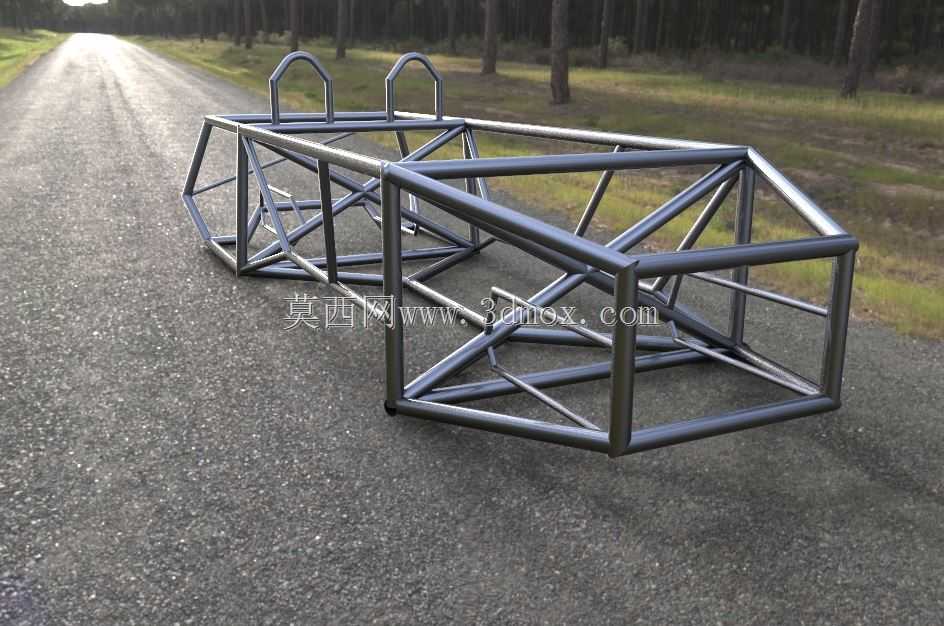

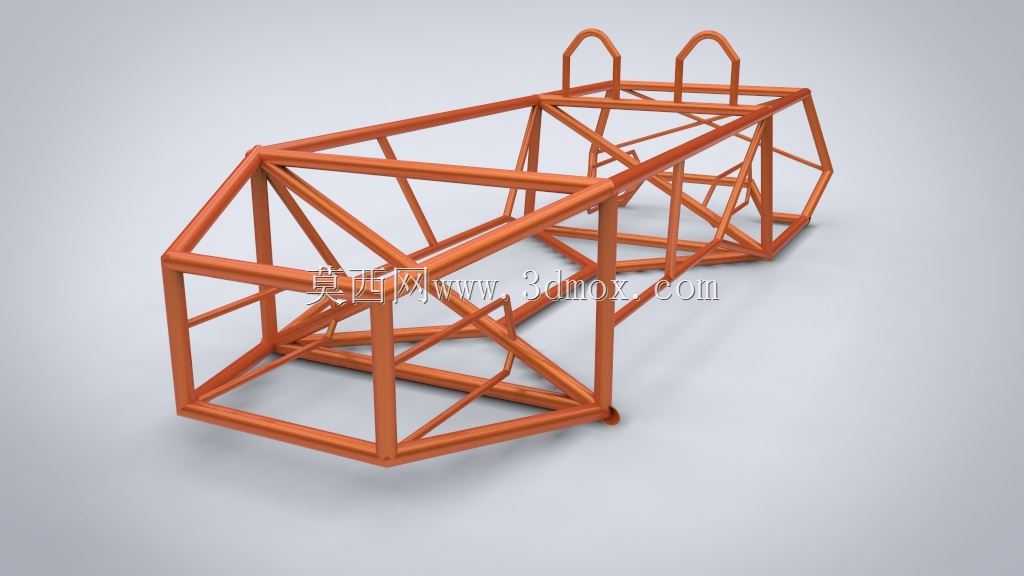

带悬挂安装位的钢管式赛车车架结构

该结构为小型竞速赛车使用的空间桁架式承载车架，是整车所有系统的安装承载基体，主要应用于入门级场地竞速赛车、原子类轻量化跑车、自制改装赛车以及大学生方程式类赛事的参赛车辆搭建场景，能够为动力总成、行走机构、操控系统、驾乘人员提供统一的安装基准与安全防护。从实际用途来看，该车架完全替代了传统乘用车的承载式车身与非承载式大梁结构，依靠钢管的空间排布承担整车行驶过程中产生的弯曲、扭转、冲击载荷，同时集成了防滚架的安全防护功能，在车辆发生碰撞、翻滚时能够为驾乘舱预留足够的生存空间，避免结构侵入挤压驾乘人员。在功能特性上，车架前部预留了悬挂摇臂、转向机、制动管路的安装点位，可适配不等长双横臂式独立悬挂结构，中部区域按照驾乘人员的坐姿轮廓搭建了环绕式防护结构，预留了座椅、安全带、方向盘、操纵踏板的安装边界，后部区域设计了动力总成与后悬挂的安装支架位，可适配横置或纵置的小排量动力单元与传动组件，车架下部的横向连接杆件可用于安装油箱、散热系统、电瓶等附属部件，所有杆件的连接节点均经过受力优化，避免应力集中导致的结构失效。设计思路上采用了空间桁架的力学逻辑，摒弃了冗余的板材覆盖结构，全部采用圆形钢管通过三角形稳定结构拼接，每一根杆件都沿载荷传递路径布置，在保证整体扭转刚度、弯曲强度满足激烈驾驶需求的前提下，尽可能降低结构自重，实现轻量化与结构强度的平衡；前部的锥形收窄结构既优化了碰撞时的吸能溃缩路径，也为前轮转向预留了足够的活动空间，后部的双拱形立管结构用于安装后防滚支撑与尾翼固定点，侧边防撞杆件的高度刚好覆盖驾乘人员的躯干侧面，能够抵御侧面撞击的冲击力。外形尺寸与安装边界方面，整车架总长适配小型双座赛车的轴距要求，宽度控制在常规赛道行驶的合理范围内，驾乘舱的横向宽度可容纳两个赛车座椅与四点式安全带的安装空间，车架底部的离地间隙基准可根据使用场景调整悬挂安装位的高度，所有安装点位的同轴度、平面度公差均按照机械装配要求设计，能够保证后续四轮定位参数的准确调校，各杆件之间的焊接间隙预留了充足的焊接操作空间，不会出现杆件干涉无法施焊的问题，整体结构无需额外的大型冲压模具即可完成制作，非常适合小批量定制赛车与个人改装车辆的搭建使用。
