梅赛德斯斯普林特二类底盘结构设计

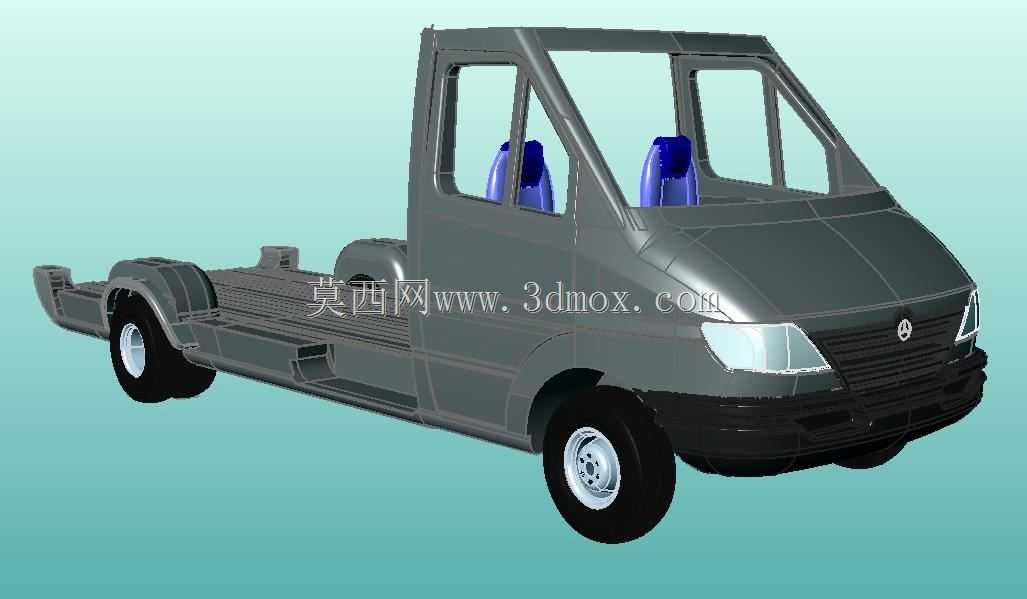

该模型还原的是梅赛德斯斯普林特轻客衍生的二类载货底盘结构，这类底盘是城市物流、专用改装领域应用极广的基础承载平台，日常可适配厢式货箱、冷藏机组、工程作业上装、旅居方舱、警用勤务舱等多种上装模块，覆盖城市配送、冷链运输、市政抢修、应急救援、短途旅居等多元场景，是轻型商用车领域适配性极强的通用底盘载体。从实际用途来看，该底盘保留了原厂驾驶室总成，拆除了后部封闭货厢结构，预留了完整的上装安装平面与接口，可满足不同改装厂的定制化加装需求，相比完整整车具备更高的改装自由度，能够适配不同行业的专用作业需求，同时保留了原厂车型的操控性能与可靠性基础，降低了专用车辆的开发成本与周期。从功能特性来看，模型完整呈现了底盘的核心结构：驾驶室采用双排座椅布局，可容纳3名驾乘人员，满足短途作业的人员搭载需求；前部保留了原厂的动力舱布局、前桥转向与悬挂结构，转向系统采用前置前驱布局的转向节结构，前悬挂为麦弗逊式独立悬挂，兼顾城市道路行驶的舒适性与操控灵活性；后部车架采用直通式纵梁结构，纵梁为变截面高强度钢设计，前部与驾驶室安装位衔接处做了收窄处理，后部承载段保持等截面结构，保证上装安装的平面度与承载强度，后桥采用钢板弹簧非独立悬挂，匹配双后轮布局，可满足3.5吨级的额定承载需求，车架上预留了标准化的上装安装孔位，孔位间距符合轻型商用车改装的通用规范，无需额外打孔即可适配多数标准上装结构。从设计思路来看，该底盘的设计核心是平衡原厂车型的行驶性能与改装通用性，驾驶室的人机工程布局完全沿用原厂成熟设计，保证驾乘人员的操作便利性与乘坐舒适度，车架部分在保留原厂底盘强度的基础上，做了上装适配的结构优化，所有走管走线的预留位置都沿车架纵梁内侧布置，避免上装安装时干涉管线布局，燃油箱、储气筒、排气后处理系统等底盘附件都布置在车架外侧与下部，不占用上部的上装安装空间，最大化预留上装的可用长度与宽度。从外形尺寸与安装边界来看，该底盘轴距为3665mm，属于斯普林特车型的长轴距版本，驾驶室后部的可用上装安装长度约为4.2米，车架上平面离地高度约为780mm，车架宽度为800mm，两侧轮距为1720mm，上装安装的最大宽度可拓展至2.1米，不会超出后轮的外廓边界，驾驶室顶部预留了警示灯、空调外机等附件的安装位，后部车架末端预留了拖车钩、后防护安装的接口，完全满足道路车辆的外廓尺寸与安全规范要求，可直接用于改装方案的验证、上装结构的匹配设计，也可作为商用车结构教学的直观演示载体。
