小型电动卡丁车车架及整车结构设计

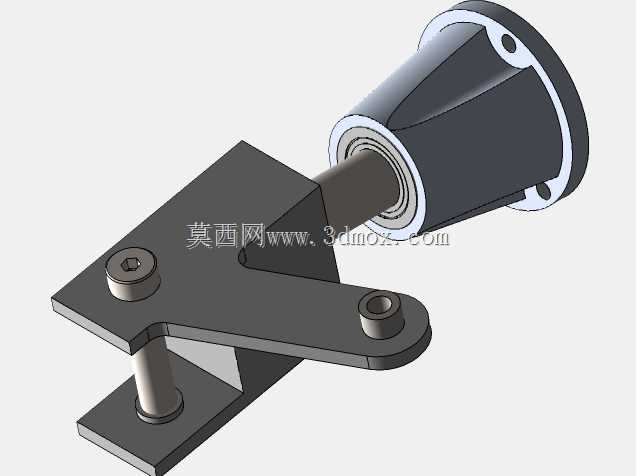

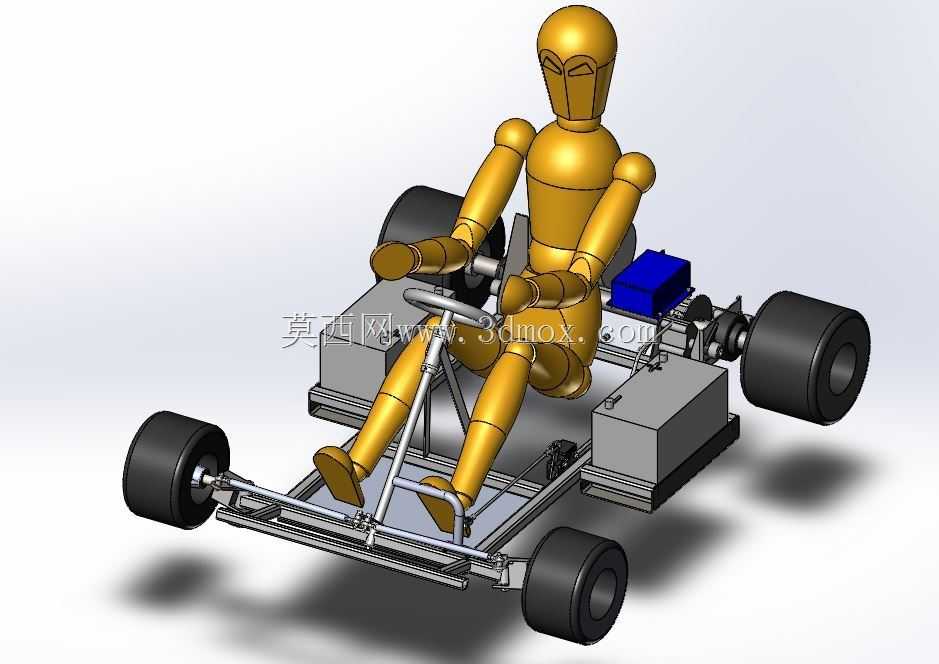

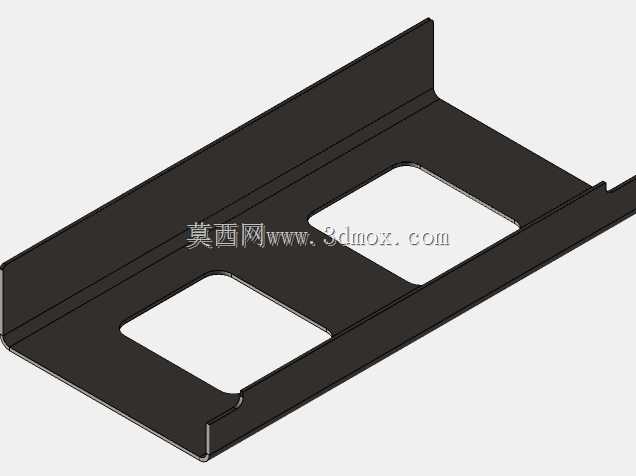

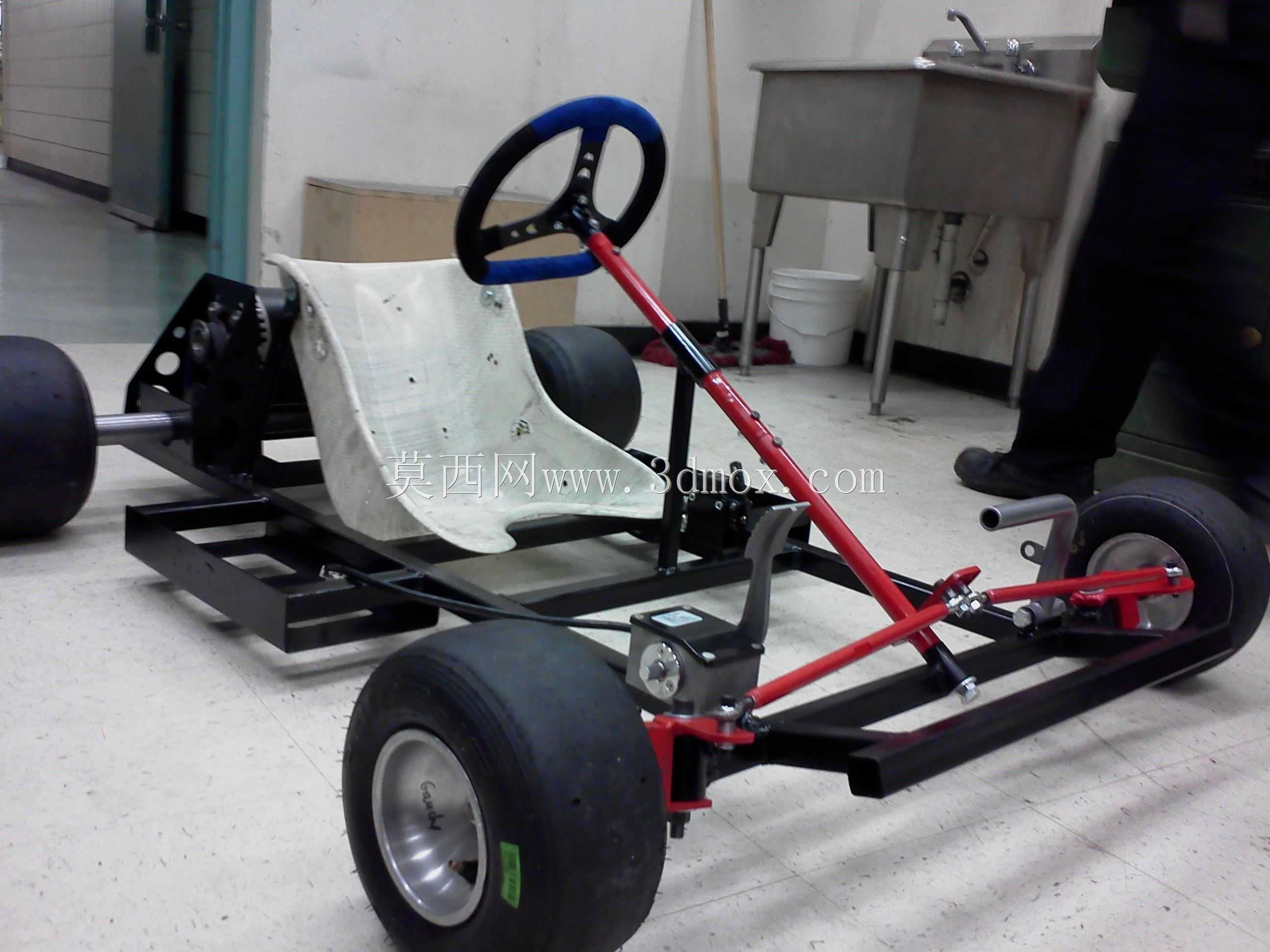

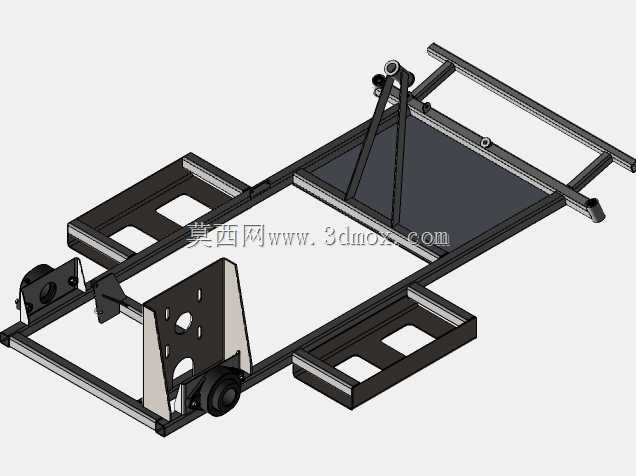

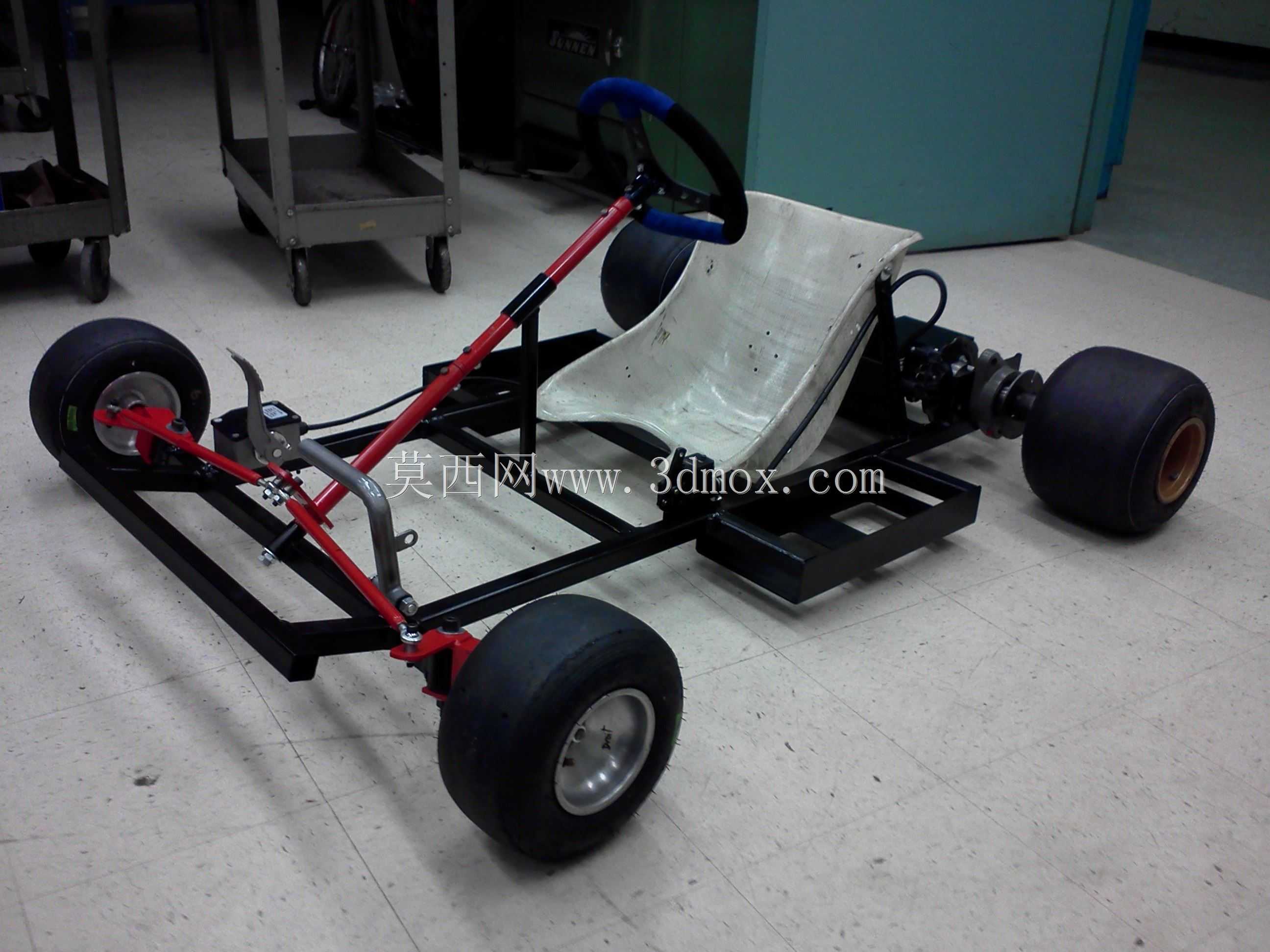

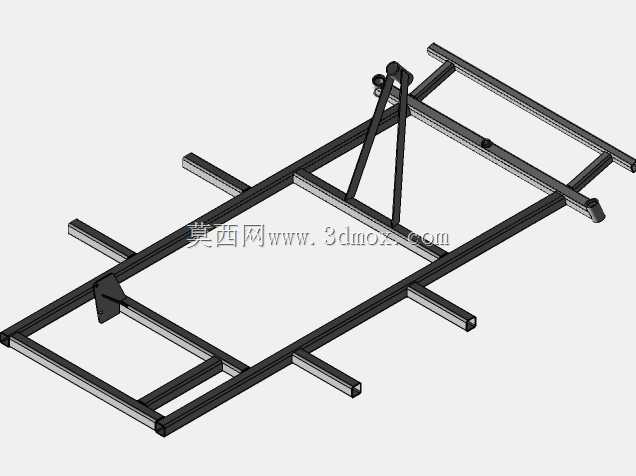

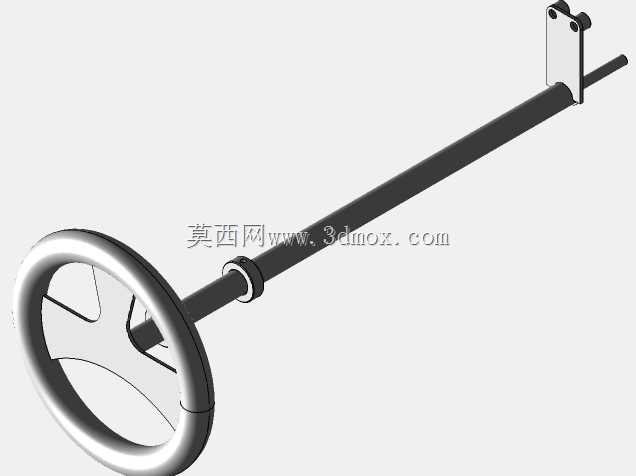

这款小型电动卡丁车主要面向室内外休闲游乐场地、青少年驾驶体验营、私人休闲代步等场景使用，可作为游乐场所的体验载具、短途休闲代步工具，也可用于青少年机械科普、车辆结构教学的实物参照载体。整车采用后置后驱的动力布局，将驱动单元布置于座椅后方的车架尾部区域，能够平衡前后轴荷，让转向操作更轻盈，同时避免动力组件占用驾乘者的腿部活动空间，适配不同身高的驾乘者使用。车架主体采用矩形钢管焊接成型的框架式结构，这种结构在保证整体抗扭刚度、承受行驶过程中路面冲击载荷的同时，能够有效控制整车自重，降低动力单元的负载，提升续航表现。转向系统采用前置拉杆式转向结构，通过转向柱连接方向盘与前轮转向节，转向拉杆的长度经过匹配调校，能够减少转向虚位，让转向反馈更直接，适配小半径转弯的使用需求，在狭小的场地内也能灵活完成掉头、绕桩等操作。行走系统采用小直径宽胎设计，轮胎接地面积更大，能够在平整的铺装路面提供足够的抓地力，减少行驶过程中的侧滑风险，轮毂采用金属材质，与轮轴的连接结构经过强化，能够承受急加速、急制动时的载荷冲击。驾乘区域配备了一体式成型的硬质座椅，座椅的曲面贴合人体背部与臀部的支撑曲线，能够在车辆转向时为驾乘者提供足够的侧向支撑，座椅通过螺栓直接固定在车架中部的安装位上，安装点位预留了调节余量，可根据使用需求调整座椅前后位置，适配不同腿长的使用者。制动机构布置于后轮轴位置，通过机械拉杆连接制动踏板，结构简单可靠，维护成本低，能够满足低速行驶状态下的制动需求。整车的安装边界充分考虑了小型化的设计需求，整体宽度控制在常规通道可通行的范围内，长度适配小型运输工具的装载要求，既可以在封闭游乐场地内灵活穿梭，也能够通过小型货车方便地转场运输。车架上预留了电池组、控制器的安装固定位，各个电气组件的安装位置做了分隔，避免线路干涉，同时方便后期的维护检修，走线槽沿着车架管材布置，能够保护线路不受行驶过程中的飞溅物、剐蹭损伤。转向与传动的活动节点都预留了润滑维护的空间，日常使用中可快速完成注油保养，延长整车的使用寿命。
