拖拉机牵引连接用带锁钩针牵引钩结构

该牵引钩是农用拖拉机后挂接系统的核心受力部件，主要应用于农用作业场景下拖拉机与各类农机具、拖斗、作业挂载设备的刚性连接，承担作业过程中全部的牵引载荷传递，同时可在非铺装农田路面、坡地作业、重载拖运等复杂工况下保证挂接可靠性，避免拖挂设备意外脱钩引发作业事故。在实际农田作业中，该部件可适配犁耕设备、播种机组、拖运货斗、秸秆还田机等多种后置挂载农具，满足不同农事作业的拖挂连接需求，是拖拉机后悬挂牵引系统中不可或缺的安全连接件。

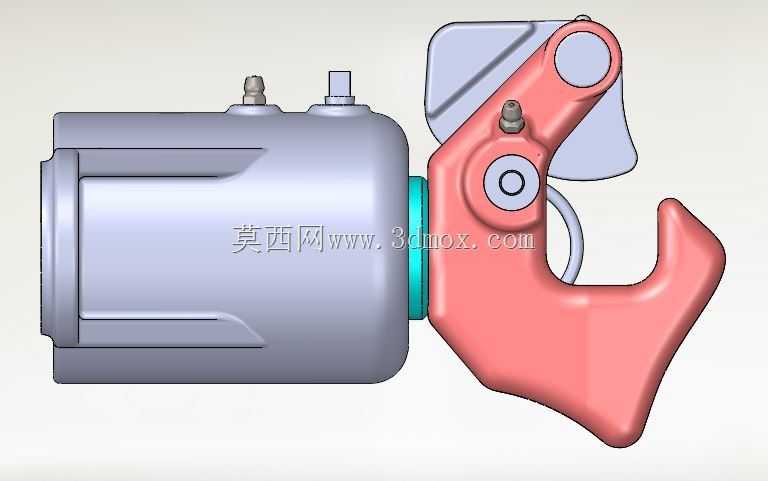

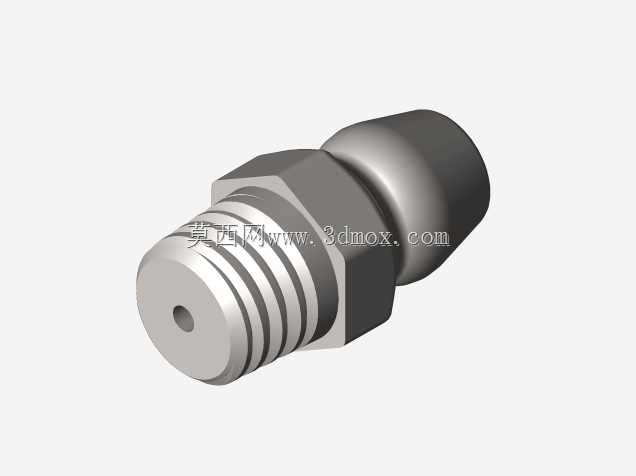

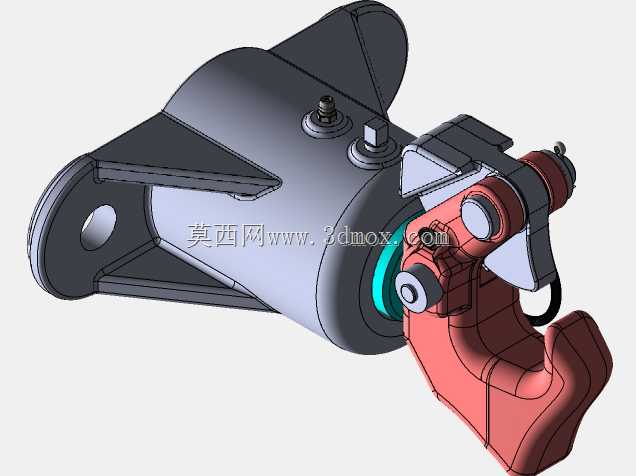

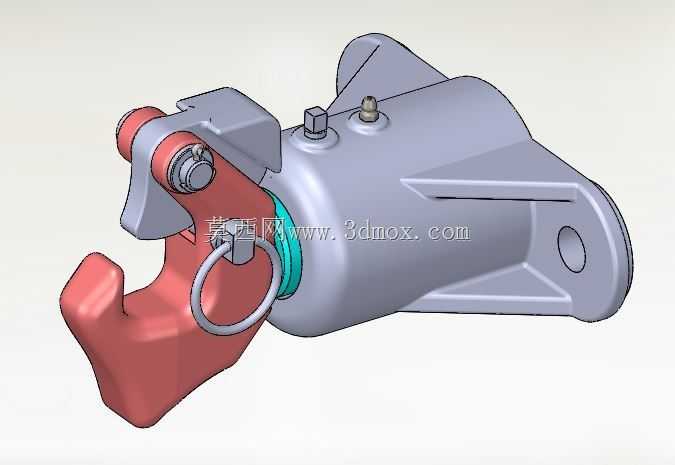

从功能特性来看，该牵引钩集成了自动锁止与手动解锁结构，钩体部分采用大弧度开口设计，方便挂接时牵引销快速导入钩槽，配套的弹簧压合锁块可在挂接完成后自动复位锁止，封闭钩体开口，即便在作业过程中遇到颠簸、振动、牵引角度大幅变化的情况，也能牢牢限制牵引销的脱出路径，保证挂接状态稳定。侧面设置的拉环结构为手动解锁操作位，操作人员无需探身至拖拉机与挂接设备的夹缝处，站在侧方拉动拉环即可带动锁块抬升完成脱钩操作，既降低了挂接脱开的操作难度，也规避了近距离操作的挤压风险。钩体上方设置的注油嘴可定期向内部铰接转轴处加注润滑脂，减少锁块、铰接销轴的磨损，延长部件在多尘农田环境下的使用寿命。

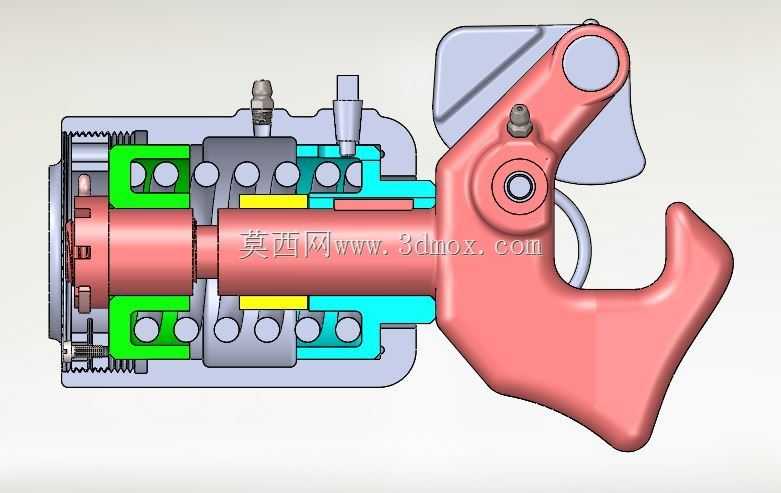

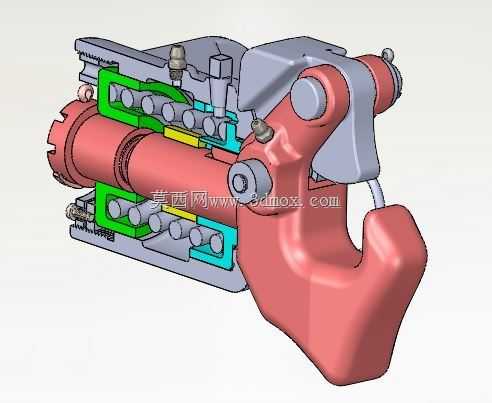

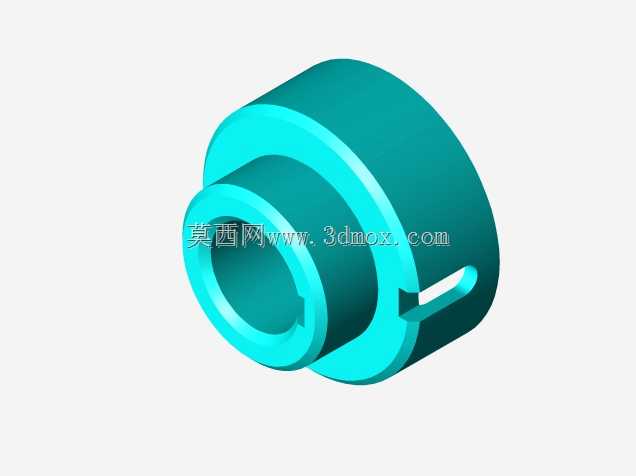

在设计思路上，该牵引钩采用分体式受力结构设计，钩头部分采用高强度合金结构钢构型，承担主要的牵引冲击载荷，后部的安装基座采用铸钢一体成型，通过后部的铰接安装孔与拖拉机后牵引架连接，可在一定范围内自适应调整牵引角度，适配不同高度的挂接设备，减少硬连接带来的应力集中。基座与钩头的连接部位设置了缓冲衬套，可吸收作业过程中起步、制动、颠簸带来的瞬时冲击载荷，避免刚性冲击对拖拉机后桥、挂接设备机架造成损伤。整体安装边界充分适配主流农用拖拉机的后牵引架安装尺寸，后部铰接孔的孔距、孔径符合通用农机挂接接口标准，无需对原有拖拉机牵引架进行改装即可直接替换安装，钩体最大开口尺寸适配常用直径的牵引销，挂接后锁止间隙控制在合理范围，既不会因间隙过大产生行驶撞击异响，也不会因间隙过小导致挂接卡滞。整体外形做了圆弧过渡处理，没有突出的尖锐棱角，避免作业过程中剐蹭农机具管线、缠绕田间作物秸秆，适配农田复杂作业环境的使用需求。
