雅马哈R6后摇臂与后悬挂总成结构

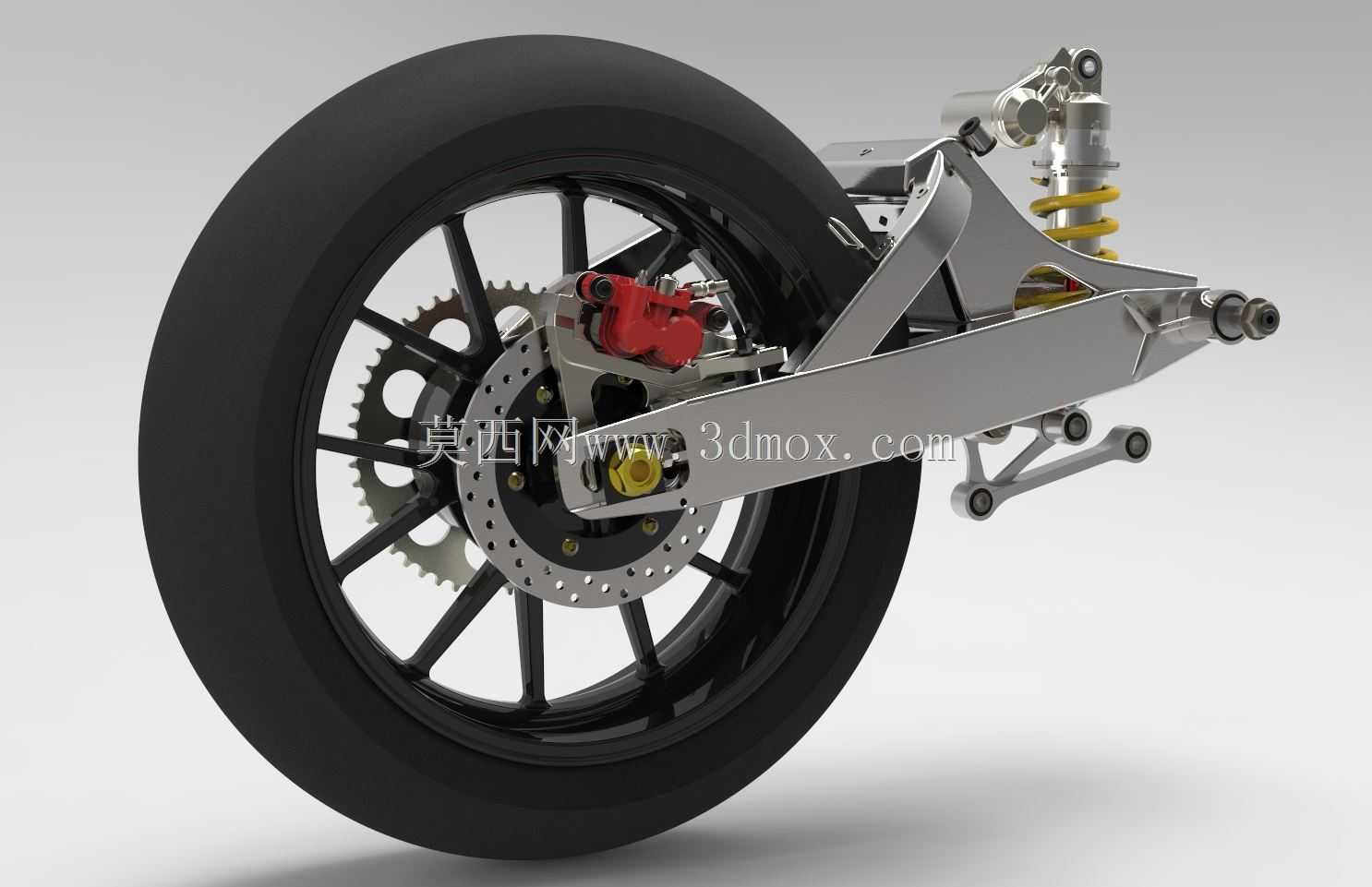

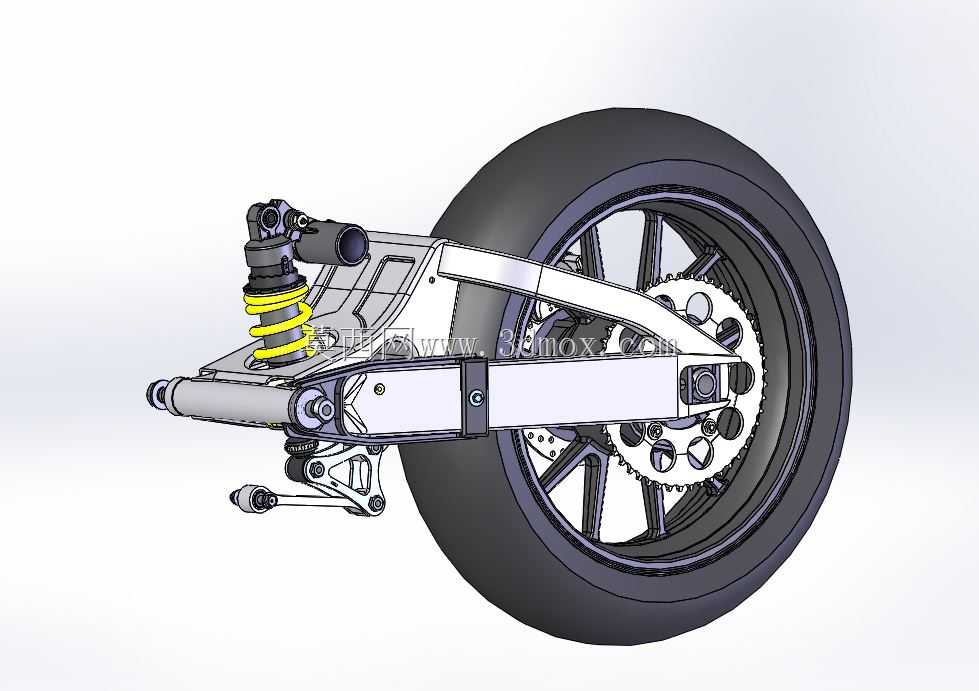

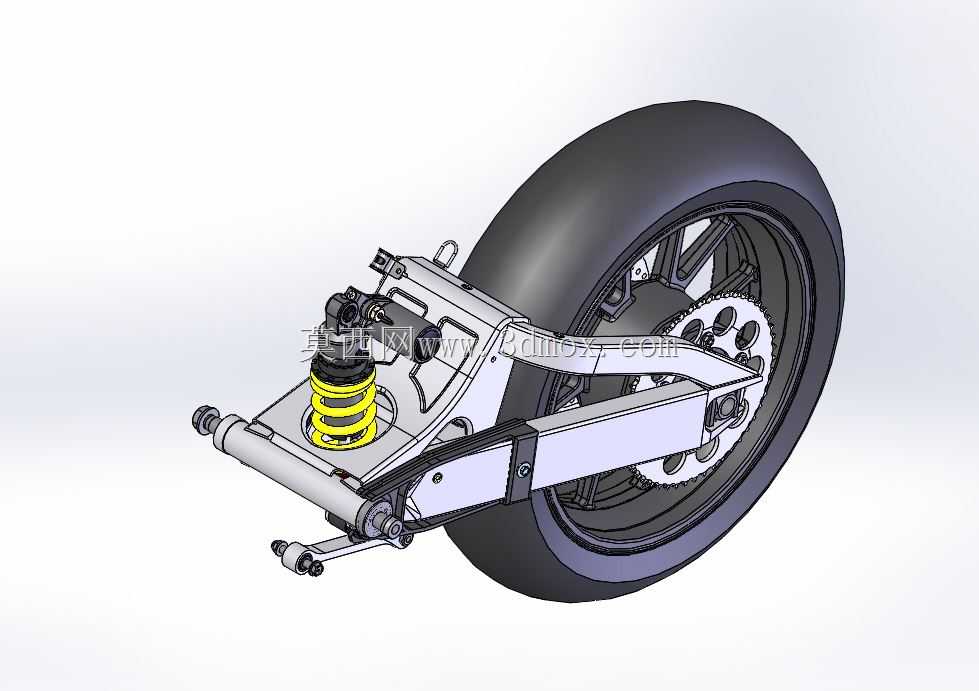

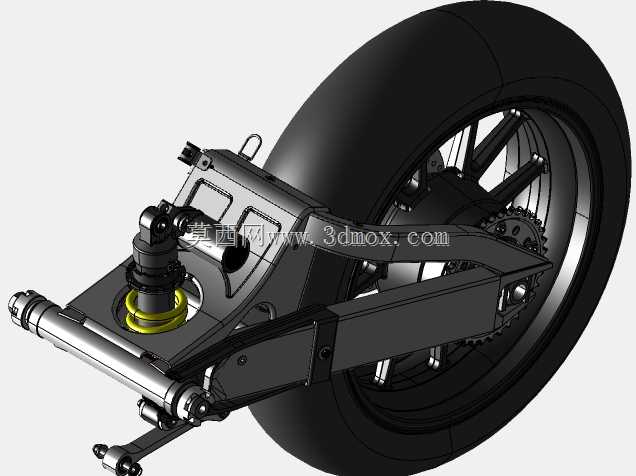

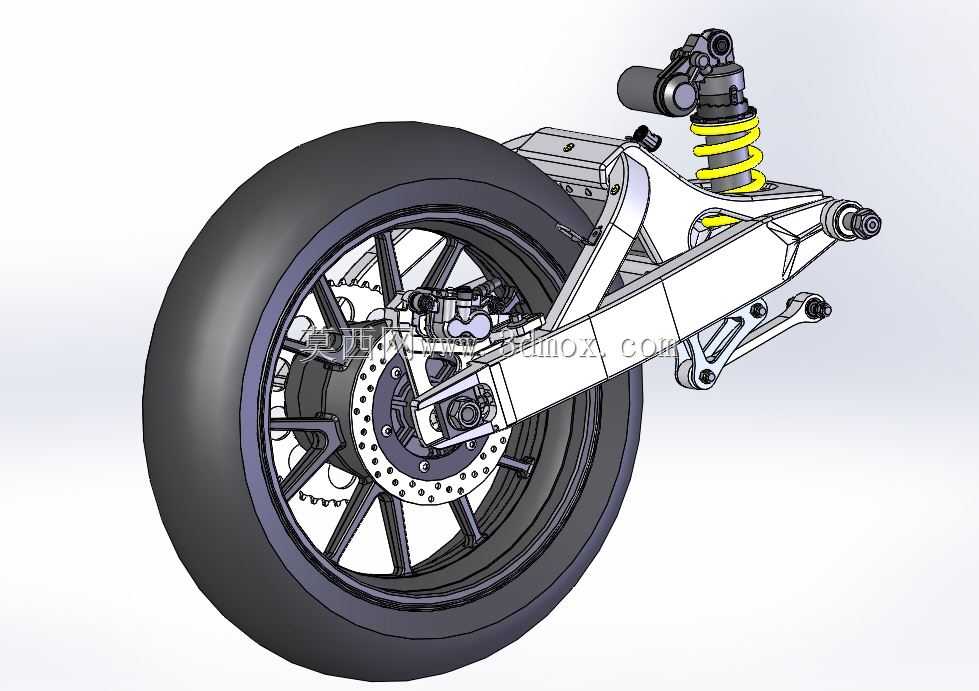

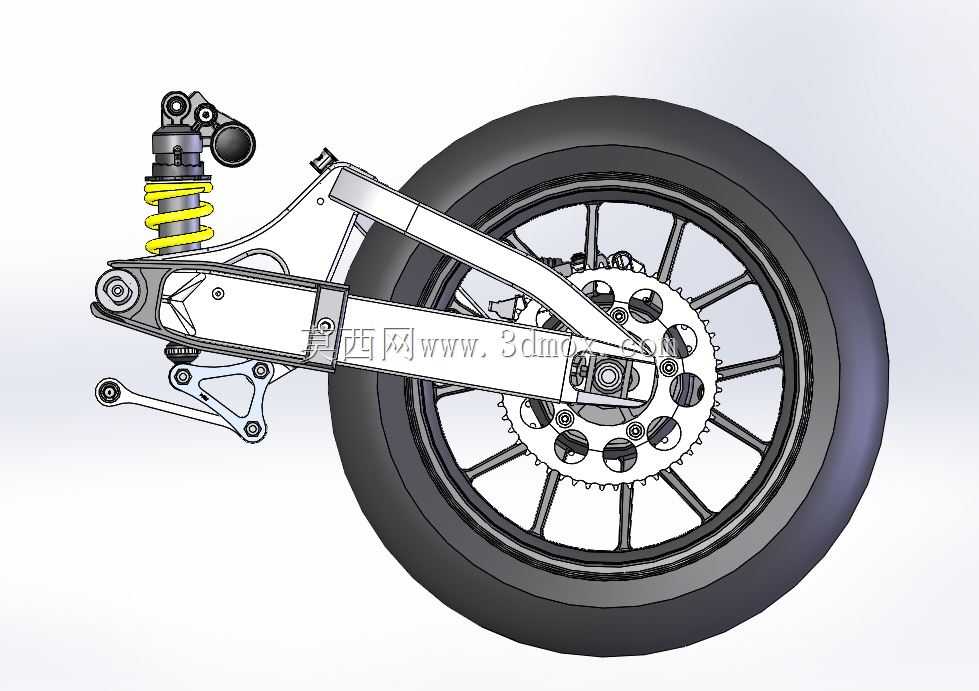

该结构为大排量运动摩托车的后行走与悬挂承载核心总成，主要应用于高性能赛道取向摩托车的后轴承载、动力传递与行驶缓冲场景，是摩托车后底盘系统的核心组成部分，直接决定车辆后轮的循迹性、过弯支撑性与动力输出稳定性。在实际使用场景中，该总成承担多重核心功能：一是承载后轮与车身尾部的全部载荷，在车辆加速、制动、过弯倾斜时传递车轮与车架之间的所有作用力，抵消路面传递的冲击载荷；二是通过后摇臂的铰接结构配合减震器，实现后轮相对于车架的上下跳动行程，过滤路面颠簸带来的振动，保证轮胎始终贴合路面，提升抓地力与行驶稳定性；三是集成后轮传动、制动的安装接口，将发动机输出的动力通过链轮传递至后轮，同时通过刹车卡钳与刹车盘的配合实现后轮制动功能。从设计思路来看，该后摇臂采用了双侧梁式铝合金结构设计，在保证结构刚性的前提下尽可能降低簧下质量，提升悬挂的响应速度；摇臂与车架的铰接点位置经过反复调校，匹配后减震器的安装角度与弹簧刚度，优化车辆在加速抬头、制动点头时的车身姿态控制，同时兼顾赛道激烈驾驶时的侧向支撑需求，避免过弯时摇臂产生形变影响操控精度。总成集成了完整的后轮组件，包含多辐式轻量化轮毂、通风刹车盘、传动链轮、单活塞后刹车卡钳，同时预留了轮毂轴承、摇臂转轴、减震上下安装点的所有装配边界，各部件的安装位置公差经过严格匹配，保证链轮与前牙盘的共面度、刹车盘与卡钳的平行度，避免传动异响与制动偏磨问题。在安装边界方面，后摇臂前端的铰接孔位匹配对应车型的车架后安装座尺寸，减震器上下安装点分别对应摇臂中部吊耳与车架尾部安装位，后轮轴的安装间距、轮毂的偏距完全适配R6车型的后轮规格，链轮的齿数与传动比匹配原车动力输出特性，刹车卡钳的安装座直接集成在摇臂尾部，无需额外转接支架即可实现原装位装配，所有轴承位的尺寸公差满足高速旋转的精度要求，既可以用于摩托车改装升级的结构参考，也可作为大排量摩托车底盘设计的教学演示模型，帮助理解后悬挂系统的受力传递路径与结构匹配逻辑。
