乘用车辆四缸排气系统管路结构设计

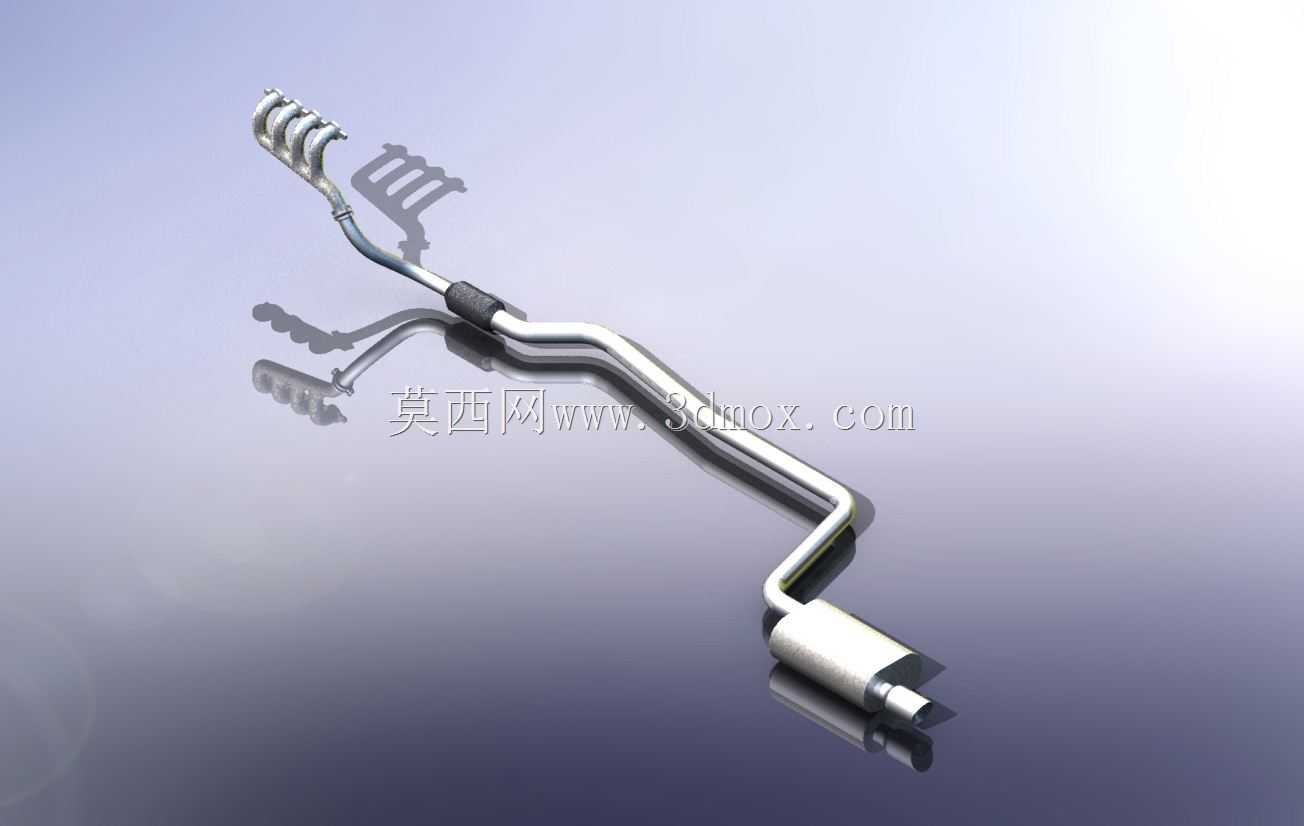

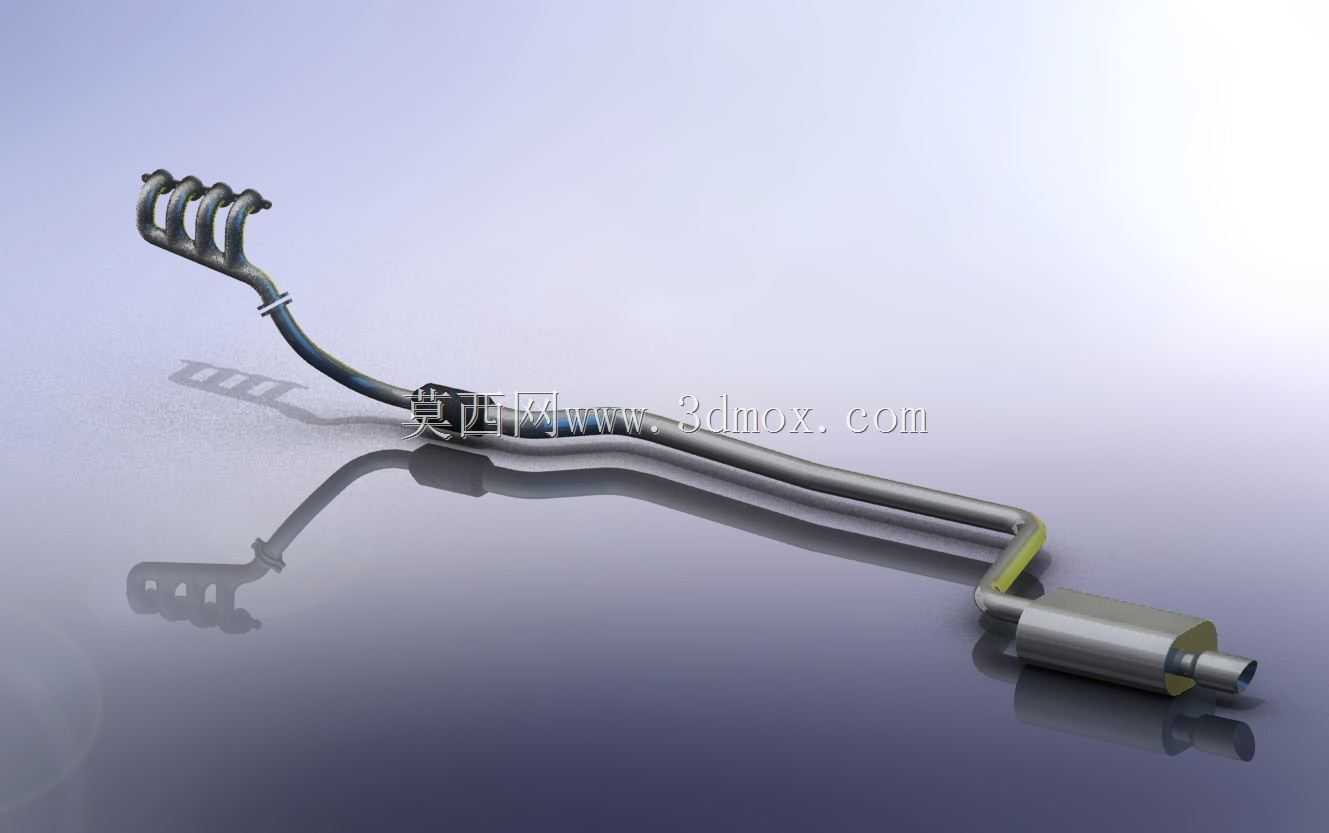

该排气系统结构主要适配直列四缸燃油乘用车辆，是车辆动力输出链路中负责废气导出、降噪减振、排放优化的核心配套部件，广泛应用于家用轿车、城市SUV等常规民用燃油车型的动力总成配套场景，直接对接发动机排气歧管出口端，承担着将发动机做功后产生的高温高压废气有序导出车体的核心功能，同时通过管路结构设计与消音单元配合，降低废气排放过程中的气动噪音，缓解排气脉冲带来的车体振动，还可通过管路走向的优化平衡排气背压，辅助提升发动机的进气效率与动力输出表现。从设计思路来看，该结构采用四合一等长歧管汇聚布局，四个进气接口分别对应发动机四个气缸的排气出口，歧管段做了等长弧度处理，能够让各缸排出的废气脉冲在汇聚段形成有序的气流序列，避免不同气缸的排气脉冲相互干涉形成紊流，以此降低排气阻力，减少不必要的动力损耗；中段管路采用大弧度弯折设计，全程避开车辆底盘的传动部件、燃油管路、悬挂结构等安装干涉区域，管路弯折处采用大曲率半径过渡，避免直角弯折造成的气流截面积突变，减少气流在弯折处的涡流损耗，同时在管路中段预留了氧传感器、三元催化单元的安装接口位，可直接配套后处理模块完成尾气净化功能；尾段采用横置回流式消音鼓结构，通过内部多腔室回流设计让废气在腔室内逐步膨胀减速，抵消高频气动噪音，最终通过尾端排气口将处理后的废气导出车体侧面。从安装边界来看，该排气系统整体沿车辆底盘纵梁方向布置，进气端接口的安装孔位与直列四缸发动机排气侧的法兰孔位完全匹配，固定吊耳的位置对应底盘预设的安装挂点，管路整体的离地间隙符合乘用车底盘通过性要求，不会在车辆满载、过颠簸路段时与地面发生剐蹭，消音鼓的布置位置避开了后悬挂的运动行程范围，不会在悬挂压缩回弹时与排气结构发生碰撞干涉，管路的整体走向充分考虑了底盘下方的空气流场设计，不会对底盘空气导流造成明显阻碍，同时管路与底盘燃油箱、制动管路等部件预留了足够的隔热间隙，避免高温排气管路对周边部件造成热影响。
