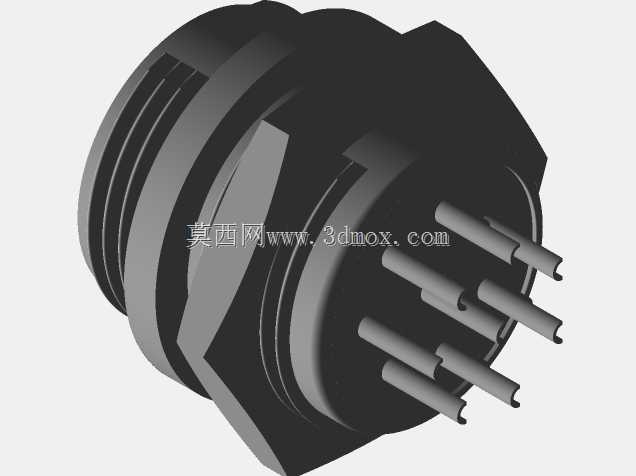

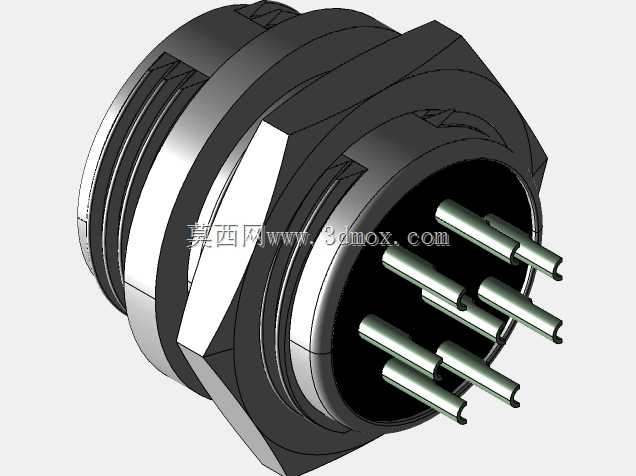

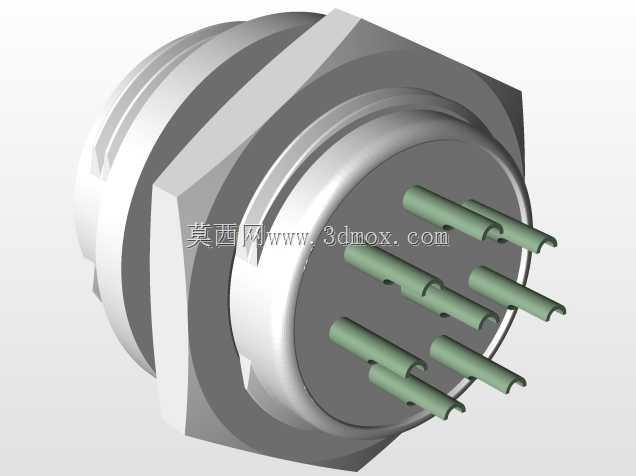

GX-16八芯航空插头插座结构设计

这款GX-16规格的八芯连接器，是工业电气连接场景中应用极为广泛的基础接插元件，常见于各类小型机电设备、检测仪器、通讯传输装置、工业控制模组的线路接驳环节，能够在设备内部模块之间、设备与外接线缆之间实现稳定的多通路电气信号与小功率电力传输，避免线路接驳处出现松脱、接触不良、信号串扰等问题，保障设备运行时的线路连接可靠性。

从实际使用场景来看，这类圆形航空插头插座适配需要频繁插拔接驳、对连接紧固性有一定要求的工况，比如小型工业传感器的信号输出端接驳、便携式检测设备的外接探头连接、自动化设备上的小型功能模块快速拆装接线，都能依靠这类连接器实现免焊接的快速接插，大幅降低设备组装、检修、模块更换时的线路接驳工作量，同时相比普通接线端子，其带锁紧的结构能够抵御一定程度的振动拉扯，避免设备运行过程中接线意外脱落。

在产品功能特性设计上，这款八芯连接器采用公母对插结构，公端内置八根平行排布的插针，插针采用导电性能优异的金属基材加工，表面做镀层处理降低接触电阻，母端对应设置适配的插孔，对插后每根插针与对应插孔紧密贴合，实现八路独立的电气通路，不同通路之间做绝缘隔离，避免相邻针脚之间出现信号串扰或者短路问题。连接器外圈设置有螺纹锁紧结构，公母端对插到位后可以通过旋合螺纹实现轴向锁紧，即便在设备存在小幅振动的工况下也不会出现松脱，同时连接器本体的绝缘基座采用耐温、绝缘性能优异的工程塑料加工，能够隔绝插针与外部安装金属面板之间的导电通路，避免出现漏电风险。

在外形与安装边界设计上，这款连接器采用16mm标称直径的圆形法兰安装结构，法兰端设置有对称的切边平面，既可以通过法兰上的安装孔配合螺丝固定在设备面板上，切边结构也能够避免安装后连接器随插头旋紧时出现跟转，安装开孔适配常规的16mm面板开孔尺寸，安装后突出面板的厚度经过优化，不会占用过多设备外部空间。插针端的排布采用圆周均匀阵列布局，每根插针的直径、相邻插针的间距都经过严格匹配，既保证足够的载流能力，也控制整体连接器的外径尺寸，适配小空间内的多线路接驳需求，连接器尾部预留有线缆接入空间，可以根据使用需求焊接不同线径的信号线缆或者电源线缆，外部可以配套防护护套提升线缆接驳处的耐弯折能力。

整体设计充分兼顾了小体积、多通路、连接可靠、安装便捷的使用需求，结构紧凑合理，能够满足多数小型工业设备的电气接驳需求。
