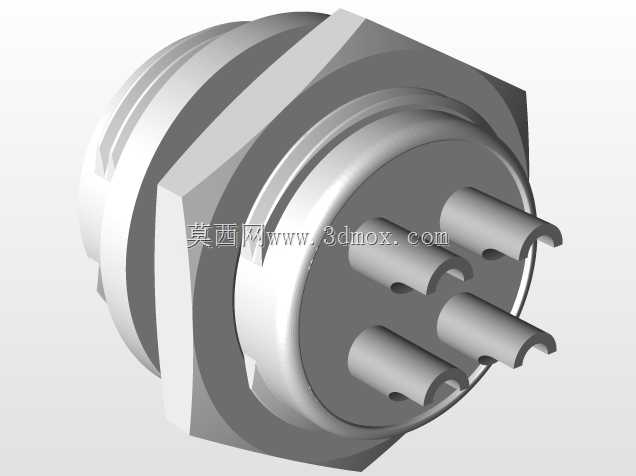

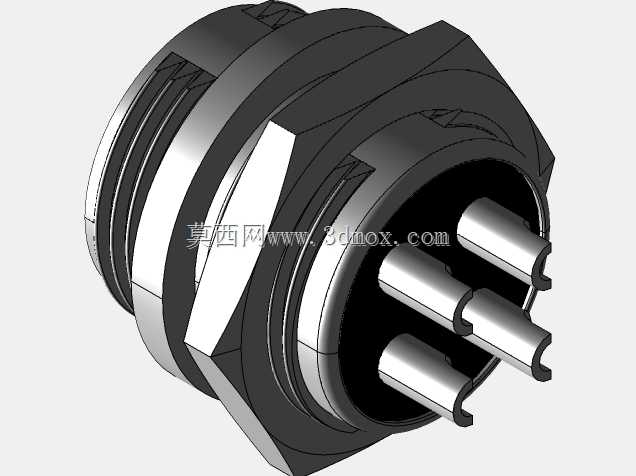

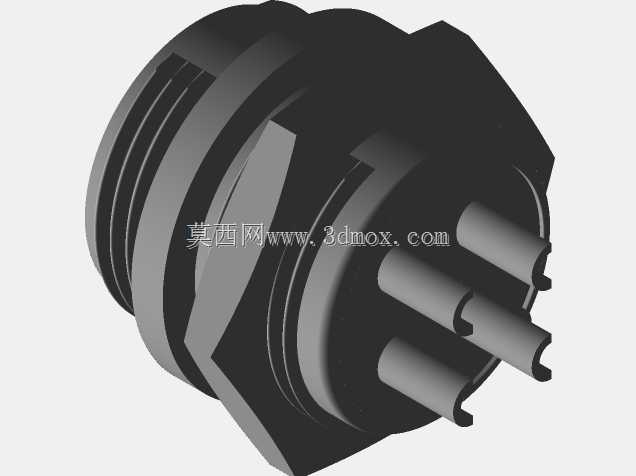

GX-16四芯航空插头连接器结构设计

这款GX-16规格的四芯圆形连接器，是工业电气连接场景中应用极为广泛的基础接插元件，常见于各类小型机电设备、检测仪器、户外照明装置、通讯传输设备、小型自动化控制单元的线路对接环节，承担着电力传输与控制信号稳定连通的核心作用，能够在频繁插拔的使用场景下保持可靠的接触性能，避免线路松脱、接触不良引发的设备运行故障。从实际使用场景来看，这类连接器常被用在需要频繁拆分接线的设备部位，比如便携式检测设备的外接探头接线端、小型机电设备的机身与外接模块的连接位置、户外亮化工程的灯具供电对接处，既可以实现线路的快速拆装，也能在对接后为接点提供基础的防护，减少灰尘、潮气对接点的侵蚀。在功能特性设计上，这款四芯连接器采用了公母对插的结构形式，插针部位做了等距圆周排布，四个导电插针分别对应不同的线路通道，可同时满足小功率电力传输与多路控制信号的同步传输需求，插针端部做了圆弧导向处理，能够在对插过程中自动校正对位偏差，降低插针对接时的磕碰损伤风险。连接器主体外侧设计有六角锁紧结构与配套螺纹，安装时可以穿过设备面板的预留开孔，通过配套螺母从面板另一侧锁紧固定，能够稳固嵌装在设备壳体上，不会因为日常插拔受力出现松动移位；对接端的外圈设计有配合卡扣或螺纹锁紧的结构，公母头对插后可以通过锁紧结构实现轴向固定，避免设备运行过程中的震动导致接头松脱。在设计思路上，这款连接器充分兼顾了安装便捷性与使用可靠性，整体外形采用圆柱式结构，最大外径适配16mm规格的安装开孔，安装法兰部位的厚度控制在常规设备面板的适配范围内，不会因为安装位过厚或过薄出现固定不稳的问题；插针与绝缘基座的配合做了防转设计，能够避免插针在插拔受力时出现转动移位，保证每一路接线的对位准确性；绝缘基座采用耐温绝缘材质，将四个导电插针完全隔离，避免不同通道之间出现爬电、短路的问题，金属外壳部分做了圆滑过渡处理，没有尖锐棱角，既可以在安装过程中保护操作人员不被划伤，也能减少外壳应力集中带来的结构损坏风险。从安装边界来看，这款连接器的后部接线端预留了足够的焊线或压接空间，适配常规线径的多芯导线连接，安装时仅需在设备面板上开出对应尺寸的圆形安装孔，无需额外加工复杂的异形固定位，就能快速完成连接器的装配固定，大幅降低设备生产环节的装配加工难度。
