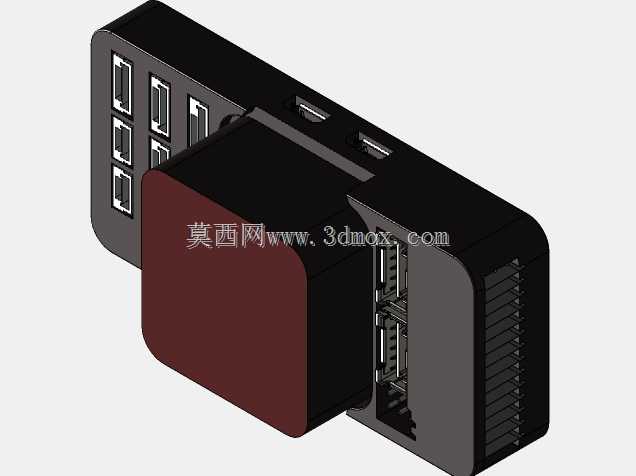

适配Edison载板的Pixhawk飞控立方体结构

这款立方体结构的飞控载体，主要面向多旋翼、固定翼等各类民用无人机的飞行控制场景，作为无人机整机的核心控制单元承载结构，可直接适配Pixhawk 2.1版本飞控核心板，同时预留了Edison载板的安装空间，能够满足开发者在飞控端拓展边缘计算能力的需求，可应用在航测巡检、农林植保、行业作业类无人机的整机集成环节，也可作为无人机DIY爱好者、飞控研发团队的硬件适配载体使用。从实际用途来看，该结构一方面为飞控核心板、计算载板提供可靠的物理防护，避免飞行过程中的震动、磕碰损伤核心电子元件，另一方面通过规整的立方体外形，统一了对外接口的排布方向，能够大幅降低无人机整机布线的复杂度，减少装机过程中的线路干涉问题。在功能特性上，结构侧面对应飞控的各类通讯、调试接口预留了精准的开口，涵盖数传接口、GPS接口、调试串口、电源输入接口等常用端口，无需额外打磨修改即可直接插接对应线材；结构一侧设计有密集的格栅式散热通道，能够为高负载运行的飞控核心板、Edison计算模块提供被动散热能力，避免长时间飞行过程中核心元件积热导致的性能降频或运行异常；结构的拼接处采用了精准的卡扣定位设计，组装时无需额外辅助治具即可完成上下壳体的对位，配合螺丝固定即可实现稳固连接，同时也方便后续的固件调试、硬件更换操作。设计思路上，整体以飞控核心板、Edison载板的实际堆叠尺寸为基准，在保证结构强度的前提下尽可能压缩整体体积，避免占用无人机机架内部过多的安装空间；接口位置的排布充分考虑了常规无人机的布线走向，将高频使用的调试接口、电源接口布置在靠近机架走线槽的一侧，将传感器外接接口布置在靠近机架顶部的一侧，适配绝大多数常规无人机机架的安装逻辑。外形尺寸与安装边界方面，整体为规整的近似立方体造型，边角做了圆弧过渡处理，避免尖锐边角在装机过程中划伤线材或操作人员；底部预留了标准的飞控安装孔位，孔位间距匹配行业通用的飞控安装减震座规格，可直接搭配标准减震球安装在无人机机架的飞控安装位上，无需额外制作转接件；结构整体的外轮廓尺寸充分考虑了机架内部的常见安装空间，不会与机架上的电调、电池、图传等其他部件产生安装干涉，能够适配绝大多数轴距在300mm以上的多旋翼无人机以及对应尺寸的固定翼无人机安装需求。
