地狱火导弹SolidWorks三维结构模型

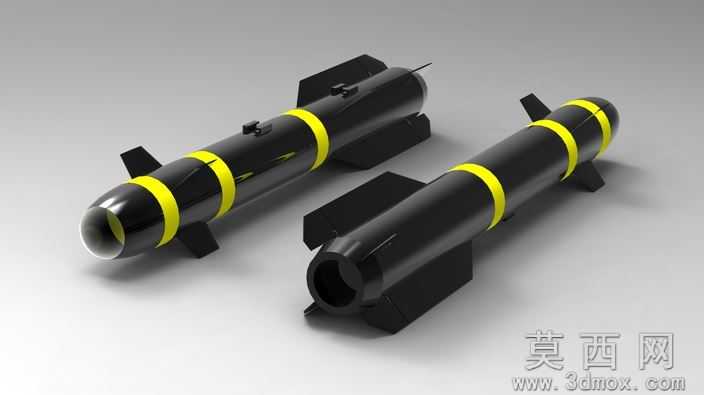

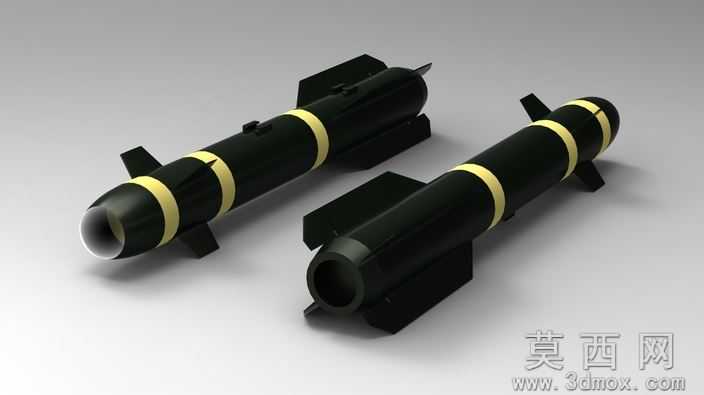

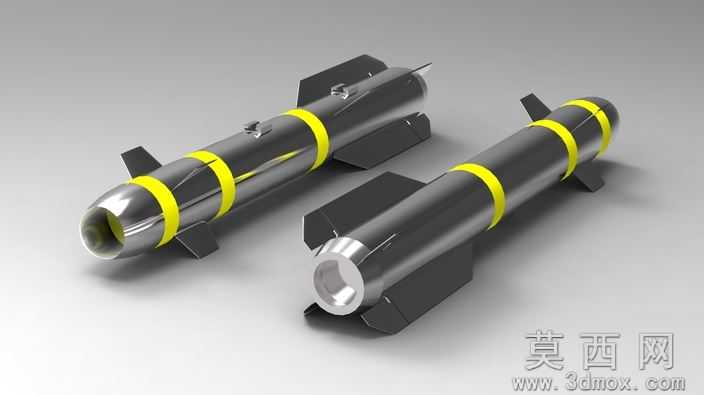

本模型为地狱火导弹的高精度三维结构模型，建模过程严格参照实弹外形比例与结构特征开展，首先通过参考公开的外形尺寸参数绘制弹体主体回转草图，依次完成弹身、导引头舱段、战斗部舱段、尾翼稳定结构的分步建模，建模过程中对弹体表面的吊装卡扣、尾翼安装槽、导引头收口结构等细节特征做了1:1还原，未省略关键结构细节，保证模型外形还原度符合工业级建模标准。参数设计层面，模型严格匹配地狱火导弹的实际尺寸比例，弹体直径、总长、尾翼展长、弹身环带位置均按照公开参数做等比例缩放设置，所有特征均采用全参数化驱动，使用者可根据自身需求调整弹体尺寸、尾翼角度、环带位置等参数，无需重新绘制基础草图即可完成改型设计，模型特征树逻辑清晰，无冗余特征、无报错特征，方便后续编辑修改。渲染材质层面，模型在Keyshot渲染环境中完成效果呈现，弹体主体采用哑光深灰金属材质模拟弹体合金钢外壳质感，弹身黄色标识环采用高饱和度哑光黄漆材质，尾翼采用与弹身一致的金属材质并做边缘倒角处理，导引头部分采用半透明磨砂材质模拟光学导引头的玻璃罩效果，整体光影采用柔和的工作室布光，突出弹体的金属质感与结构轮廓，渲染效果清晰展示模型的所有外观细节。结构原理层面，模型完整还原地狱火导弹的气动布局结构，包含圆柱形弹身、四片呈X型布置的折叠尾翼、弹身中部的两处黄色标识环、头部锥形导引头、尾部喷口结构，尾翼部分做了可活动的装配约束设置，可模拟尾翼展开与折叠的动作状态，弹体各舱段采用独立零件建模后完成总装配，可清晰展示导弹的分段式结构逻辑，方便理解导弹的气动稳定原理与舱段布局。软件兼容层面，模型原生基于SolidWorks2010版本创建，同时提供STEP、IGES通用中间格式文件，可兼容UG、Pro/E、Catia等主流三维建模软件，无需格式转换即可直接打开编辑；附带的STL格式文件可直接导入切片软件，用于3D打印制作实体模型，同时附带效果渲染图方便使用者快速预览模型效果，所有文件均经过完整性校验，无缺失面、无破面问题。研发教学应用层面，该模型可用于军工类专业的武器结构教学演示，帮助学员直观理解反坦克导弹的气动布局与结构组成；也可作为军工装备研发的概念参考模型，用于挂载适配、气动仿真的前期基础模型使用；同时可作为三维建模教学的进阶练习案例，帮助学习者掌握回转类零件建模、装配体约束、曲面细节处理的相关技巧，也可用于军事主题的动画制作、场景搭建的素材使用。
