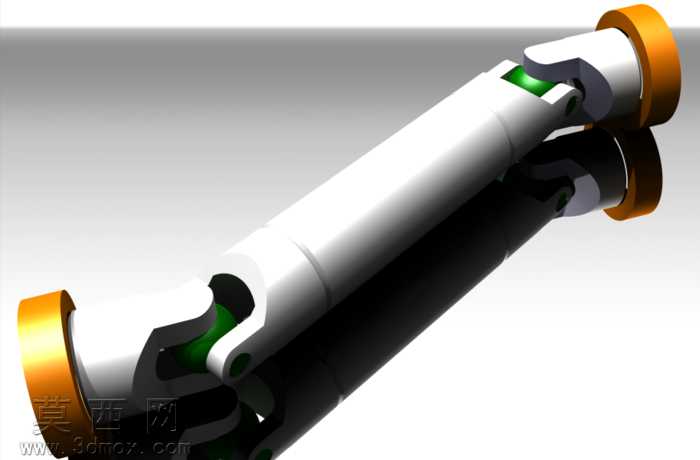

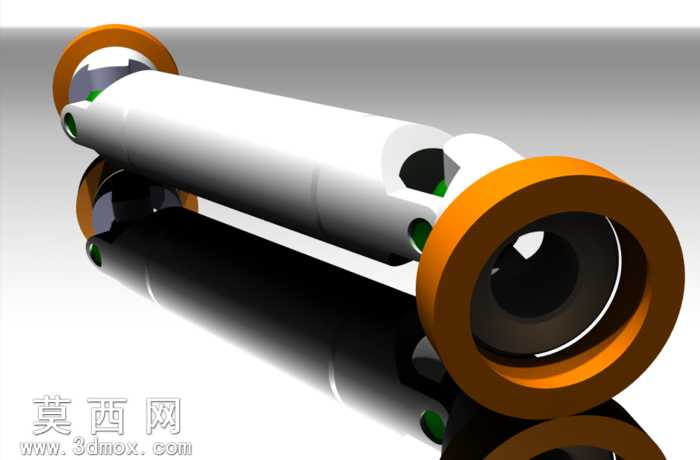

带动画演示的等速万向节传动结构

本作品为等速万向节传动组件的三维建模成果，建模阶段严格遵循机械传动零件的设计规范，先通过草图绘制完成十字轴、钟形壳、钢球保持架、内外滚道、连接轴段等核心零件的轮廓约束，对各配合面的尺寸公差进行参数化设定，保证后续装配环节的干涉检查可顺利完成。建模过程中针对万向节的等速传动特性，对钢球与滚道的共轭接触曲面做了精细化处理，通过曲面放样、布尔运算完成滚道的弧形曲面构建，确保钢球在传动摆角范围内始终处于两轴的角平分面上，还原等速万向节的核心传动原理。材质与渲染环节，对金属结构件采用哑光银白金属材质，模拟调质合金钢的表面质感，对接头外圈的防护结构采用亮橙色工程塑料材质，区分功能部件的同时提升视觉辨识度，场景内添加柔和的环境反射效果，对零件边缘做轻微倒角光影处理，避免渲染效果出现生硬的棱角失真，同时通过半透明叠加效果展示内部钢球的排布位置，直观呈现内部传动结构。结构设计上完整还原了双联式等速万向节的装配关系，对十字轴与轴叉的铰接配合、钢球与保持架的间隙配合、连接轴与外接法兰的定位配合都添加了符合实际工况的装配约束，在此基础上制作了传动动画，模拟两轴存在夹角时的动力传递过程，可直观展示万向节在变角度工况下的连续传动状态，清晰呈现各零件的运动轨迹与配合关系，可用于机械原理教学、传动结构方案展示等场景，帮助观者快速理解等速万向节的工作逻辑与结构特点。
