航空起落架支腿润滑销轴结构设计

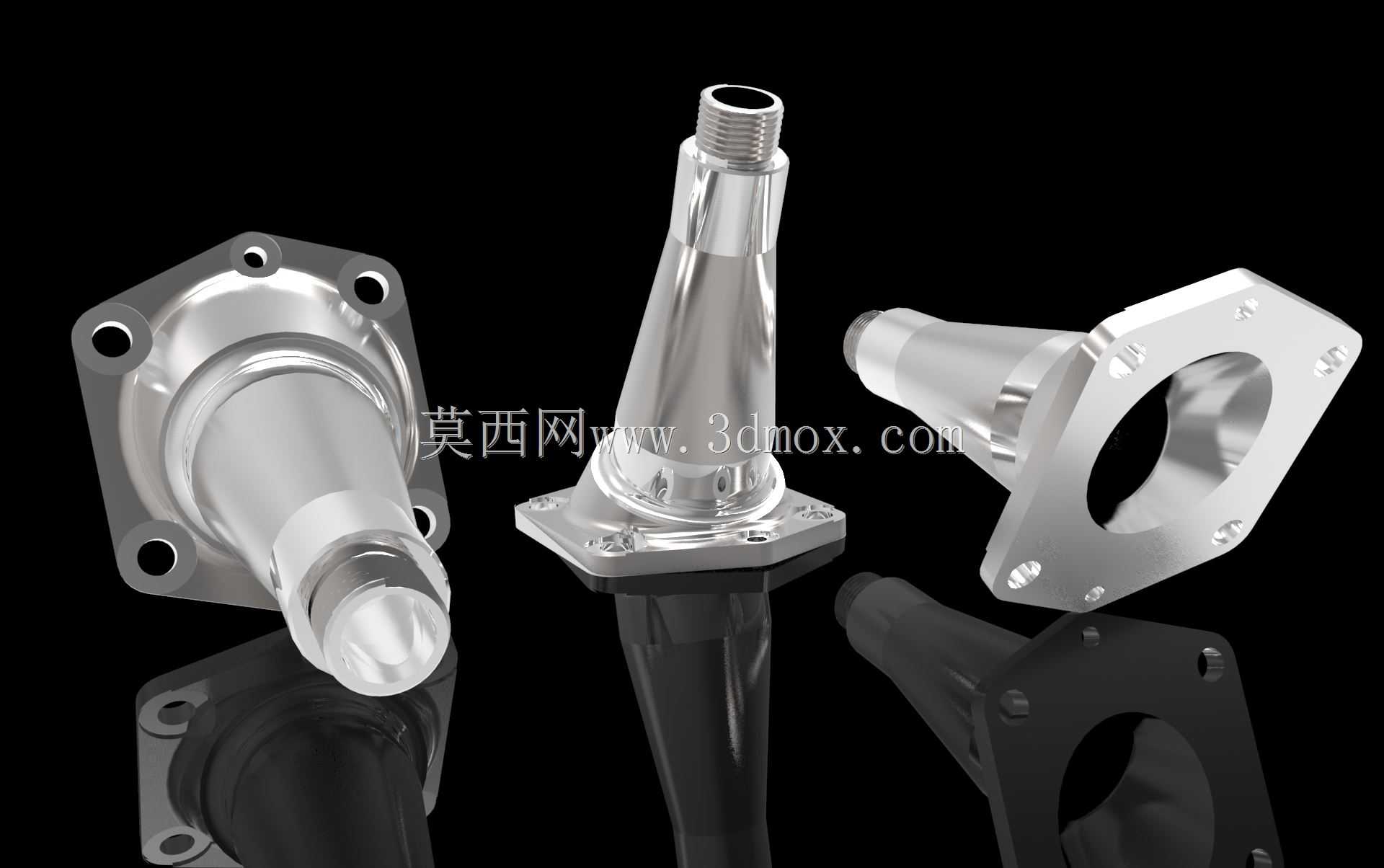

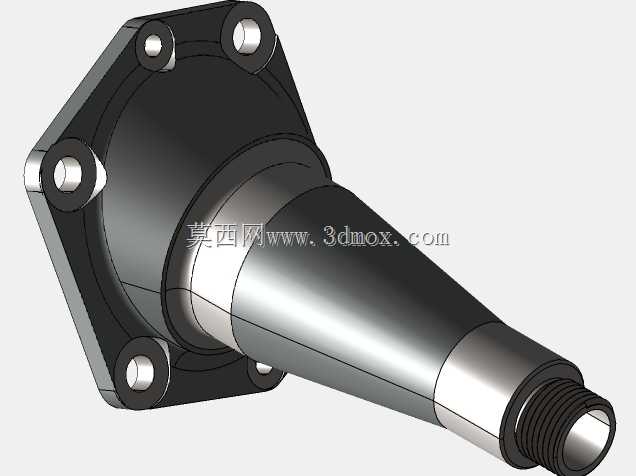

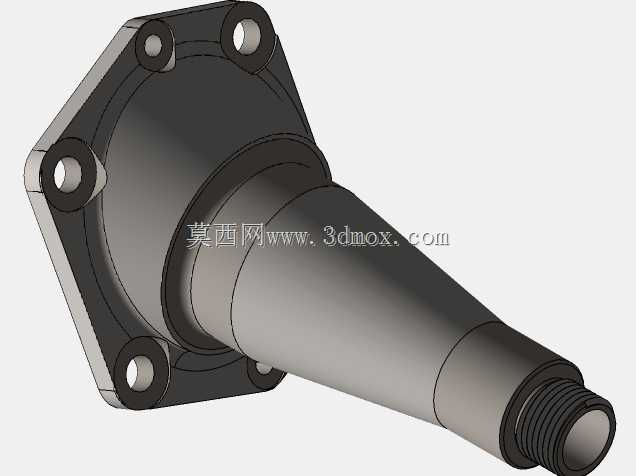

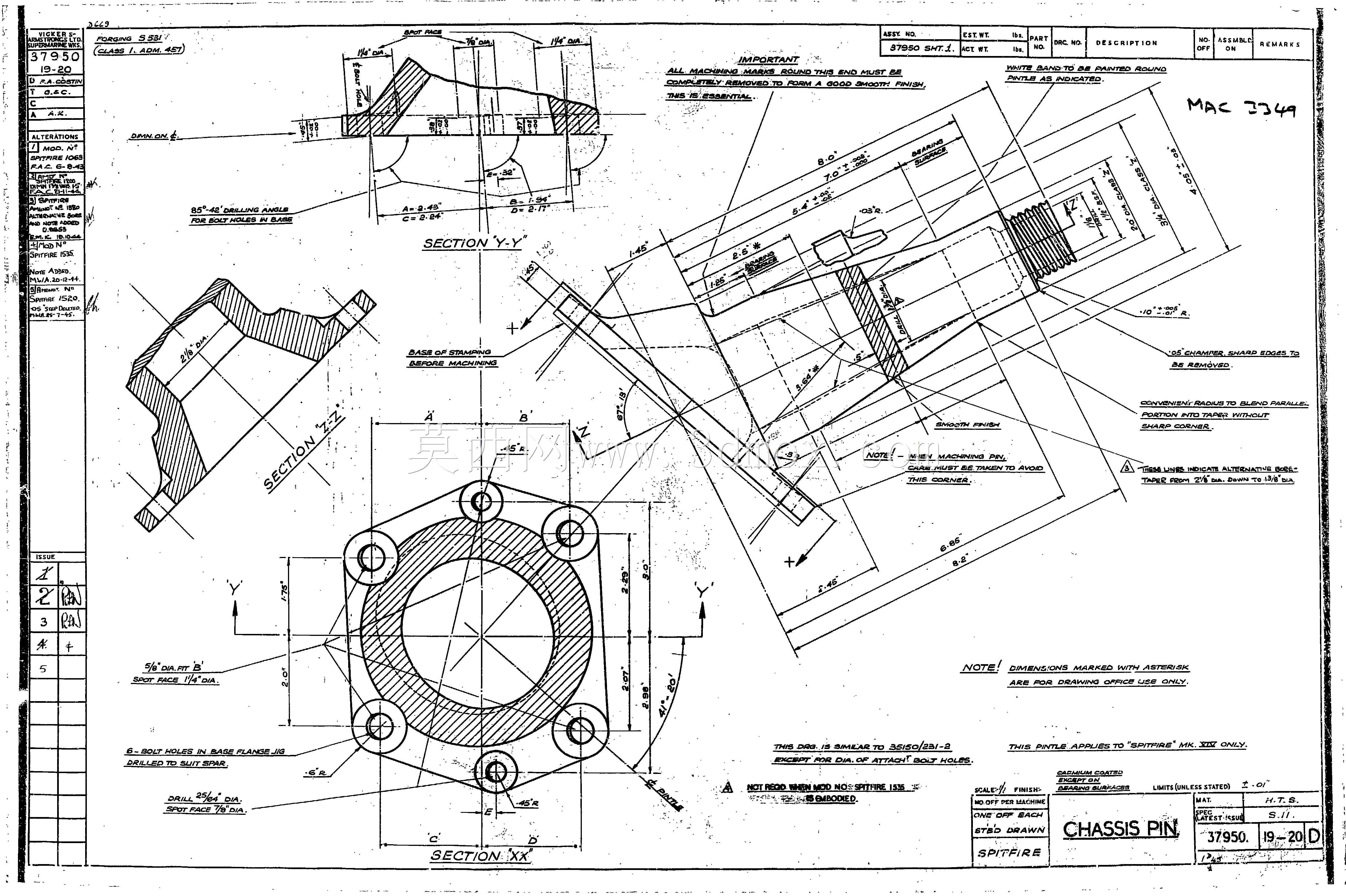

该零件应用于航空飞行器起落架的支腿连接部位，是承担起落架收放过程中载荷传递、同时为铰接转动部位提供润滑通路的核心承力构件，在飞行器地面滑行、起降冲击、起落架收放动作全程都持续承受交变载荷与铰接摩擦作用，其结构可靠性直接关系到起落架动作的顺畅性与飞行起降阶段的安全性能。从实际用途来看，该销轴作为起落架支腿与主承力结构的铰接核心，一方面要传递地面支撑带来的径向、轴向复合载荷，缓冲起降过程中的冲击振动，另一方面自身集成的润滑通路可以持续为铰接转动面输送润滑油脂，避免铰接部位在反复转动过程中出现干摩擦、卡滞、磨损过量等问题，保障起落架在全服役周期内的动作可靠性。从功能特性来看，该零件采用带法兰盘的轴类结构设计，一端的法兰盘上均匀布置安装孔，可通过紧固件与支腿结构实现刚性定位连接，避免销轴在铰接孔内出现转动、窜动等问题；轴身加工有高精度的配合圆柱面，与铰接衬套形成间隙配合的转动副，满足转动过程中的同轴度要求；轴端加工有外螺纹结构，可通过锁紧螺母实现轴向限位，防止销轴在交变载荷作用下脱出；轴身内部设计有连通的润滑油道，可将外接润滑管路输入的润滑油脂均匀输送到各个转动配合面，形成持续的油膜保护，降低转动摩擦阻力，减少配合面的磨损量。在设计思路上，该零件首先围绕承力需求进行结构强度校核，根据起落架承受的最大冲击载荷计算轴身的最小直径，确保在极限载荷下不会出现塑性变形、断裂等失效问题；其次结合安装空间的边界约束，确定法兰盘的外径、安装孔的位置分布与孔径大小，保证法兰连接面的压紧力均匀分布，避免局部应力集中；同时针对润滑需求，在轴身对应配合面的位置设计径向出油孔，与轴向主油道连通，确保润滑油脂可以覆盖全部转动摩擦面，油道的孔径设计兼顾油脂流通效率与轴身结构强度，避免油道开孔造成轴身截面强度过度削弱。从外形尺寸与安装边界来看，该零件整体为阶梯轴结构，法兰端的最大外径满足支腿铰接座的安装孔位匹配要求，轴身各段直径与对应铰接衬套的内径形成公差配合，安装后法兰端面与支腿安装面完全贴合，螺纹端伸出锁紧螺母的长度满足防松垫片的安装空间要求，整体安装后不会与周边的收放作动筒、缓冲支柱等部件产生运动干涉，完全适配起落架支腿部位的紧凑安装空间，可在不改动周边原有结构的前提下实现替换安装。
