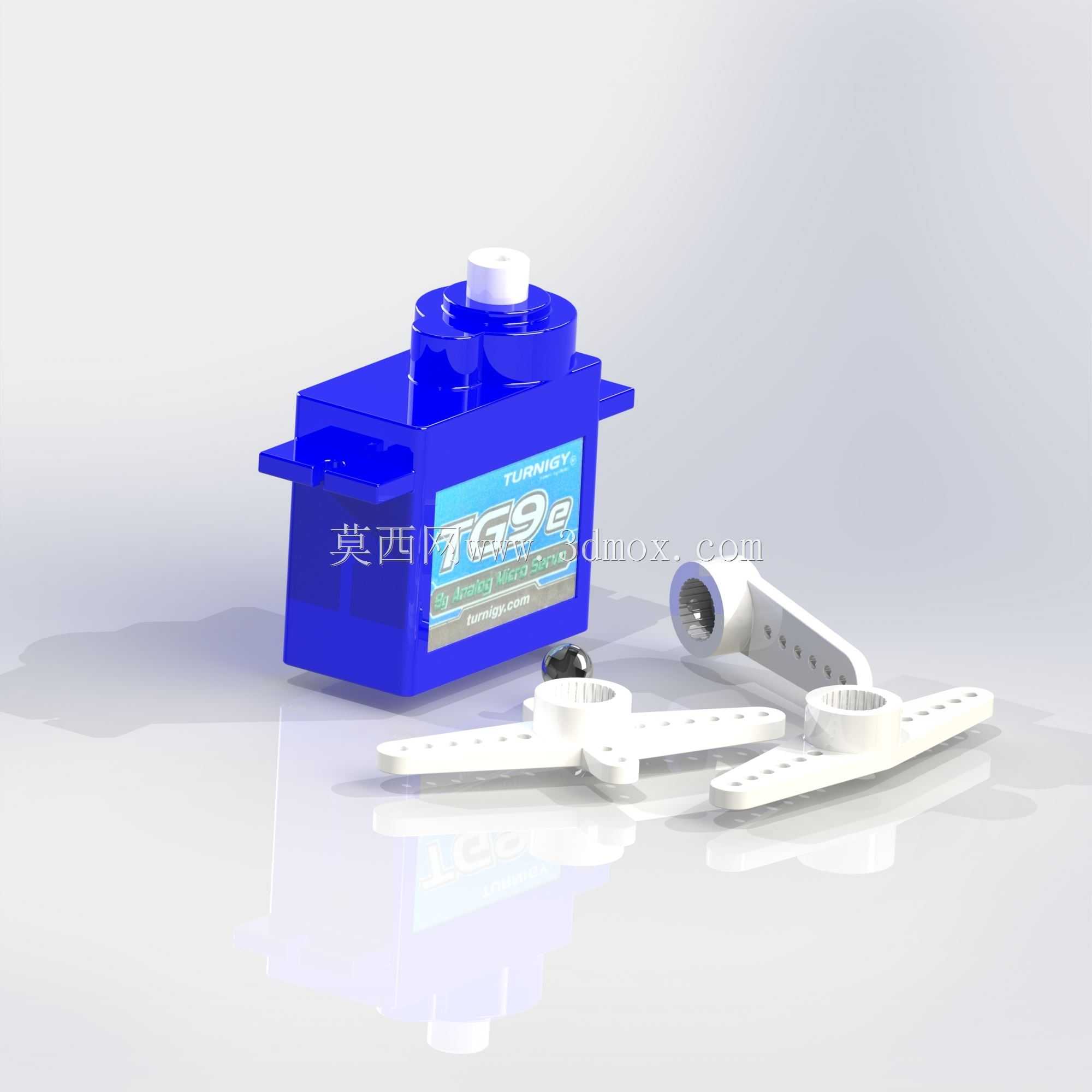

航模用微型数字伺服舵机结构设计

这款微型伺服舵机是遥控航空模型操纵系统的核心执行部件，主要承担航模飞行过程中舵面偏转角度精准控制的功能，可将接收机输出的控制信号转化为舵面的机械角位移，实现固定翼航模的副翼、升降舵、方向舵操纵，或是直升机航模的斜盘倾角调整，也可适配小型车船模型的转向、油门控制机构，是比例遥控模型实现精准姿态调控的关键配套部件。

从功能特性来看，该舵机采用数字控制逻辑，相比传统模拟舵机拥有更快的响应速度与更高的定位精度，输出扭矩可覆盖小型到中型航模的操纵负载需求，空载转动速度适配多数休闲级与入门级竞技航模的操纵响应要求，运行过程中死区范围小，中位稳定性强，不会出现飞行过程中舵面无故抖动的问题，搭配的不同规格塑料摇臂可适配不同安装间距的舵面连杆结构，满足不同机型的传动连接需求。

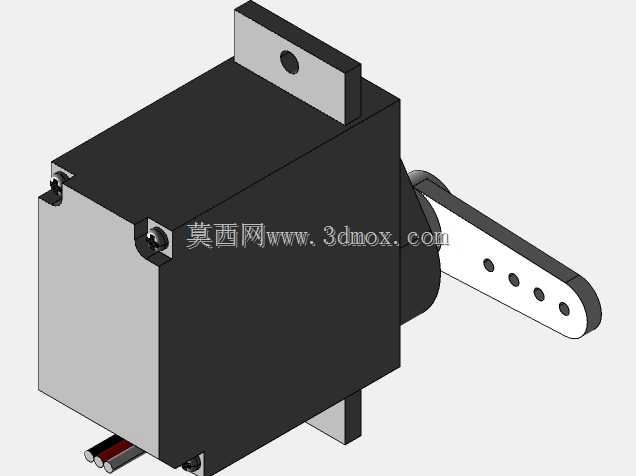

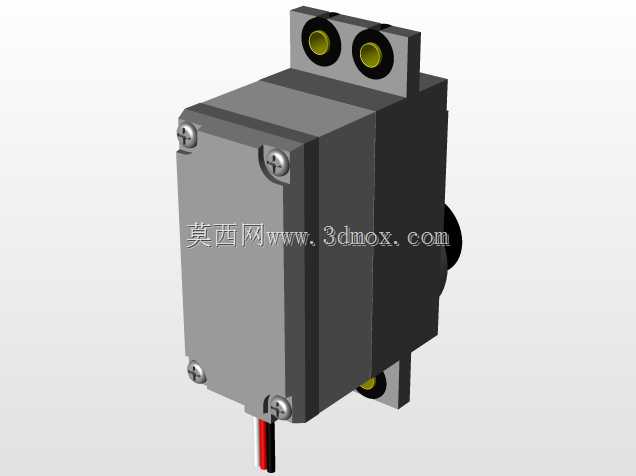

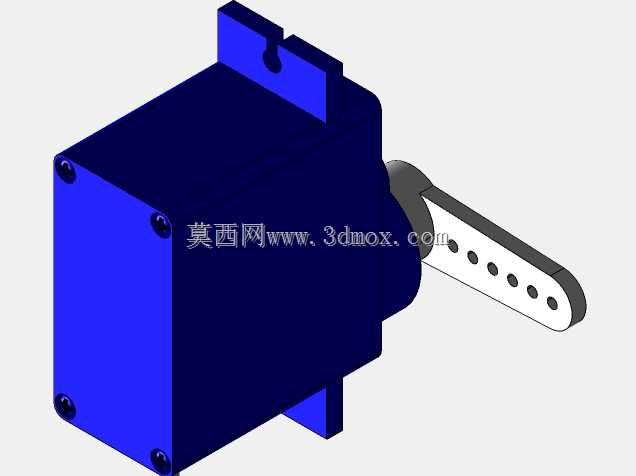

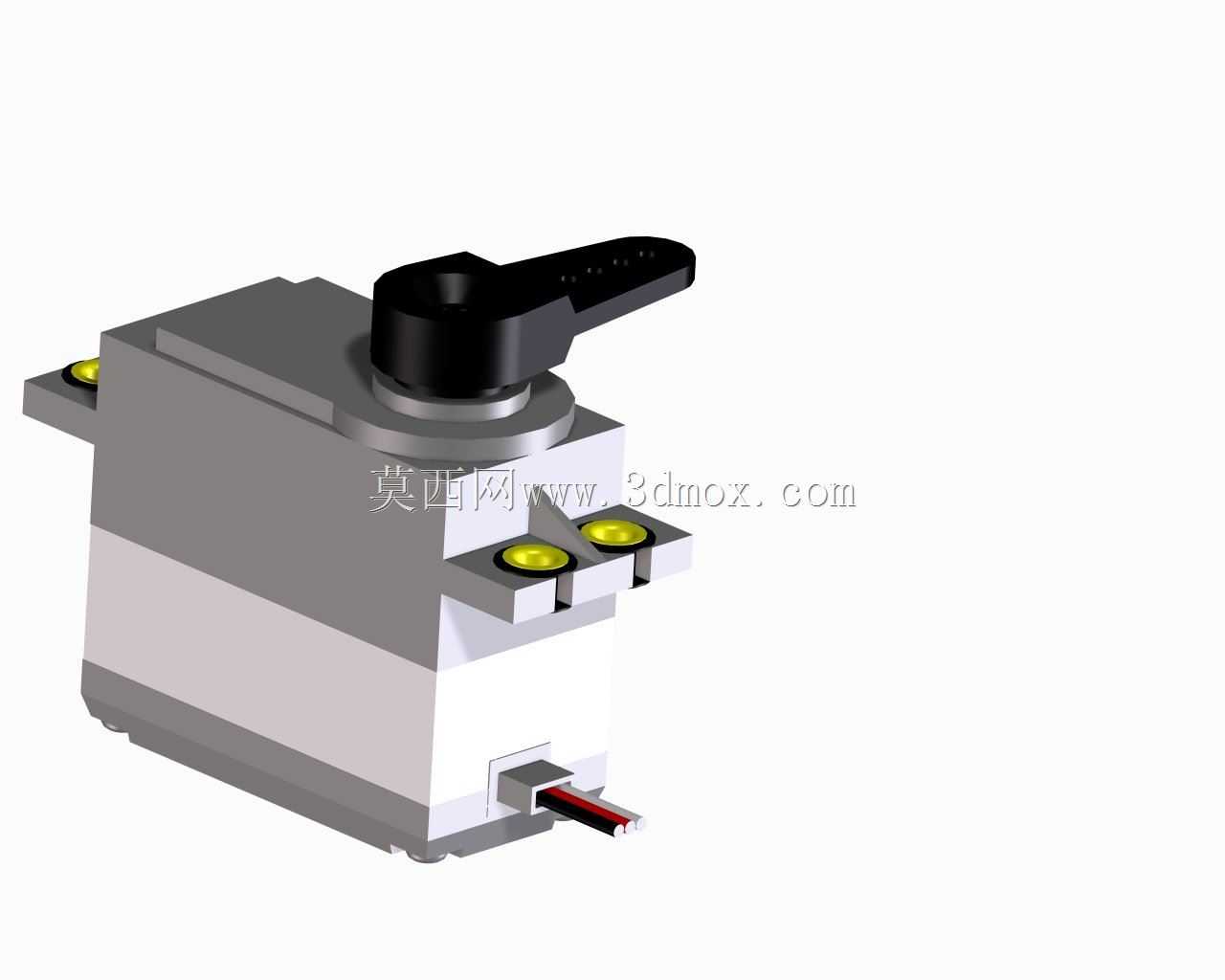

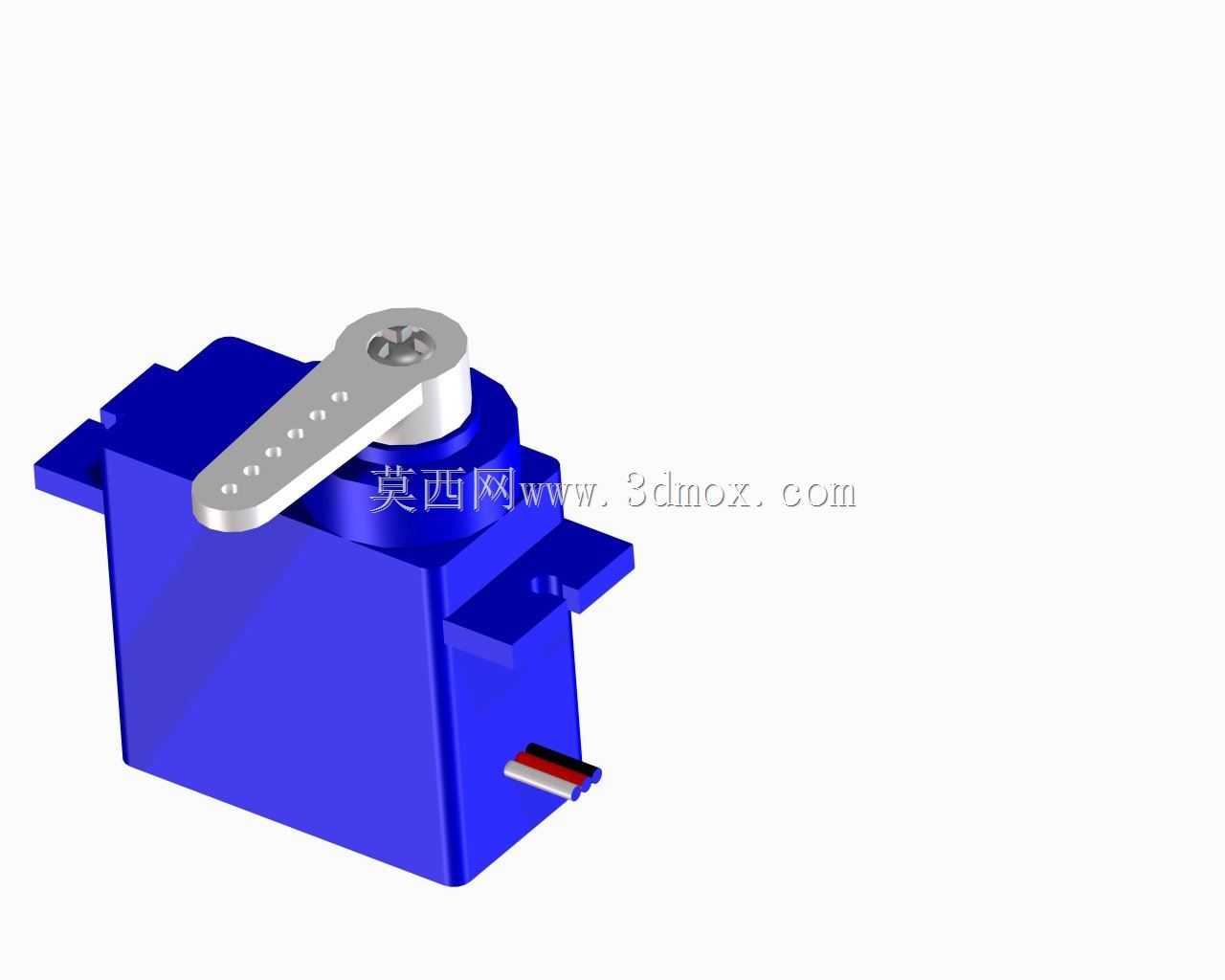

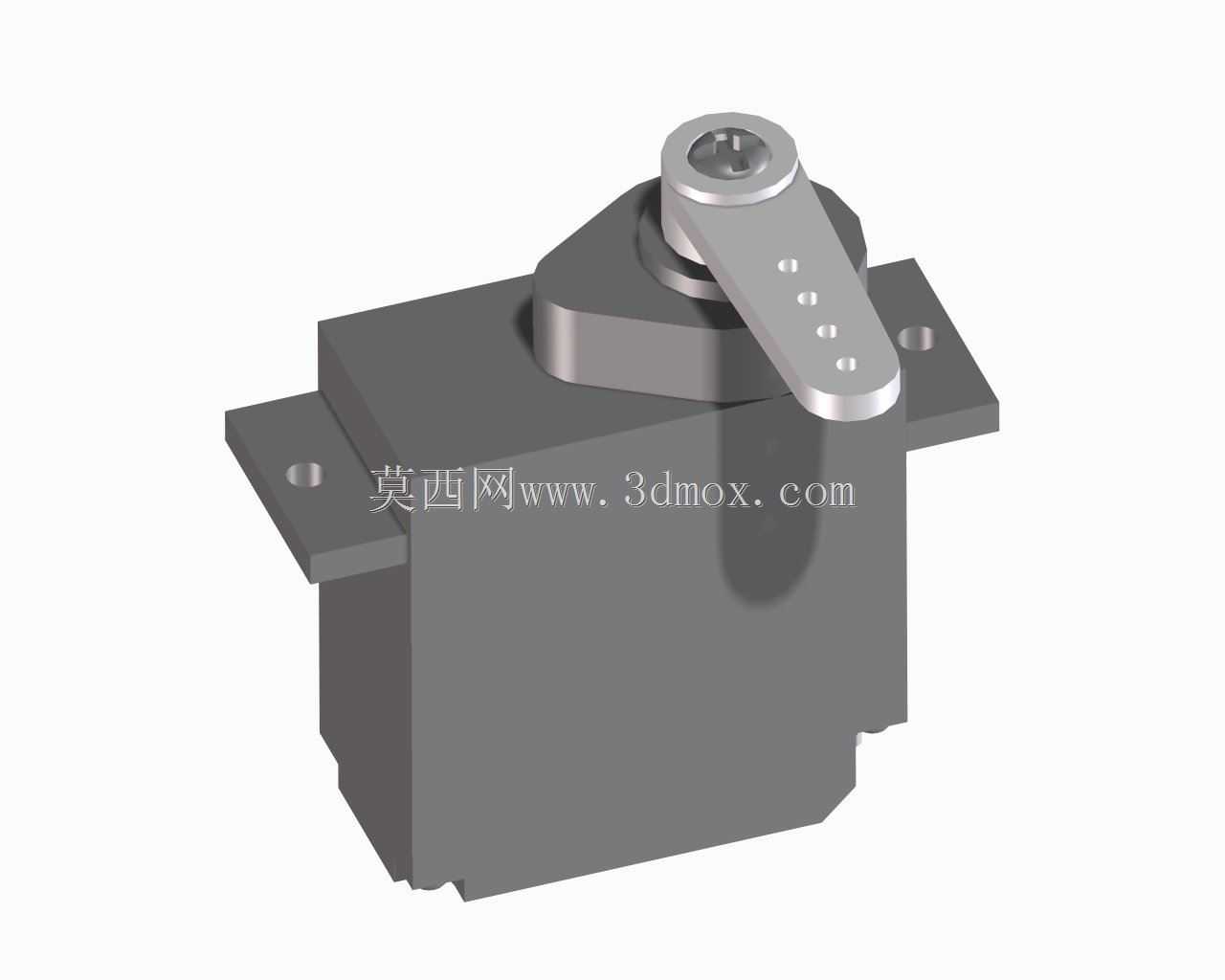

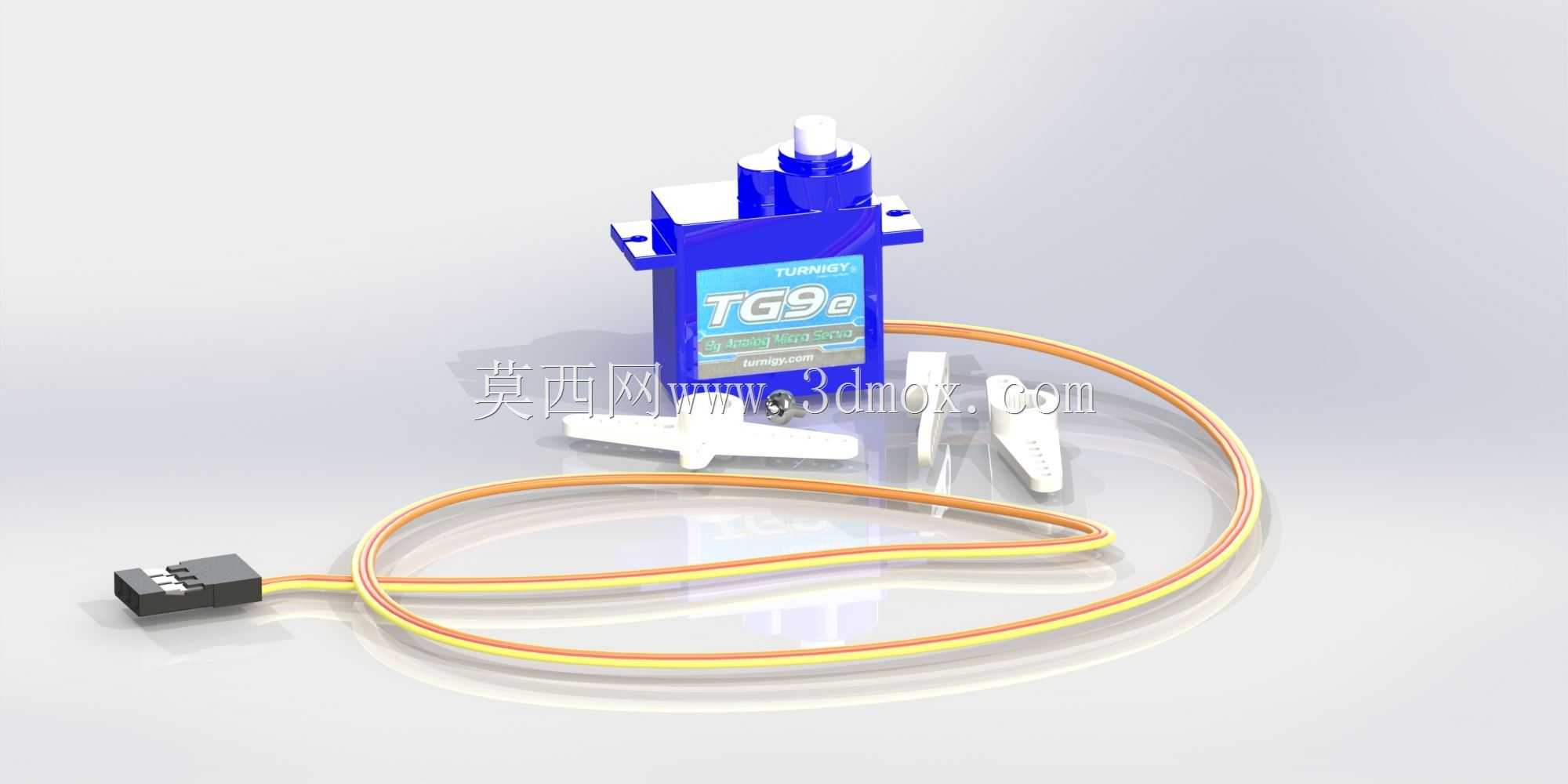

设计过程中，整体外壳采用一体化注塑成型结构，上下壳体通过卡扣与定位柱实现紧密配合，既保证了内部齿轮组、控制电路与驱动电机的防护能力，又控制了整体自重，适配航模对部件重量的严苛要求。输出轴采用齿形花键结构，与配套摇臂的内花键紧密咬合，可传递足够的输出扭矩，避免大负载下摇臂打滑失效；侧边带固定安装耳的结构设计，预留了标准安装孔位，可直接通过螺丝固定在航模机身、机翼的预设安装位上，安装耳的间距与孔位尺寸符合微型舵机的通用安装规范，具备良好的互换性。出线端采用柔性耐折排线，可适应航模机身内部的狭小布线空间，反复弯折也不易出现线芯断裂的问题。

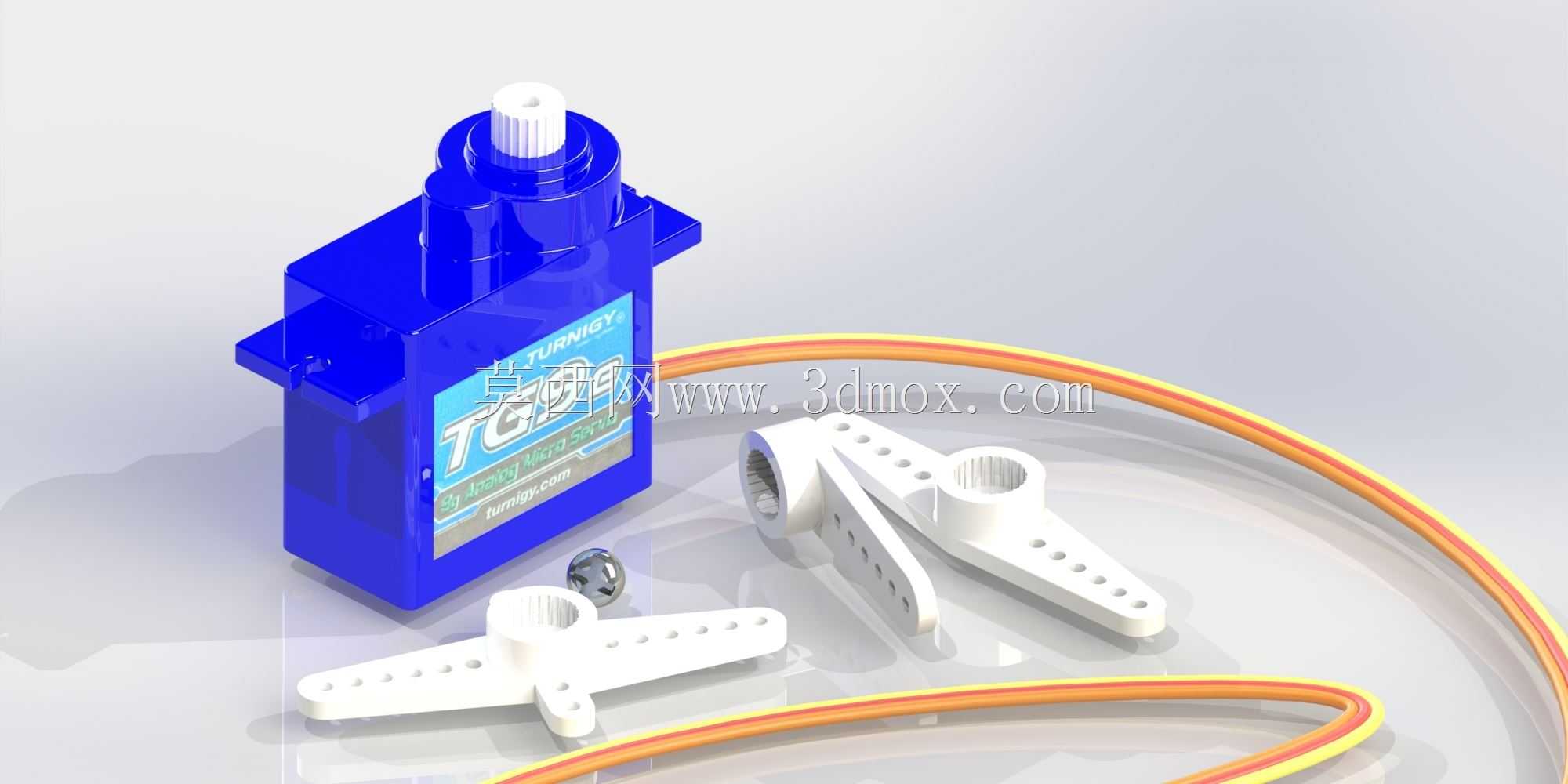

在外形尺寸与安装边界上，该舵机采用方正的紧凑型机身设计，整体长宽高尺寸适配多数300级到1000级固定翼航模、450级以下直升机航模的安装舱位空间，不会占用过多机身内部容积，给接收机、电池等其他部件留出充足的布置空间。输出轴的中心高度与安装面的相对尺寸符合通用舵机的安装标准，更换不同品牌同规格舵机时无需重新调整连杆长度与舵面中立位置，降低了航模装配与调试的工作量。配套的一字摇臂、十字摇臂与异形摇臂覆盖了常见的连杆连接需求，摇臂上的多档位孔位可调整舵面的操纵行程，适配不同机型对舵面偏转角度的不同要求，用户可根据实际操纵手感需求选择合适的连接孔位，实现舵面行程与操纵力度的匹配。
