四杯位便携咖啡杯托架结构设计

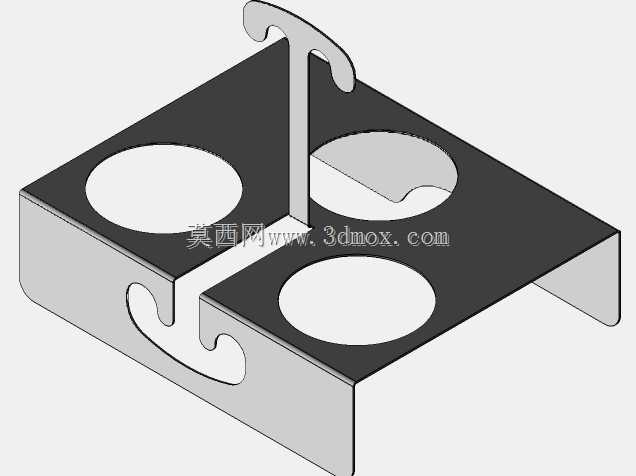

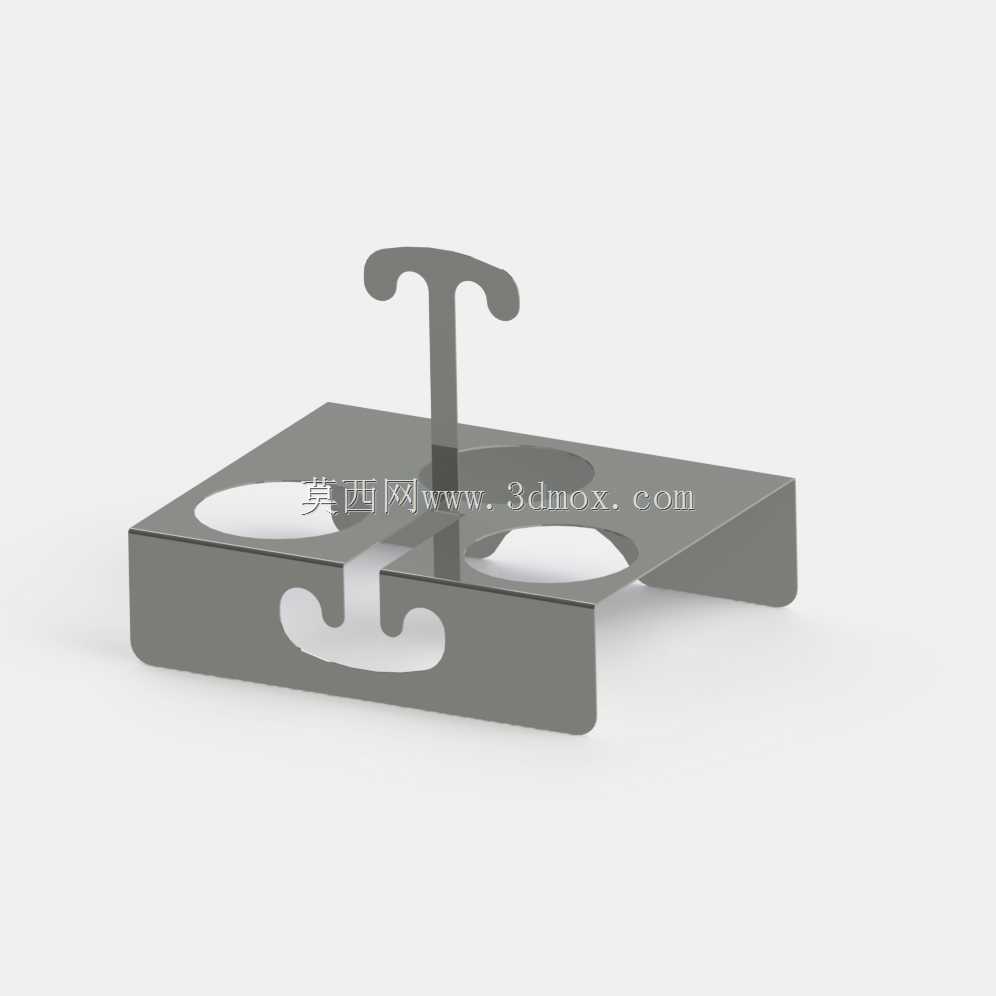

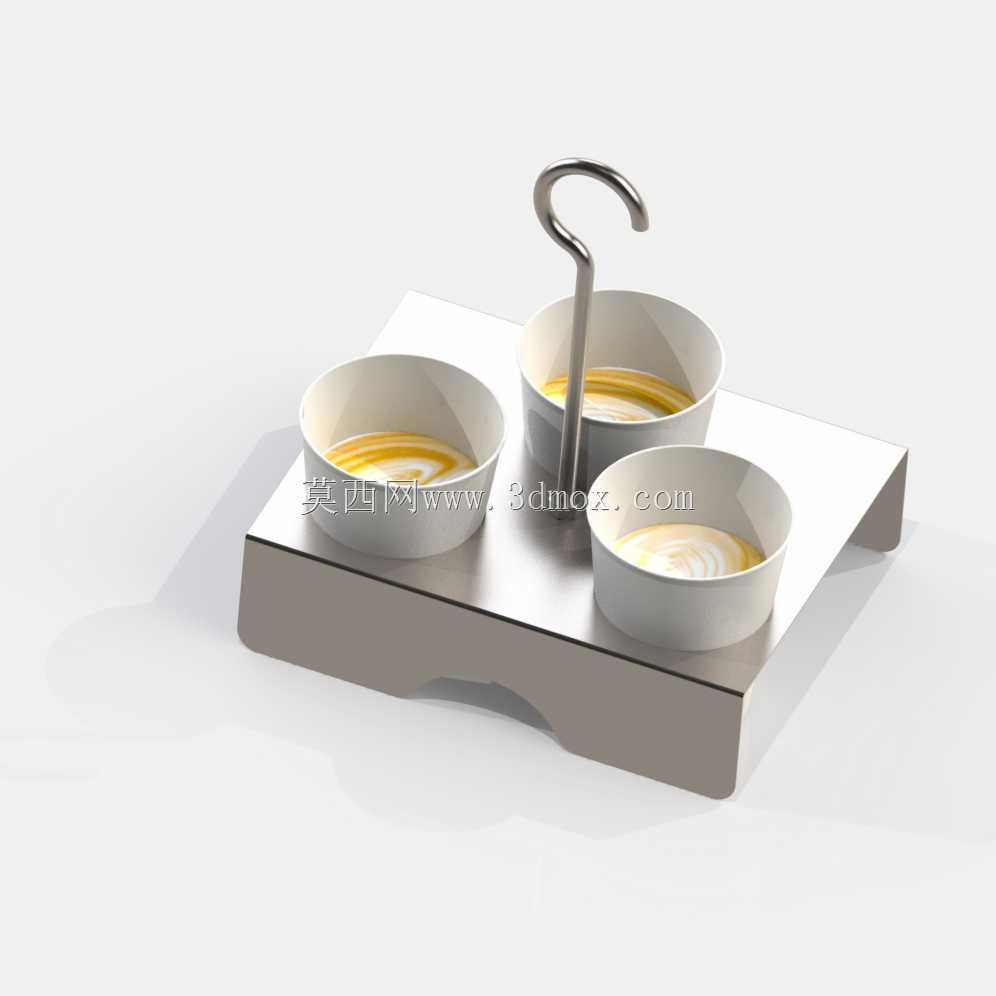

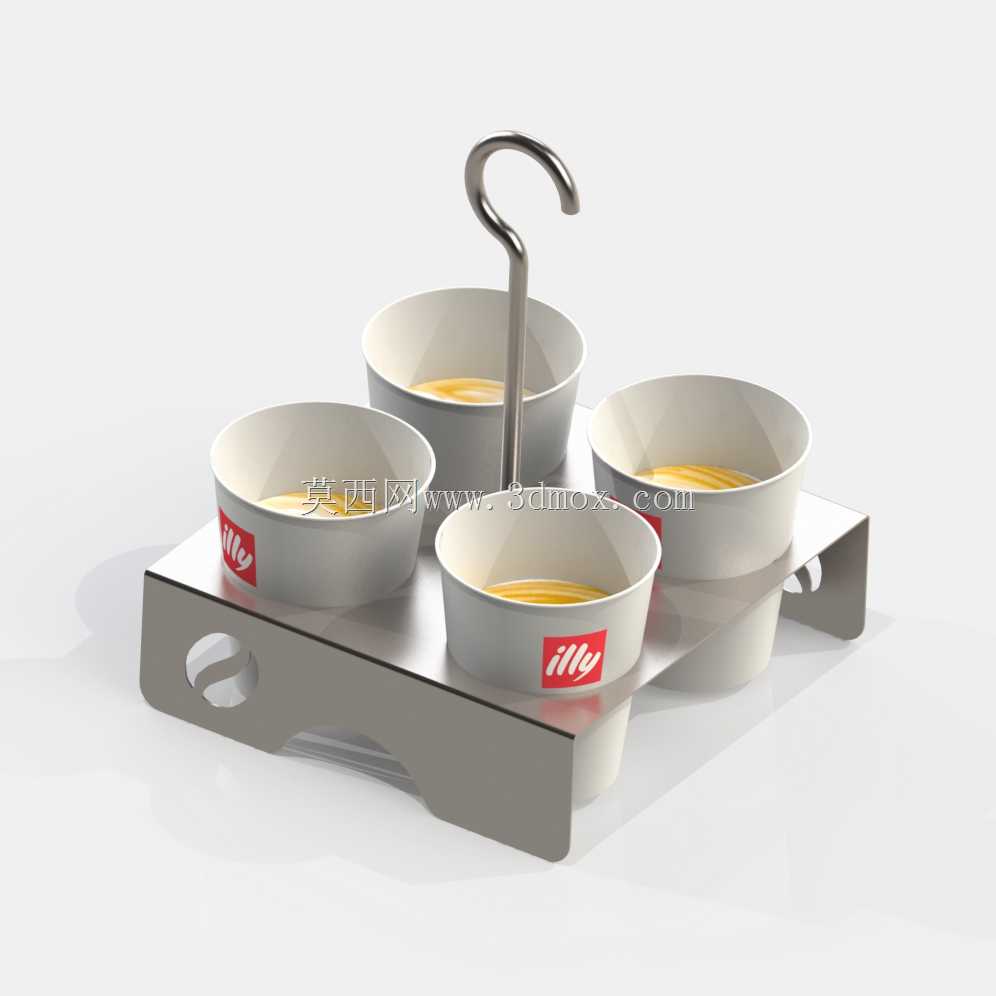

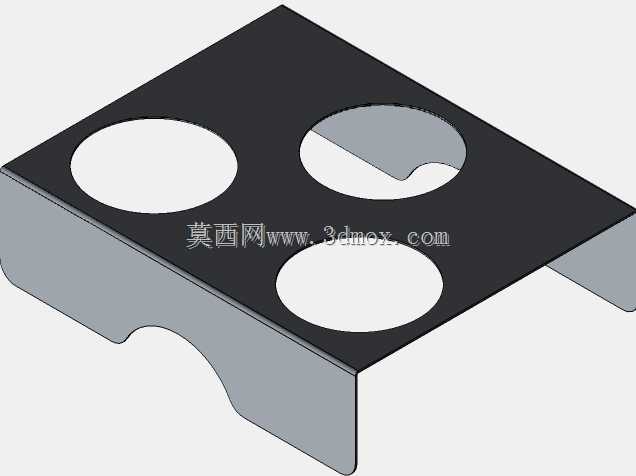

　　这款四杯位咖啡托架主要面向线下咖啡门店外带场景、办公室茶水间分餐场景以及户外露营饮品承载需求设计，核心解决多杯热饮同时搬运过程中易倾洒、握持费力、杯身易被挤压变形的实际问题。整体托架采用平板式一体弯折成型结构，主体承载板厚度适配常规食品接触级金属板材冲压加工工艺，无需额外拼接焊接工序，生产环节可通过单工序落料、折弯完成主体成型，加工成本可控，批量生产一致性表现优异。托架整体外轮廓尺寸适配常规外卖打包袋内部放置空间，同时也可单独通过顶部挂钩悬挂于桌边、置物架横杆、户外露营车侧挂杆等位置，拓展使用场景。四个杯位采用下沉式定位设计，每个杯位的内圈直径适配市面主流8oz-12oz一次性咖啡杯、陶瓷咖啡杯的底部外径，杯位边缘做向上翻边处理，

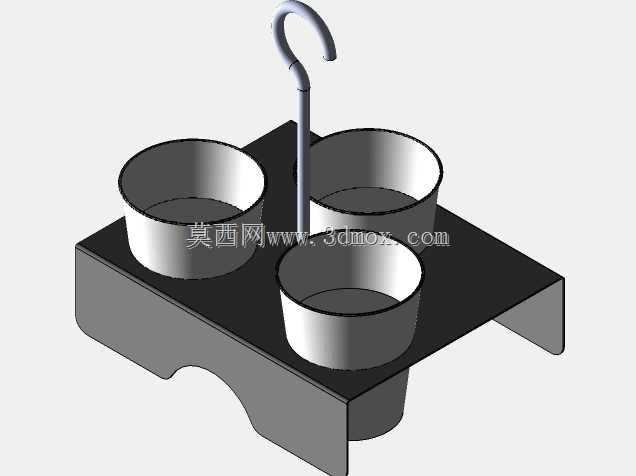

　　既可以对杯身形成径向限位，避免搬运过程中杯体横向滑移，翻边结构同时也提升了承载板的整体结构刚性，减少满载状态下的板材形变量。托架两侧开设的椭圆形抠手位做了卷边钝化处理，搬运时手指可直接扣入抠手位施力，无需额外加装把手结构，抠手位的开孔位置经过重心校核，四杯满载时整体重心落在两个抠手位连线的中心区域，单手提携时托架保持水平状态，不会出现单侧倾斜导致饮品倾洒的问题。顶部的挂钩采用圆钢弯折成型，挂钩与承载板中心位置通过铆接固定，挂钩的开口尺寸适配直径20mm以内的圆杆、方管挂载需求，挂钩末端做圆弧收头处理，避免挂载时刮蹭接触物体表面。承载板表面做哑光磨砂处理，既可以减少杯底与板面的滑动摩擦系数，也不容易残留水渍、指纹，日常清洁维护便捷。

　　设计过程中针对承载能力做了结构校核，单杯位可承载满杯饮品加杯身总重量不低于500g，四杯满载时整体承载板的最大形变量控制在1mm以内，不会出现板材弯折变形导致的杯体倾斜问题。托架的边角位置全部做R3圆角处理，避免使用过程中尖锐边角划伤手部，整体结构无细小易脱落零部件，长期使用可靠性强，既可以作为商用餐饮门店的外带辅助器具，也可作为家庭、办公场景的桌面饮品收纳托架使用，挂载式设计也适配移动餐车、展会茶歇区等临时饮品放置需求，无需额外占用桌面平整空间即可完成多杯饮品的规整放置。
