阿尔卡特Y610移动WiFi路由器结构设计

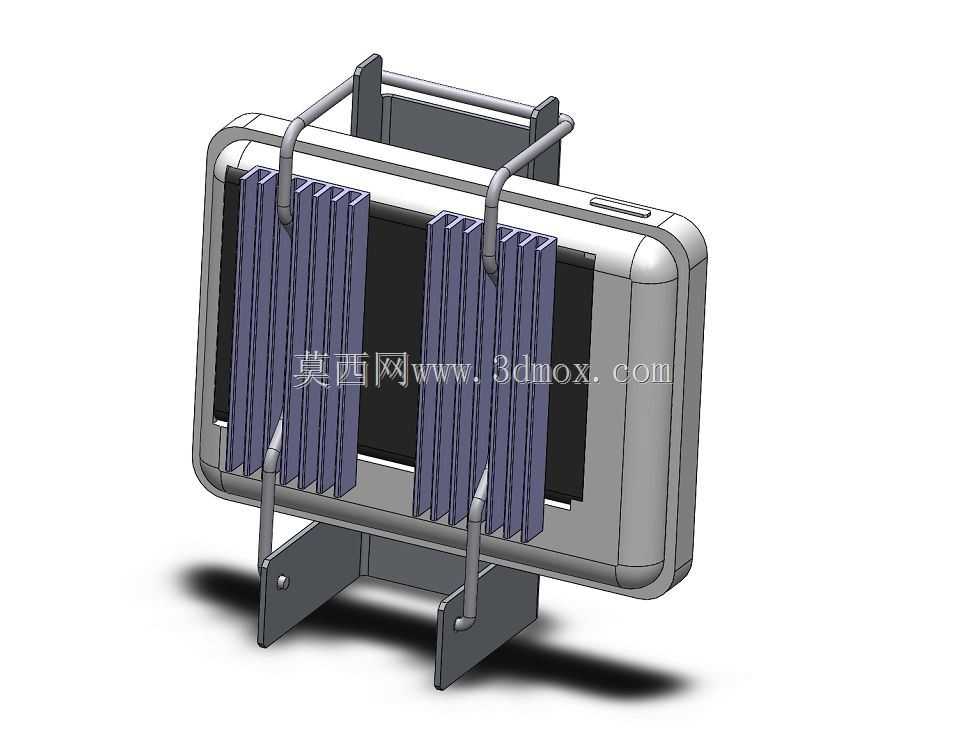

这款3G移动WiFi路由器的结构设计，核心围绕户外临时组网、移动作业场景的使用需求展开，在有限的机身空间内平衡了散热性能、安装可靠性与便携属性。从实际应用场景来看，这类设备常被部署在临时施工点位、户外勘测现场、移动应急通信场景中，需要在无固定宽带接入的环境下，为周边多台终端提供稳定的无线网络接入，同时要适配不同的安装载体，应对颠簸、温变等复杂工况。设备主体采用圆角矩形的一体化壳体设计，边角做圆弧过渡处理，既避免了尖锐棱角在携带、安装过程中造成磕碰，也能在设备意外跌落时分散冲击应力，降低壳体开裂的风险。机身正面预留了状态指示灯的透光区域，无需拆解壳体即可直观观察设备的网络连接、信号强度、供电状态，方便现场运维人员快速排查故障。

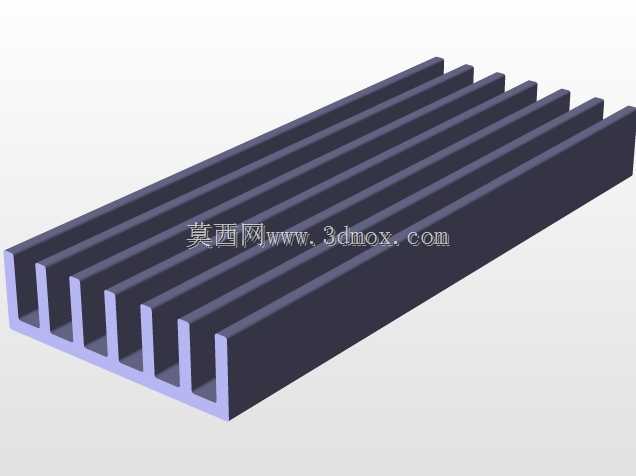

散热结构是这款设备设计的核心考量点，由于3G通信模块在持续高负载数据传输时会产生较多热量，若热量在密闭壳体内堆积，极易出现模块降频、连接中断甚至硬件损坏的问题。设计中在机身背部加装了多组平行排布的铝制散热鳍片，鳍片采用垂直风道走向，利用冷热空气自然对流带走热量，无需额外加装散热风扇，既降低了设备运行功耗，也避免了风扇转动带来的积尘、噪音与机械故障点。鳍片与机身内部的发热模块之间通过导热衬垫紧密贴合，减少接触热阻，保证热量能够快速传导至散热鳍片表面。

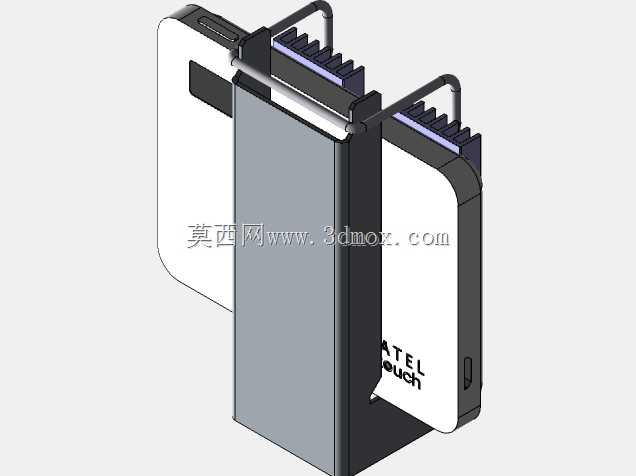

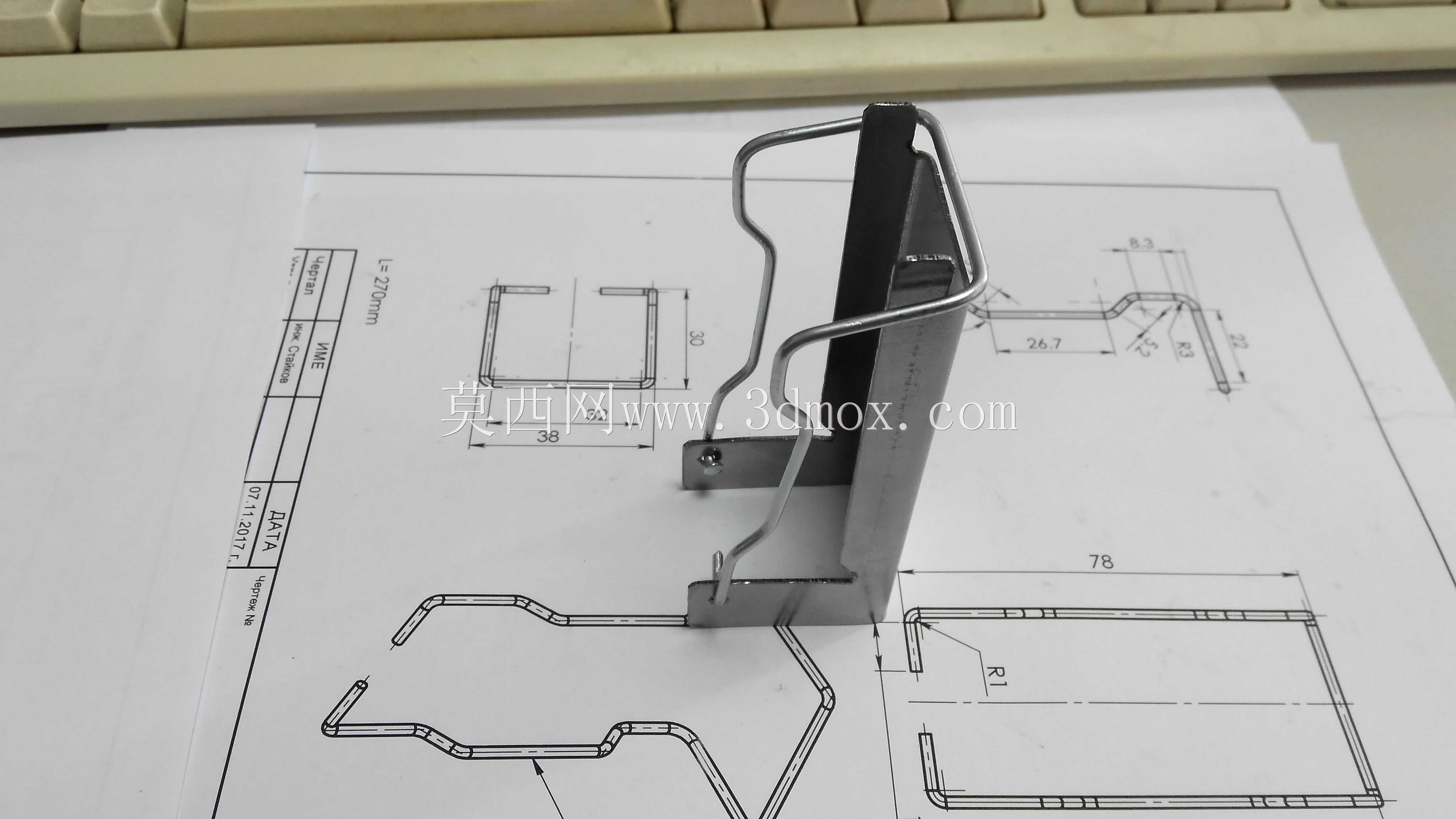

安装支架部分采用弯折金属板材加工而成，通过两侧的金属弯管与设备主体连接，支架底部设置两个带安装孔的固定支脚，可通过螺栓将设备固定在设备舱壁、支架立杆或者平面载体上，支脚的弯折角度经过反复校核，保证设备安装后保持合适的仰角，让内置通信天线获得更好的信号接收角度。两侧的连接弯管既承担了设备与支架的结构连接作用，也可作为手持搬运的受力部位，表面做钝化处理避免锈蚀，适配户外高湿、多尘的使用环境。

在安装边界的设计上，整体结构的外轮廓尺寸严格控制，保证设备能够嵌入标准的小型设备安装舱位，散热鳍片的突出高度经过测算，既保证足够的散热面积，也不会超出常规安装位的空间限制，不会与周边其他设备产生安装干涉。壳体的拼接缝隙处做了错位止口设计，能够阻挡日常使用中的泼溅水与浮尘进入设备内部，提升设备在复杂户外环境下的适应能力。接口部分集中布置在机身侧部，预留了足够的插拔操作空间，方便现场连接供电线缆、外接天线等配件，不会因为空间局促导致线缆插拔困难或者接口受力损坏。
