DIY小型数控雕刻机Y轴传动装配结构

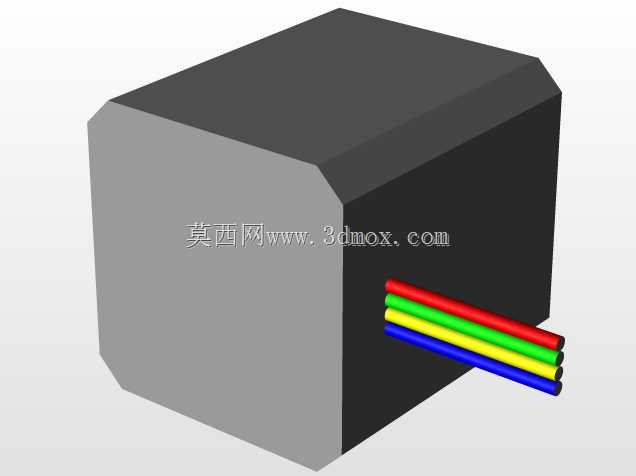

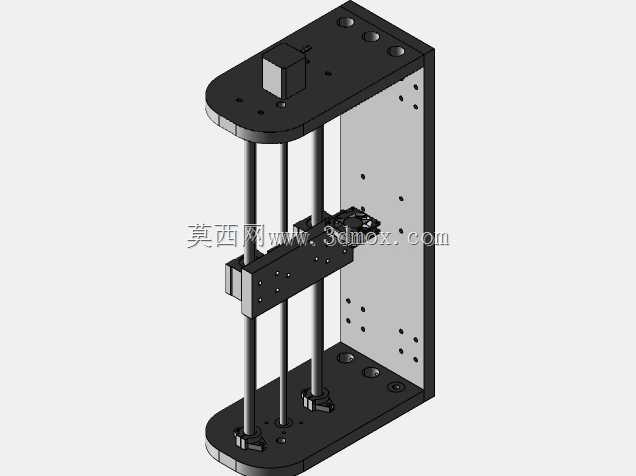

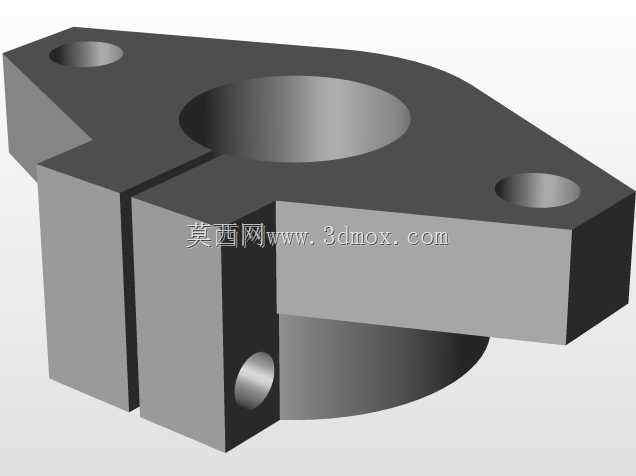

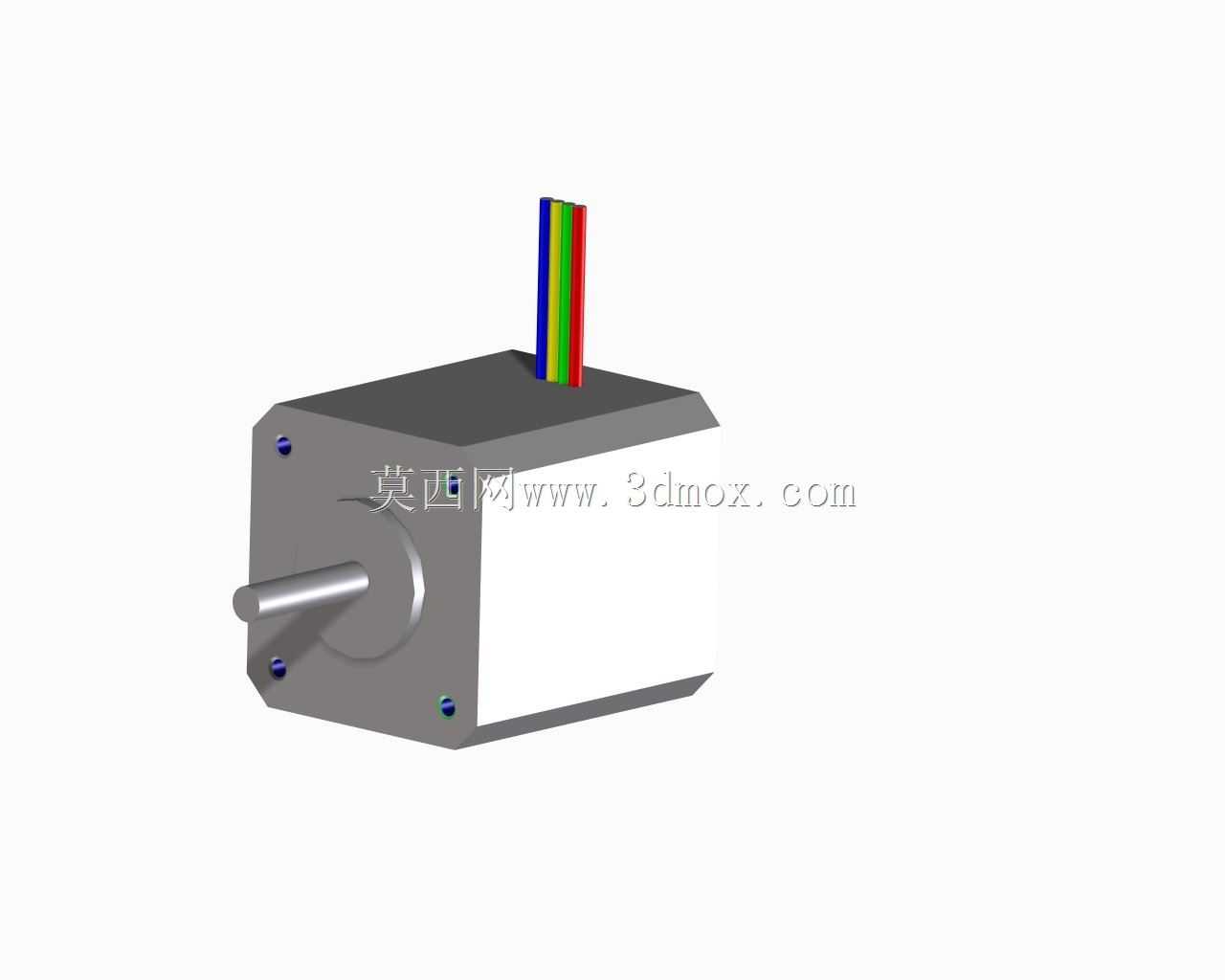

　　这套结构面向小型桌面级数控加工场景，适配个人DIY加工、小型工坊打样、教学实训等多种使用场景，主要承担数控设备Y轴方向的直线进给传动功能，是搭建三轴数控加工设备的核心运动单元之一，可配合X轴、Z轴组件完成软金属、塑料、木材等多种材质的平面铣削、轮廓雕刻、钻孔等加工动作。从结构设计逻辑来看，整体采用立式悬臂式布局，底部与顶部的安装板通过四根平行的光轴导轨做支撑，形成稳定的框架受力结构，光轴两端通过锁紧座固定在上下安装板的对应安装孔内，安装孔位做了同轴度公差约束，避免光轴安装偏斜导致滑台运动卡滞。滑台部分采用双直线轴承配套光轴的导向形式，相比单导轨结构抗倾覆力矩更强，加工过程中承受Z轴主轴的切削反作用力时，不会出现滑台偏转、加工振纹等问题，滑台的安装面预留了成阵列的螺纹安装孔，可直接适配不同规格的X轴拖板、主轴安装座，无需额外做转接板加工，降低DIY过程中的二次加工难度。顶部安装板预留了步进电机的安装定位槽，可适配42、57系列常规法兰规格的步进电机，电机输出端可通过联轴器连接T型丝杆或者滚珠丝杆，丝杆的螺母座直接固定在滑台的对应安装位上，传动过程中电机的旋转运动转化为滑台沿光轴方向的直线进给运动，丝杆两端采用支撑座固定在上下安装板上，可根据加工精度需求选择端部支撑形式，做粗加工时可采用一端固定一端支撑的结构降低装配难度，做高精度雕刻时可换成两端固定的支撑结构提升丝杆刚性，减少高速进给时的丝杆颤动问题。从安装边界来看，

　　整体框架的宽度方向尺寸控制在200mm以内，高度方向可根据所需的Y轴行程调整光轴长度，常规配置下Y轴有效行程可达150mm，上下安装板的外侧预留了设备整体固定的安装孔，可直接将整个Y轴组件固定在设备的机座或者台面上，不需要额外设计复杂的转接支架。结构设计过程中充分考虑了DIY用户的加工条件，所有板类零件均采用平板式结构，没有复杂的曲面或者异形加工特征，用户可直接通过线切割、激光切割等常规加工方式制作板材零件，光轴、直线轴承、丝杆、锁紧螺母等标准件均可直接采购市售常规规格产品，不需要定制特殊尺寸的零部件，大幅降低DIY的物料成本与加工门槛。实际装配过程中，需要先将光轴穿入滑台的直线轴承内，再将光轴两端与上下安装板的锁紧座预固定，

　　之后调整滑台的滑动顺畅度，确认滑台在全行程范围内无卡滞、无偏斜后，再完全锁死光轴两端的锁紧螺丝，之后安装丝杆组件与驱动电机，调整丝杆与光轴的平行度，避免丝杆传动过程中出现憋劲、磨损加剧的问题。这套结构目前属于单轴装配阶段，后续可直接配套对应的X轴横向滑台、Z轴主轴升降滑台，组成完整的三轴数控加工设备，可满足个人用户制作小型零件、雕刻文创产品、加工PCB样板等多种实际加工需求，相比成品小型数控设备，用户可根据自身的加工需求调整各轴的行程长度、驱动规格，灵活适配不同的加工场景，比如加工大尺寸工件时可更换更长的光轴与丝杆拓展行程，需要加工硬质金属时可更换更大扭矩的驱动电机、更高刚性的导轨组件提升整体结构刚性。在实际使用场景中，

　　这类小型DIY数控结构常被用于创客空间的实训教学，帮助学员理解数控设备的传动原理、装配公差配合要点，也被很多个人爱好者用于自制个性化加工设备，完成小批量的定制零件加工，相比工业级数控设备，这类DIY结构的装配调试门槛更低，零部件通用性强，后期维护更换零件的成本极低，出现传动部件磨损时可直接更换对应规格的标准件，不需要联系厂家采购专用配件。结构的受力设计上，将传动丝杆布置在两根导向光轴的中间位置，传动过程中丝杆的驱动力直接作用在滑台的重心位置，避免偏载导致的滑台受力不均、导轨磨损加快的问题，滑台的安装面做了平面度公差要求，保证后续安装的X轴组件与Y轴运动方向的垂直度，避免加工过程中出现垂直度超差、工件加工尺寸不合格的问题。上下安装板的边角位置做了圆角处理，避免装配和使用过程中尖锐边角划伤操作人员，所有外露的螺丝安装孔均做了沉孔设计，螺丝锁紧后不会突出板材表面，既提升了整体外观的整洁度，也避免螺丝突出部位干涉其他部件的安装。
