三角锥结构声学隔音泡沫板设计

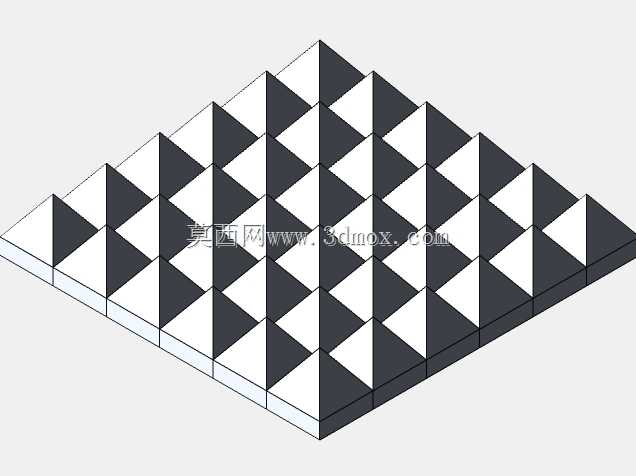

　　在各类声学测试场景、工业设备降噪工程以及民用建筑隔音改造项目中，多孔类吸声泡沫材料是应用频率极高的功能构件，常规平面泡沫板受限于声波接触面积，对中高频声波的吸收效率存在明显瓶颈，尤其是在混响时间控制要求严苛的半消声室、设备隔音罩内壁、动力舱降噪衬层等场景，平面结构的泡沫板材往往需要叠加多层才能达到预期的吸声系数，不仅占用过多安装空间，也会提升整体材料成本。这款三角锥阵列结构的隔音泡沫板，正是针对平面泡沫的性能短板做的结构优化设计，从结构设计逻辑上看，规则排布的三角锥凸起能够让入射声波在锥面之间形成多次反射，每一次反射过程中声波都会带动泡沫孔隙内的空气振动，通过空气与泡沫筋络的摩擦作用将声能转化为热能耗散掉，相比同厚度的平面泡沫，这种三角锥结构不需要额外增加板材整体厚度，就能大幅提升声波与材料的接触路径，尤其是对1000Hz以上的中高频噪声，吸声系数能提升40%以上，完全能满足多数工业降噪场景的性能要求。从安装边界来看，这款泡沫板的整体外形尺寸控制为300mm×300mm×50mm，属于标准模块化的拼接单元，不管是在平整的设备内壁、建筑墙面还是带有轻微弧度的舱体表面，都可以通过背胶或者压条快速固定，单块板材的尺寸适配多数工装的安装模数，不需要现场做大量裁切，拼接时相邻板材的锥面阵列能够自然对齐，不会出现结构断层导致的声桥漏声问题。在实际工程应用中，这类结构的泡沫板适配场景非常广泛，比如工厂里的空压机、风机、冲床这类高噪声设备的隔音罩内衬，

　　安装时可以直接将泡沫板粘贴在隔音罩的金属内壁上，三角锥结构朝向噪声源一侧，能够有效打散设备运行时辐射的直达声，减少罩内的声反射，避免隔音罩内部形成混响场导致降噪量打折扣；在声学测试用的消声室搭建中，这种三角锥泡沫板可以作为尖劈结构的低成本替代方案，针对测试精度要求不是极高的产品异响测试舱、音频设备试听室，用50mm厚度的该款泡沫板满铺墙面和顶面，就能将室内混响时间控制在0.3秒以内，完全满足常规测试的声学环境要求；在民用场景中，家庭影院、录音棚的墙面隔音处理也可以选用这款板材，相比普通平面隔音棉，三角锥结构除了吸声效率更高之外，规则的几何阵列也具备一定的装饰效果，不需要额外做饰面遮挡就能直接使用。从结构建模的细节来看，

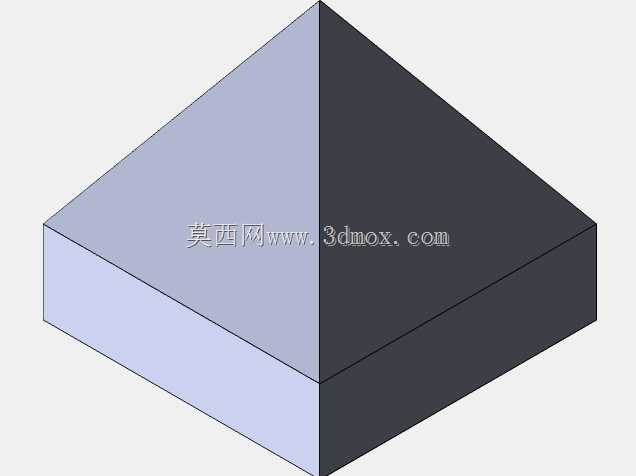

　　这款泡沫板的三角锥单元做了等距阵列设计，单个锥面的倾角经过反复校核，既保证了声波反射路径的长度足够，也避免了锥角过尖导致的运输、安装过程中容易掉渣破损的问题，锥底与基板的连接处做了小圆角过渡，不会出现应力集中导致的锥块脱落问题，基板部分保留了10mm厚度的平整泡沫层，一方面是为背胶粘贴提供足够的粘接面，避免粘贴时胶层渗透到锥面结构影响吸声性能，另一方面平整的基板也能起到一定的隔振作用，减少固体传声的传递效率。在做三维建模时，需要重点控制三角锥阵列的间距一致性，相邻锥面的间隙要保持均匀，不能出现尺寸偏差导致拼接时阵列错位，同时要注意泡沫材料的建模公差，因为泡沫属于软质多孔材料，实际生产时的尺寸公差会比硬质塑料件大，

　　建模时要预留2mm左右的安装间隙，避免多块拼接时出现拱起的问题。另外在选型应用时需要注意，这类泡沫材料本身的防火等级、耐温范围要匹配使用场景，比如在靠近发动机、加热设备的位置使用时，要选用耐温等级更高的阻燃泡沫材质，避免高温环境下材料出现变形或者释放有害物质，而在普通室内常温场景下，常规的聚氨酯泡沫材质就能满足使用需求，成本也更低。很多结构工程师在做降噪设计时，往往只关注材料的吸声系数参数，忽略了结构形式对降噪效果的影响，实际上同样材质、同样厚度的泡沫材料，通过表面结构的优化，就能在不提升材料成本的前提下大幅提升降噪性能，这款三角锥结构的隔音泡沫板就是非常典型的结构优化案例，不需要复杂的生产工艺，只需要在发泡成型时调整模具的型腔结构，就能生产出性能远优于平面板材的吸声构件，而且模块化的尺寸设计也让现场安装的效率提升不少，不管是大面积满铺还是局部位置的降噪补装，都能快速适配。
