四旋翼无人飞行器整机结构设计方案

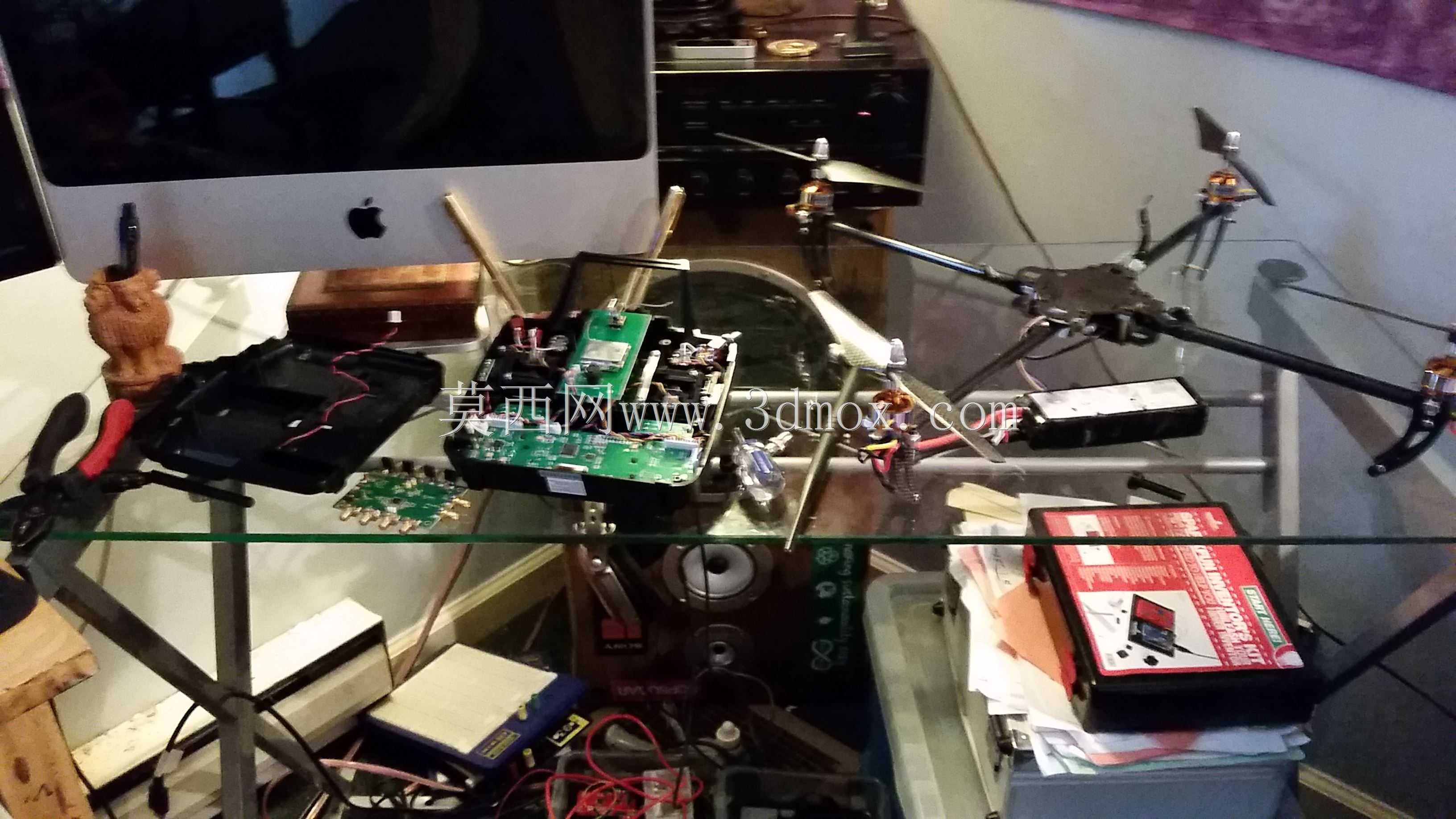

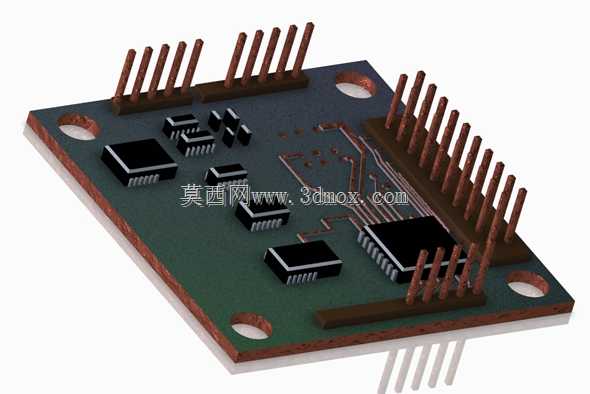

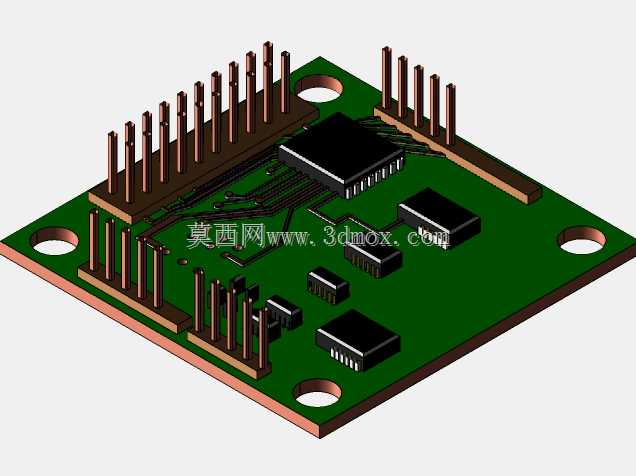

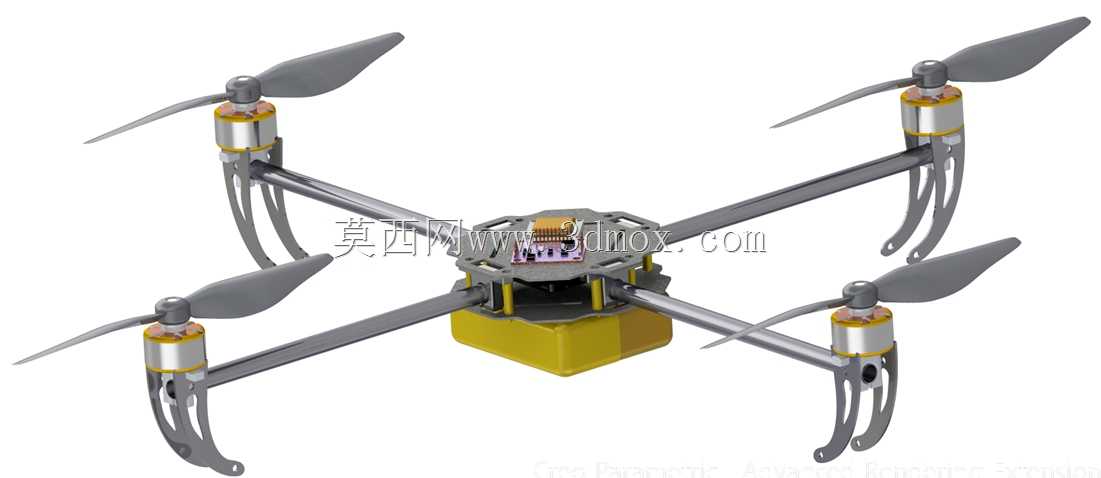

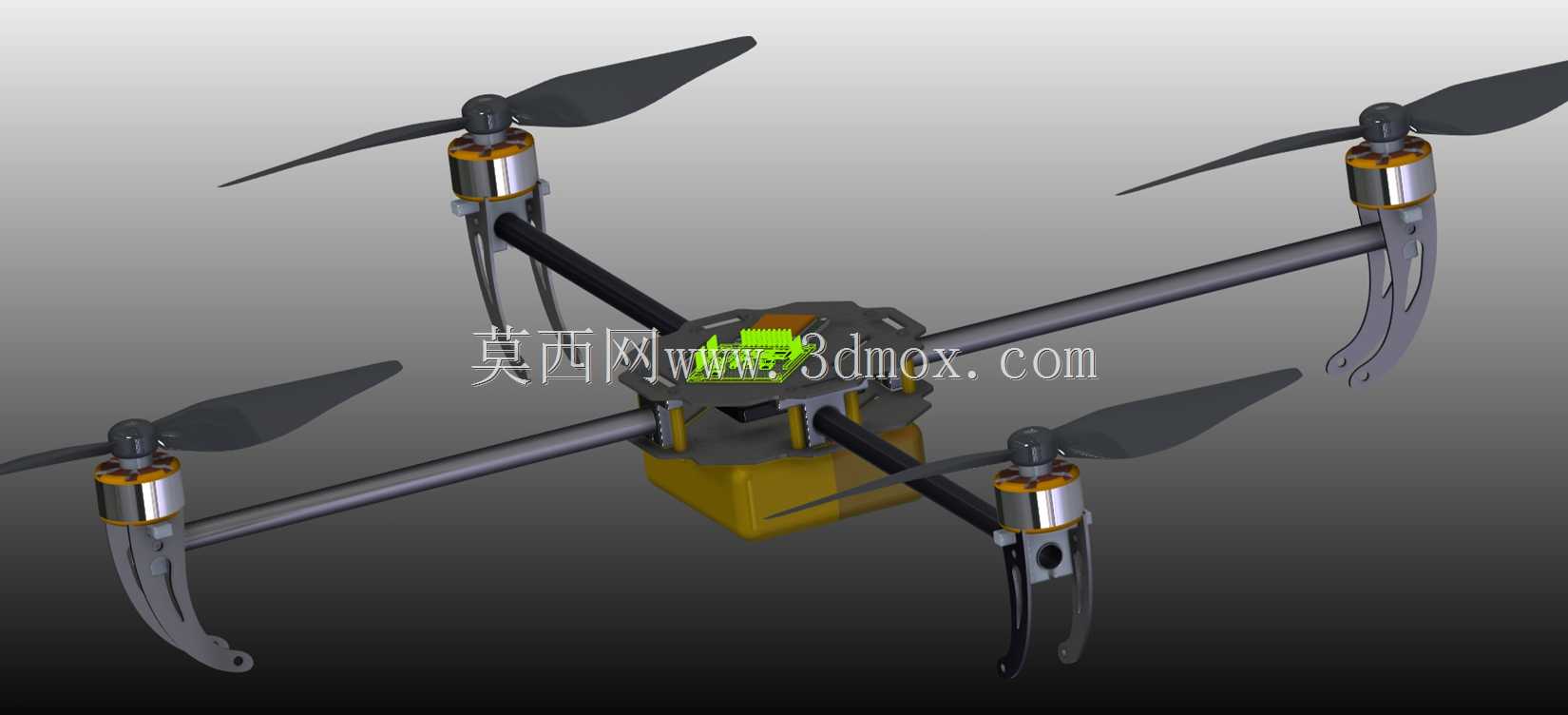

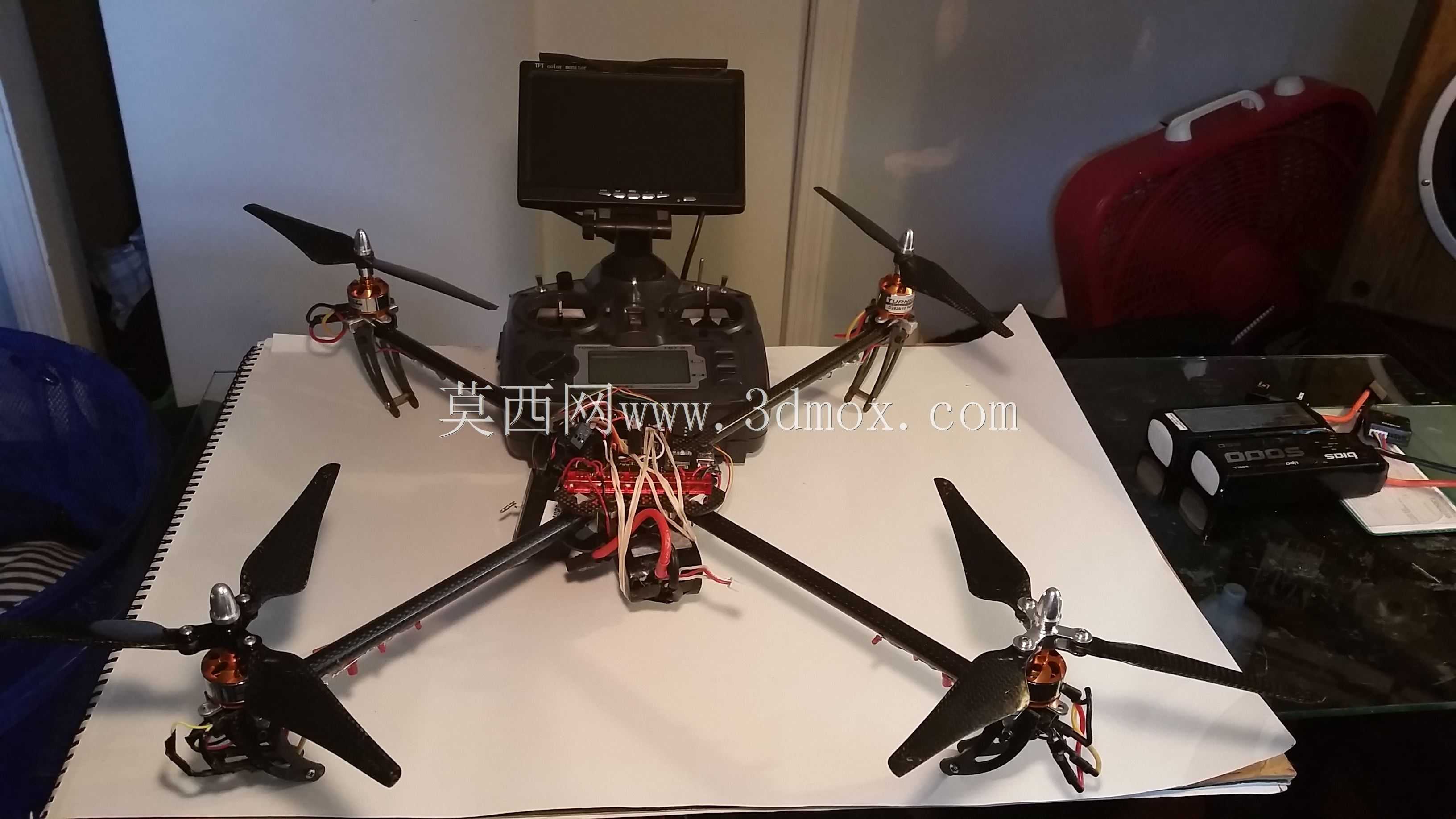

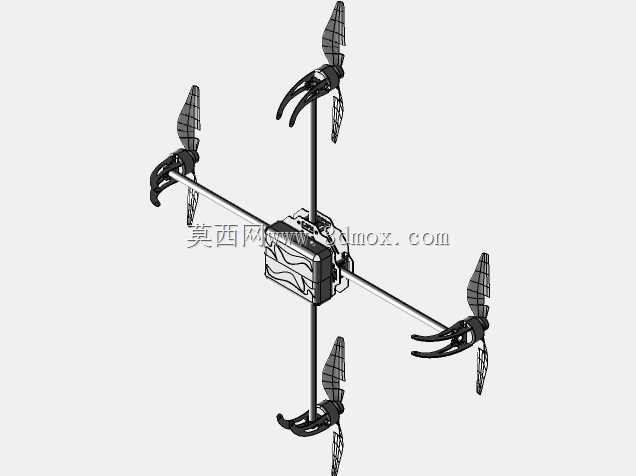

该四旋翼无人飞行器主要面向个人航模创作、小型航拍作业、低空环境探查等应用场景，可搭载轻量化拍摄设备完成短距离低空影像采集，也可作为飞控算法验证、动力系统匹配测试的实验载体，适配个人爱好者DIY组装、小型科创项目研发的实际使用需求。整机采用X型布局的碳纤维机架作为承载主体，碳纤维材质的应用在保证机架结构强度的同时大幅降低了整机自重，能够有效提升飞行续航时长与载荷承载能力，机架的支臂长度经过匹配测算，既为螺旋桨转动预留了足够的安全间隙，避免相邻桨叶发生运动干涉，也控制了整机的横向尺寸，方便日常收纳与户外携带。动力系统采用外转子无刷电机搭配10寸螺旋桨的组合，单电机输出扭矩足以支撑整机与搭载设备的重量需求，四个电机分别安装在四根支臂的末端，安装位预留了标准的电机固定孔位，可兼容同规格不同品牌的电机替换，电调布置在机架中心板的下层位置，靠近电机接线端的布局能够缩短动力线路长度，减少线路损耗同时避免走线杂乱干扰飞控信号。飞控系统安装在机架中心板的上层核心位置，处于整机重心的正中心区域，该安装位置能够最大程度降低飞行过程中机体振动对飞控传感器的干扰，保证姿态解算的准确性，飞控安装位预留了通用的安装孔距，可适配多款主流开源飞控的安装需求。中心板上层还预留了航拍设备、图传发射模块的安装空间，顶部可固定轻量化显示屏与图传接收装置，方便飞行过程中实时查看航拍画面，电池安装位设置在中心板下层的重心位置，采用绑带固定的方式，可根据续航需求搭配不同容量的锂聚合物电池，同时方便调整电池位置校准整机重心。整机的线路布局采用分层走线的设计思路，动力线路与信号线路分开布置，避免大电流动力线对飞控、图传的信号传输造成电磁干扰，各个电子设备的安装位都预留了足够的散热空间，保证长时间飞行过程中电调、飞控等设备的工作温度处于合理区间。起落部分采用支臂末端延伸的一体式结构，搭配轻量化的减震脚垫，能够在降落时缓冲地面冲击，保护机身上搭载的电子设备与拍摄装置，整机的安装边界经过合理规划，所有外接设备的接口都朝向便于操作的外侧，方便日常调试、设备更换与线路检修。
