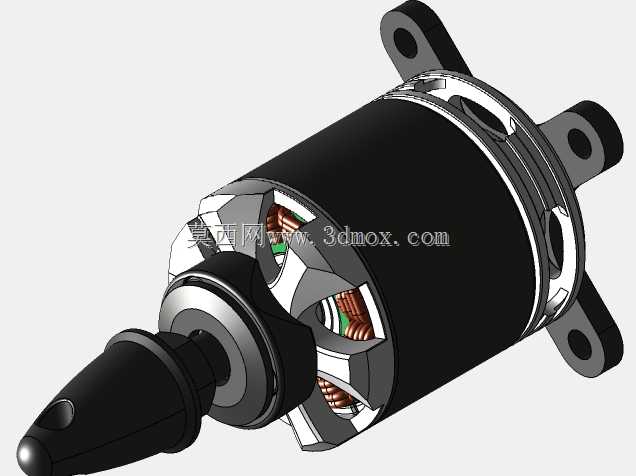

多旋翼无人机用无刷动力电机结构设计

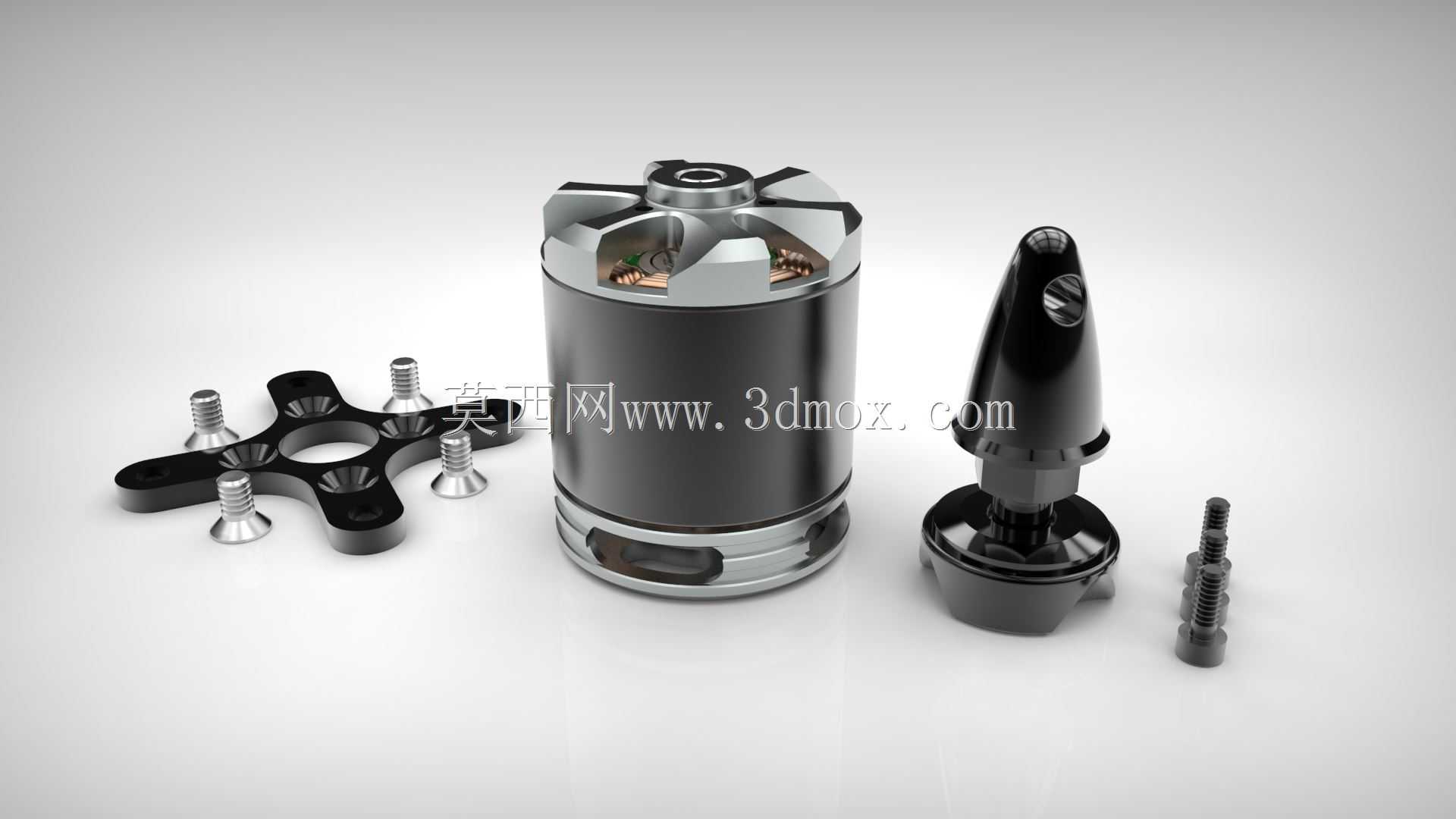

这款无刷动力电机主要面向多旋翼飞行器领域设计，可适配四旋翼、六旋翼、八旋翼等不同布局的无人机平台，覆盖消费级航拍无人机、行业级巡检无人机、小型竞技穿越机等多种应用场景，作为飞行器的核心动力输出部件，负责将电能转化为旋转机械能，驱动螺旋桨产生升力与姿态调整所需的力矩，直接决定飞行器的载重能力、续航表现与飞行稳定性。在实际使用场景中，这类电机需要持续承受高频振动、交变载荷与不同环境温湿度的考验，因此设计过程中充分考量了动力输出效率与结构可靠性的平衡。电机主体采用外转子结构设计，转子外壳集成了散热鳍片造型，既能够在高速旋转时带动周边空气流动，带走绕组工作产生的热量，避免长时间高负载运行出现退磁或绕组烧毁问题，又通过一体化的金属外壳提升了整体结构强度，降低飞行过程中磕碰造成的损坏概率。定子部分采用高导磁硅钢片叠压结构，搭配多槽绕组设计，能够有效降低磁滞损耗与涡流损耗，提升电能转化效率，让相同容量的电池能够支撑更长的续航时间。配套的安装底座采用十字型镂空设计，在保证安装结构强度的前提下尽可能降低自身重量，底座预留的四个安装孔位符合主流航模电机的通用安装孔距标准，能够直接适配市面上绝大多数的无人机机臂安装座，无需额外定制转接结构，降低装机适配成本。电机输出轴采用高强度钢材加工，搭配锁紧式桨座结构，既可以通过快拆结构快速更换不同规格的螺旋桨，又能够保证高速旋转时螺旋桨的同轴度，避免出现桨叶震动影响飞行稳定性的问题。配套的子弹头型桨夹采用流线型外观设计，能够降低飞行过程中的空气阻力，减少不必要的动力损耗。设计过程中对电机的整体外形尺寸做了严格管控，在保证定子绕线空间足够的前提下尽可能压缩电机的径向与轴向尺寸，让电机能够适配不同尺寸的机臂安装空间，同时控制整体重量，避免不必要的死重增加飞行器的动力负担。电机的所有配合面都做了公差匹配设计，转子与定子之间保留均匀的气隙，既避免转动过程中出现扫膛问题，又保证磁隙处于最优区间，最大化磁能利用率。配套的安装螺丝采用高强度航模专用螺丝，能够承受飞行过程中的持续振动，避免长时间使用出现螺丝松动导致的电机移位问题。整体结构在设计阶段就做了动平衡考量，转子部分在装配前经过动平衡校正，保证电机在数千转至数万转的转速区间内都能平稳运行，降低整机震动水平，提升飞控系统的姿态解算精度，让飞行器在航拍、巡检等作业场景下能够获得更稳定的作业效果。
