无人机动力用TigerU8盘式无刷电机结构设计

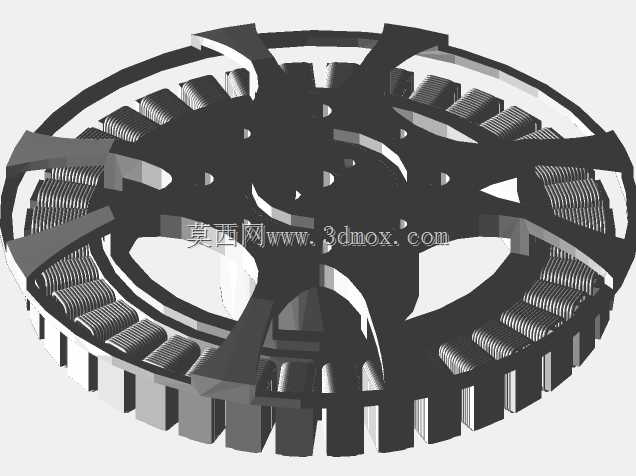

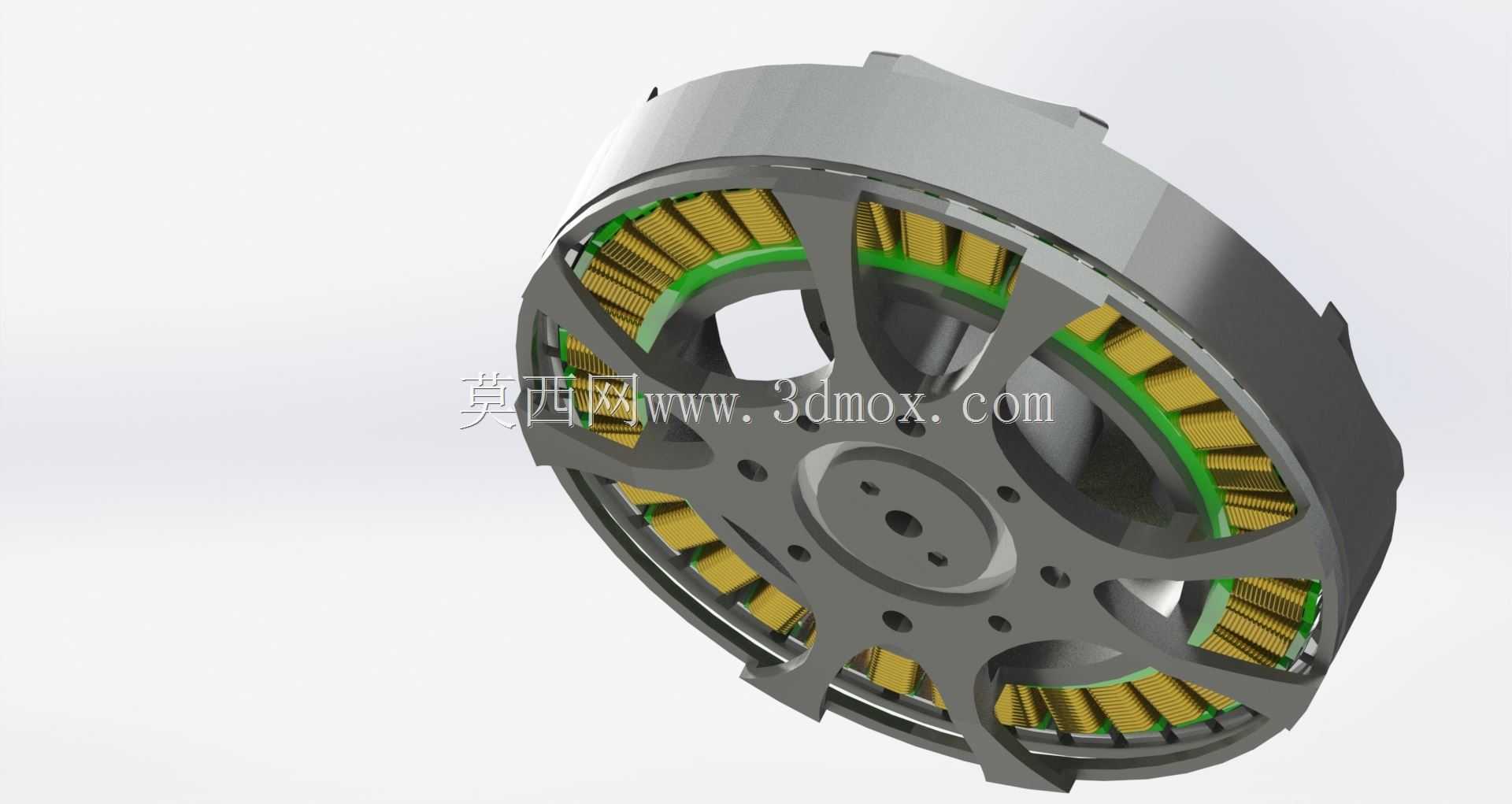

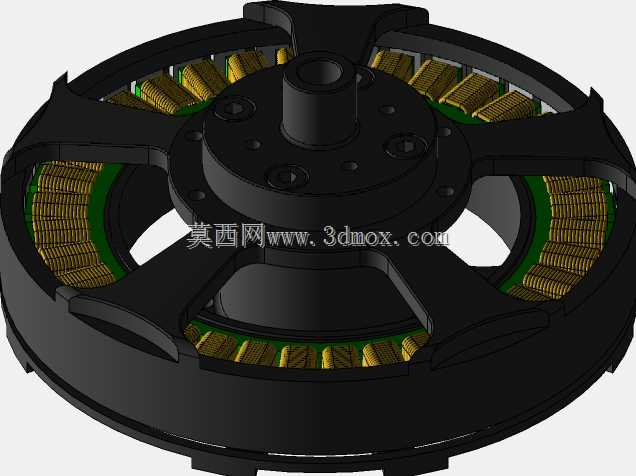

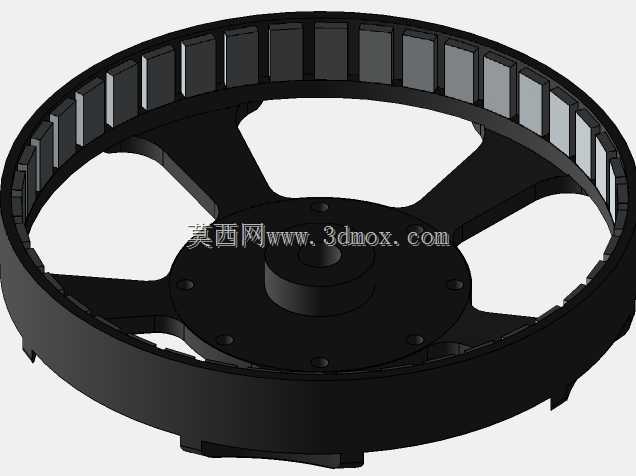

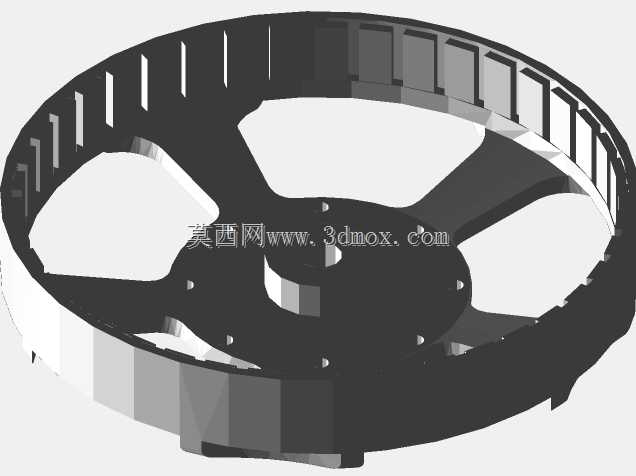

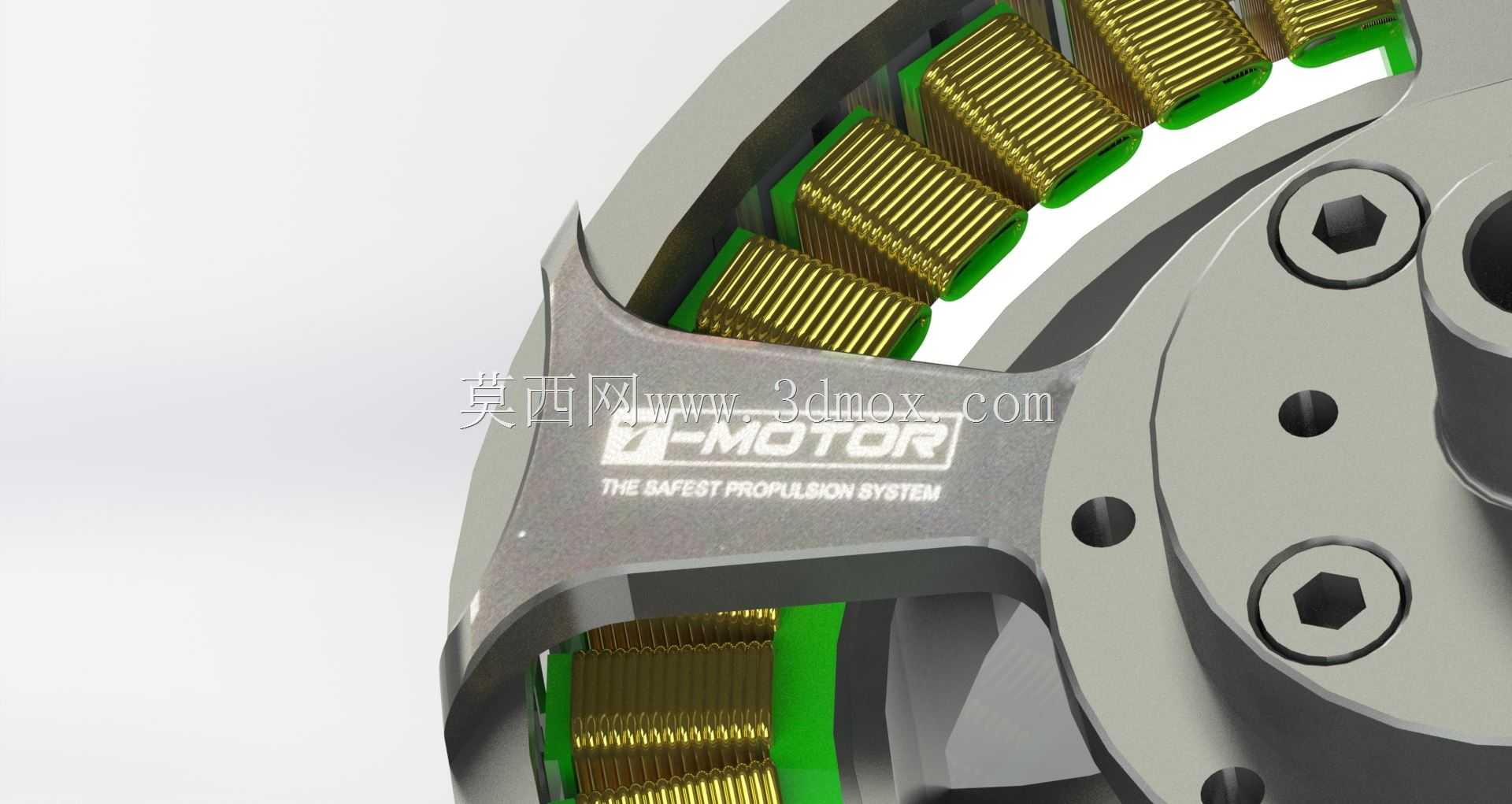

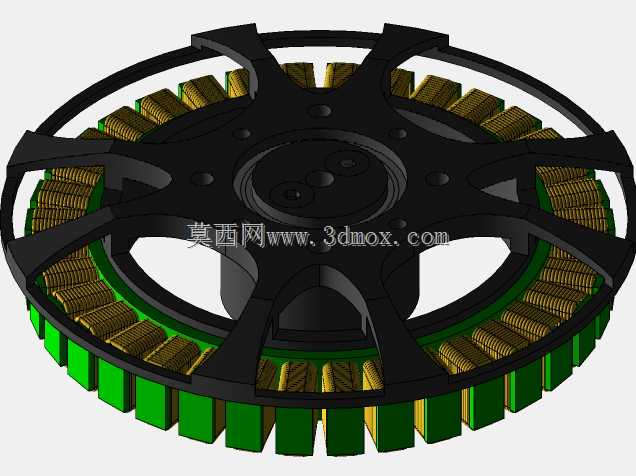

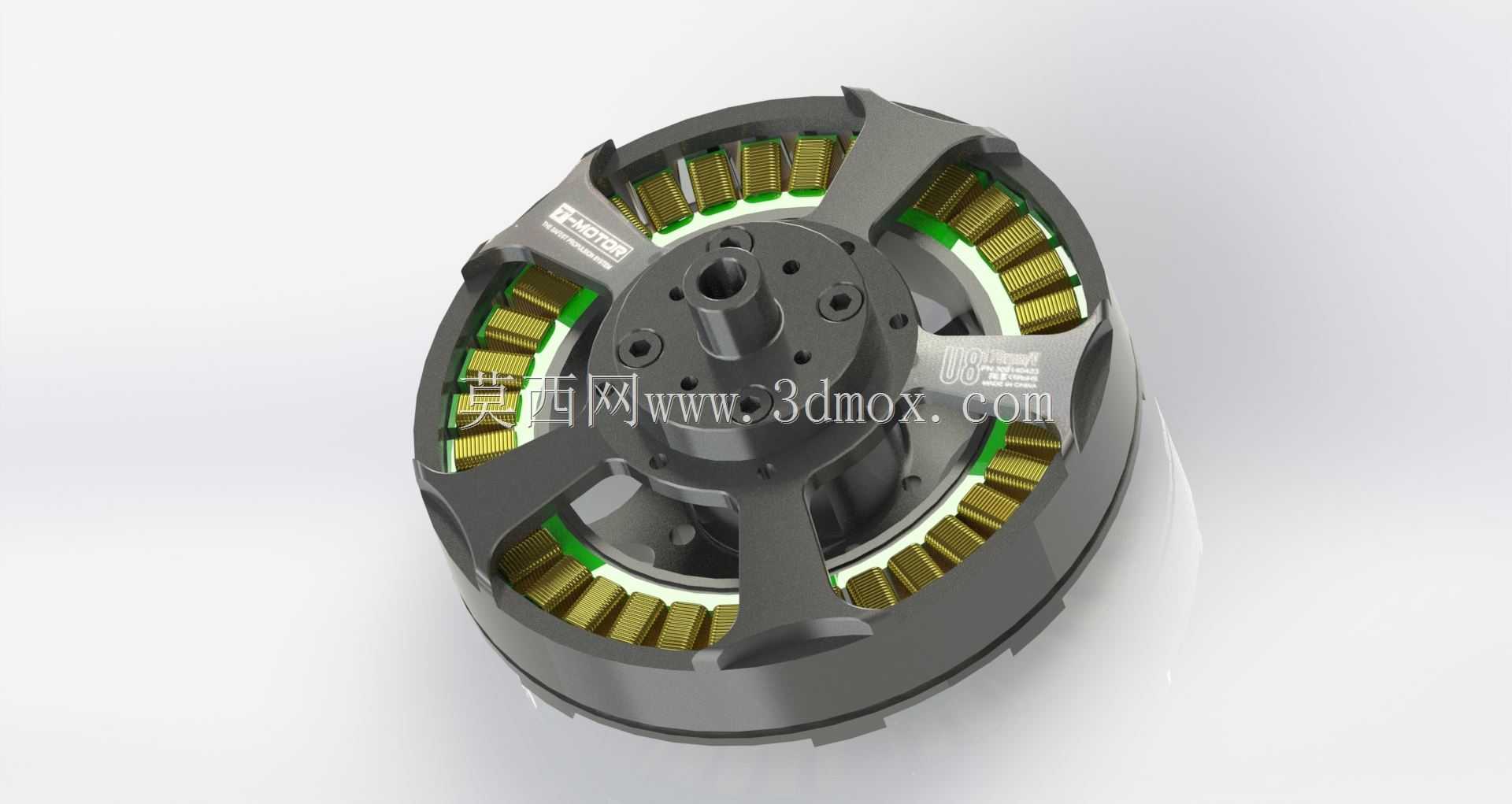

这款盘式无刷动力单元主要面向多旋翼无人机、遥控特技直升机、垂直起降固定翼航模等低空无人飞行器场景，作为整套飞行动力系统的核心输出部件，负责将电池输出的电能转化为旋翼旋转的机械能，为飞行器提供升力与姿态调整的动力支撑，可适配大尺寸螺旋桨，满足大载重工业级无人机、长航时航拍无人机以及特技航模的动力输出需求。从结构设计来看，该电机采用外转子盘式布局，定子绕组采用集中式绕线工艺搭配高导磁硅钢片铁芯，绕组端部做了绝缘包覆处理，能够在高转速大电流工况下降低涡流损耗，提升电能转化效率，同时避免绕组间短路风险；转子外壳采用高强度轻量化航空铝合金一体铣削成型，表面做硬质阳极氧化处理，既保证了转子高速旋转时的结构强度，抵御飞行过程中的砂石磕碰与气流冲击，又能通过金属外壳快速导出绕组工作产生的热量，避免长时间高负载运行出现过热退磁问题。端盖处采用内六角沉头螺丝做紧固连接，安装孔位采用对称均布设计，能够适配主流无人机机臂的标准安装座，安装时无需额外定制转接件，可直接通过螺丝锁紧固定，安装边界预留了足够的走线空间，方便三相动力线与电调的连接排布，避免飞行过程中走线与旋翼发生干涉。电机的轴承采用双列深沟球轴承配置，能够同时承受径向与轴向的载荷，抵消螺旋桨旋转时产生的轴向拉力与振动，提升电机运行的稳定性与使用寿命，即使在大机动特技飞行的剧烈变工况下，也能保证转子运转的同轴度，避免出现扫膛、抖动等问题。在实际应用中，该电机可搭配不同规格的螺旋桨与电调参数，适配从航拍消费级无人机到工业巡检、植保作业级无人机的不同动力需求，其紧凑的盘式结构能够有效降低动力单元的轴向尺寸，减少飞行器正面的迎风面积，降低飞行过程中的风阻，提升整体飞行效率，同时轻量化的结构设计也能帮助飞行器降低自身空重，提升有效载重与续航时长。
