田宫蜗轮蜗杆小型齿轮箱结构设计

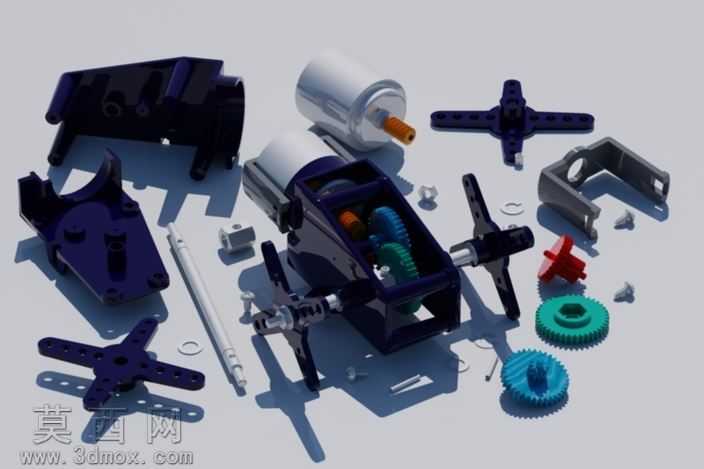

本作品为适配小型动力场景的蜗轮蜗杆式齿轮箱三维建模设计，整体围绕紧凑化、高传动效率的核心需求展开，在三维建模阶段优先采用参数化特征建模逻辑，对箱体、传动组件、安装支架等所有零件进行独立参数化搭建，确保各配合部位的尺寸公差可灵活调整适配不同规格的动力输入单元。建模过程中首先完成核心传动副的参数匹配，针对蜗轮蜗杆传动的啮合特性，严格按照216:1与336:1两档减速比参数计算齿形参数，分别搭建对应模数的蜗轮、蜗杆齿形结构，保证齿面啮合间隙控制在合理区间，避免传动过程中出现卡滞或回程间隙过大的问题。箱体部分采用上下分体式结构设计，建模时预留了电机安装位、输出轴支撑位、组件装配定位槽，同时在箱体外侧设计了多组十字形安装支架的连接接口，可适配不同场景的安装固定需求，所有安装孔位、定位凸台均按照实际装配逻辑做了倒角与让位处理，还原真实零件的加工工艺特征。材质与渲染环节针对不同零件的功能属性匹配对应材质：箱体与安装支架采用深色硬质工程塑料材质，调整材质的粗糙度与哑光反射参数还原注塑零件的表面质感；金属传动齿轮、输出轴、蜗杆部件采用金属材质，区分钢件与铜件的色泽与反光特性，电机外壳做亮面金属与哑光塑料的材质拼接，橡胶密封件、垫片等小零件单独调整软质材质的光影表现。渲染阶段采用柔和的顶侧布光方案，清晰呈现所有零件的结构轮廓与装配关系，爆炸视图状态下可直观看到各组件的装配顺序与配合位置。设计思路上该齿轮箱主打小体积大减速比的传动特性，蜗轮蜗杆结构自带反向自锁特性，搭配RE-260型号电机即可实现高扭矩低速输出，可适配小型模型车辆、仿生机器人、小型创意建筑装置等多种场景的动力传输需求，结构上预留的多组安装位可支持不同角度的固定安装，输出轴可直接连接十字形摇臂等执行部件，无需额外设计转接结构，整体装配逻辑简单可靠，传动效率可满足小型动力场景的长期运行需求。
