高精度螺旋齿轮三维结构设计作品

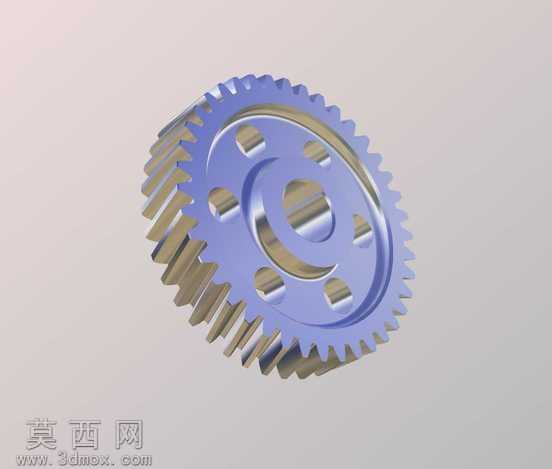

本作品为螺旋齿轮三维建模设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先根据齿轮传动的啮合参数确定齿顶圆、齿根圆、分度圆的基准尺寸，通过螺旋线扫描生成连续的斜向齿廓曲面，保证齿形沿轴向呈均匀螺旋排布，齿面过渡圆角经过精确计算，避免应力集中问题的出现。轮体部分采用轻量化镂空设计，在辐板位置均匀开设六个减重孔，在不影响轮体结构强度的前提下有效降低零件自重，中心轴孔与定位台阶的尺寸严格匹配通用传动装配标准，可直接适配常规传动轴的安装需求。材质渲染阶段采用金属材质模拟实际钢制齿轮的质感，齿面设置轻微的磨砂金属粗糙度，还原机加工后齿面的真实触感，轮体主体赋予淡蓝色金属镀膜质感，区分齿部与轮辐的视觉层次，渲染时采用柔和的侧上方打光，清晰呈现齿廓的螺旋走向与轮体的立体结构，光影过渡自然，能够直观展现零件的结构细节。设计过程中重点考量螺旋齿轮的传动特性，齿向螺旋角经过合理设置，保证啮合传动时的重合度符合设计要求，可有效降低传动过程中的冲击与噪音，轮体各部分的壁厚经过均匀化处理，避免后续加工或使用过程中出现应力变形问题，减重孔的位置排布经过受力校核，避开轮体受力集中的传力路径，兼顾轻量化与结构可靠性。整体模型的几何特征完整，齿形无破面、无几何错误，各结构之间的衔接顺滑自然，既可以作为机械传动设计的参考样件，也可用于装配仿真、运动模拟等场景的调用，模型的参数可根据实际传动需求进行调整，具备较强的通用性与适配性，能够直观展现螺旋齿轮的典型结构特征与设计要点。
