平衡重式内燃叉车SolidWorks三维设计模型

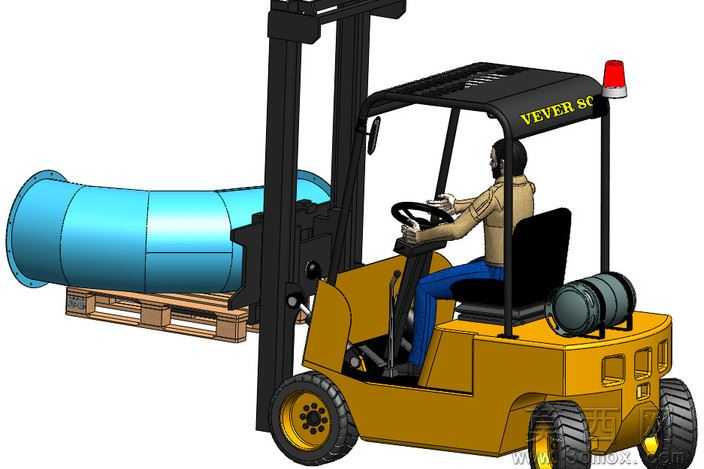

本模型为平衡重式内燃叉车完整三维设计成果，建模阶段以真实工业叉车的结构尺寸为基准，首先搭建整车骨架布局，确定轴距、轮距、门架起升高度、载荷中心距等核心参数基准，依次完成行走底盘、动力舱、驾驶室、起升门架、货叉架、护顶架、配重块等核心部件的实体建模，建模过程中严格遵循机械设计的装配约束关系，所有部件均保留完整的参数化建模特征，可根据实际设计需求调整额定载荷、起升高度、整车尺寸等关键参数，适配不同吨位的叉车改型设计需求。

参数设计层面，模型还原了3吨级内燃叉车的真实参数设定，包含充气轮胎的规格参数、门架两级起升的行程参数、转向系统的转角参数、制动系统的安装位置参数，所有配合间隙均参考真实叉车的装配公差设定，不存在结构干涉问题，可直接用于虚拟装配验证、运动仿真分析等后续设计环节。

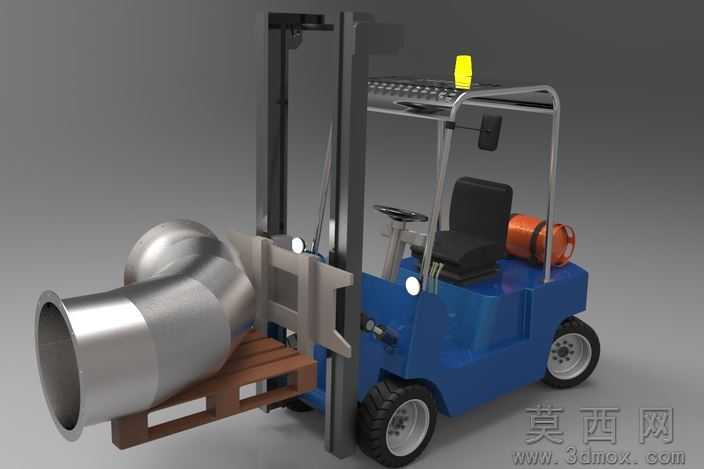

渲染材质部分，模型对不同部件赋予了贴合真实工业产品的材质属性：车身覆盖件采用哑光蓝色工业烤漆材质，金属结构件采用哑光钢材材质，轮胎采用黑色耐磨橡胶材质，座椅采用黑色PVC皮革材质，液压油箱、燃油箱采用橙色金属漆材质，货叉及属具采用抛光金属材质，玻璃部分采用半透明带反光的钢化玻璃材质，渲染效果还原了真实叉车的工业质感，可直接用于产品宣传展示、方案汇报等场景。

结构原理层面，模型完整还原了平衡重式叉车的核心结构：尾部设置铸铁配重块平衡前部载荷，前部两级伸缩门架通过液压油缸驱动实现货叉起升，货叉架可实现侧移调整，驾驶室采用开放式护顶架结构保障操作安全，底盘采用后轮转向设计适配狭小仓储空间的转向需求，动力舱布置内燃发动机及液压泵站，为行走及起升动作提供动力，所有运动部件均保留了正确的运动自由度，可直接添加驱动进行运动仿真，验证门架起升、转向、行走等动作的合理性。

软件兼容层面，模型原生基于SolidWorks2010版本搭建，除原生SolidWorks格式外，还提供STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia、Inventor等主流三维CAD软件，不同软件的用户均可直接导入使用，不会出现特征丢失、结构破损等问题，适配不同设计人员的软件使用习惯。

研发教学应用层面，该模型可作为叉车生产企业的改型设计基础模型，缩短新产品的研发周期，也可作为高校机械设计、物流工程等专业的教学案例，用于讲解工业车辆结构设计、液压传动原理、装配约束设计等知识点，还可用于仓储物流方案的可视化仿真，模拟仓库内叉车作业的动线规划、载荷搬运场景，为仓储布局优化提供直观的三维可视化支撑。
