手动液压托盘搬运车三维设计模型

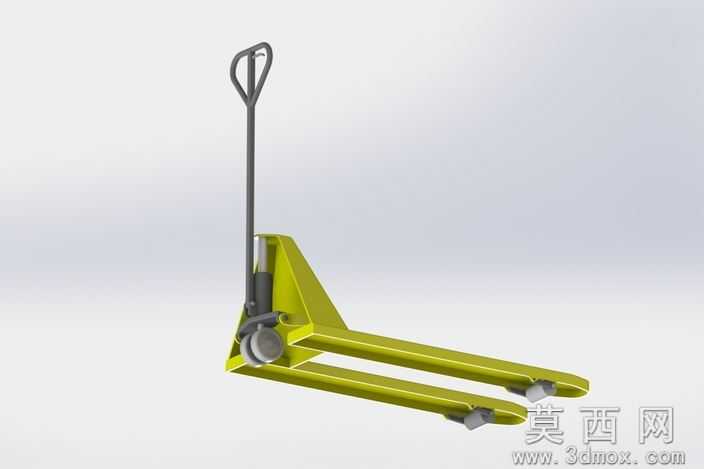

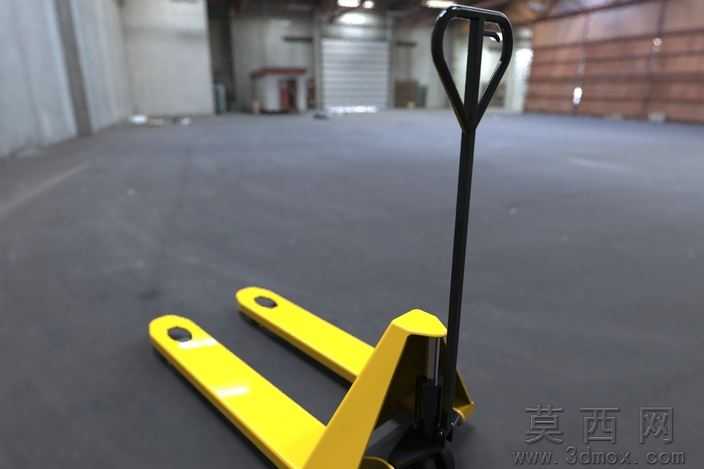

本模型为手动液压托盘搬运车的完整三维设计成果，建模阶段以实际仓储搬运场景的作业需求为核心基准，首先完成整体结构的比例放样，从操作手柄的人体工学弧度、液压顶升缸的安装位，到叉臂的长度、轮组的排布位置均按照实物1:1还原，建模过程中先绘制各部件的二维草图，通过拉伸、旋转、倒角、装配约束等特征操作完成单个零件建模，再按照实际装配关系完成总装，全程规避干涉问题，确保各活动部件的运动路径符合真实设备的动作逻辑。参数设计层面，模型严格匹配手动托盘搬运车的通用工业标准，叉臂间距、离地高度、顶升行程、手柄操作力臂长度均参考行业通用规格设定，各部件的壁厚、连接孔位、销轴尺寸均按照实际加工公差要求设置，可直接用于结构验证与尺寸参考。渲染材质部分，模型对不同部件做了区分化材质设置，叉臂与主体承载结构采用哑光黄色金属漆材质，还原仓储设备的标准警示配色，操作手柄采用防滑黑色橡胶材质，承重轮与转向轮采用高耐磨聚氨酯材质，液压油缸部分采用亮面金属镀铬材质，各材质的粗糙度、反光度参数均经过调试，渲染效果贴近真实设备的视觉质感。结构原理上，本模型完整还原了手动液压搬运车的核心工作逻辑，通过上下扳动手柄驱动液压油缸内的柱塞泵做功，将液压油压入顶升腔实现叉臂抬升，泄压阀开启后叉臂依靠负载与自重回落，转向轮组可实现大角度转向，满足狭小仓储空间内的转向需求，前部承重轮与叉臂端部的支撑结构可保证满载状态下的结构稳定性。软件兼容方面，模型提供STEP、IGES等通用三维格式，同时包含STL格式可直接用于3D打印验证，兼容SolidWorks、UG、Pro/E、KeyCreator等主流三维设计软件，不同软件环境下均可打开编辑，不会出现特征丢失、装配错位的问题。研发教学应用层面，本模型可作为仓储物流设备设计的参考案例，用于职业院校机械设计、物流装备相关课程的结构教学演示，也可作为企业研发手动搬运车时的结构参考蓝本，辅助设计人员快速完成方案迭代，同时也可用于仓储作业仿真场景的模型搭建，为物流系统仿真提供精准的设备模型支撑。
